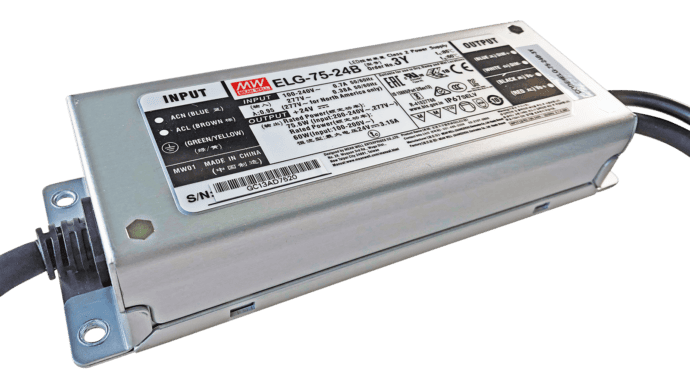

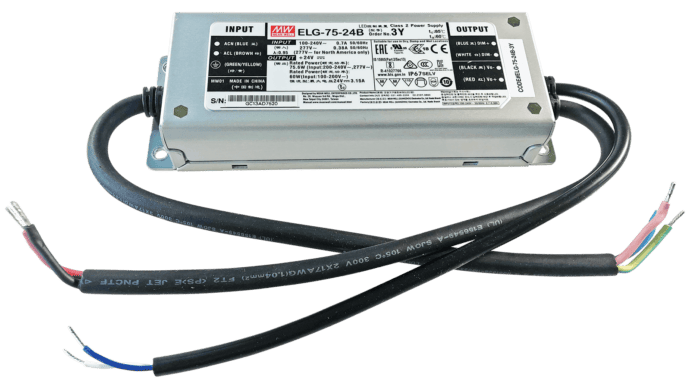

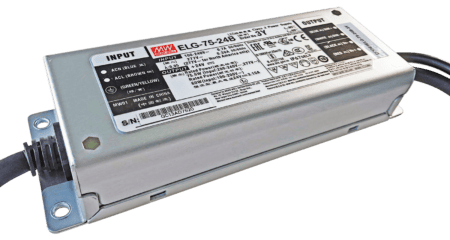

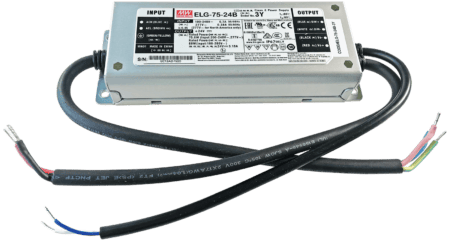

75W LED Treiber CV+CC 24V/3.15A, 3in1 Dimming + Vo/Io regelbar am Treiber
Beschreibung
MEAN WELL ELG-75-24AB-3Y ist ein dimmbarer LED Treiber für den Einsatz als Konstantspannungs- oder Konstantstromquelle. Version mit Erdanschluss am Kabel. Strom- und Spannung kann am LED Treiber geregelt werden.
Die «AB» Version von der ELG Serie ist eine Kombination der bisherigen «A» und «B» Serien. Das Netzteil hat eine eingebaute 3in1 Dimming Schnittstelle und zusätzlich eine Regelmöglichkeit von Strom und Spannung am Gerät. Dadurch kann die Ausgangspannung erhöht werden um den Spannungsverlust über lange Leitungen auszugleichen.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.
Technische Daten
- Einsetzbar als Konstantspannungs- und als Konstantstromquelle
- Leerlaufstromverbrauch 0.5W

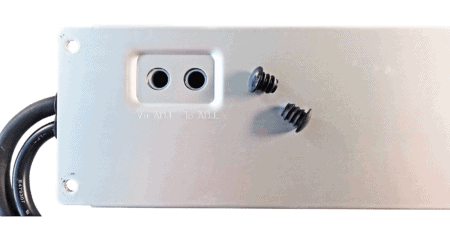

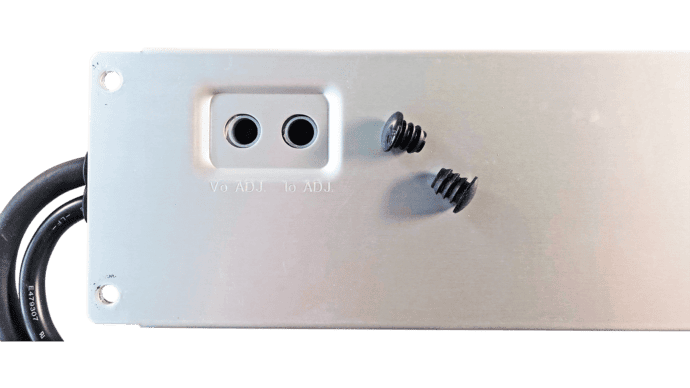

- Strom und Spannung am Treiber einstellbar
- Eingebaute 3in1 Dimming Funktion (dim-to-off)
- Lebensdauer >50’000 Stunden
- IP65 Design, Spritzwassergeschützt
- Voll vergossen im Metallgehäuse
- Betriebstemperaturbereich von -40°C bis +70°C
- Abmessungen 180 x 63 x 35.5mm (L x B x H)
Zusätzliche Information
| LED Konstantspannung | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Datenblätter
| Datenblatt ELG-75 Serie | PDF(502.82 KB) |
|---|---|
| Test Report ELG-75-24 | PDF(468.9 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Daten ELG-75 | Zip-Datei (702.78 KB) |
|---|
Zubehör
-
P16NP104MAB15
100K Ohm Dimmregler linearVorrätig (72) -
THB.391.A3C
Cable Joiner 3p, mit Drahtschutz, D7-12mm IP68Vorrätig (95) -
ICL-16R
Einschaltstrombegrenzer (Version DIN-Rail), 23ACHF 37.80Vorrätig (13) -
221-412
WAGO COMPACT-Verbindungsklemme, 2 LeiterVorrätig (11) -
ESB001.LED.230VAC
Einschaltstrombegrenzer (Version DIN-Rail), 43A, ultrakompaktCHF 61.20Vorrätig (12) -
THB.391.A2C
Cable Joiner 2p, mit Drahtschutz, D7-12mm IP68Vorrätig (118) -
THB.387.AB3A
Rundstecker, 3p, Stift+Buchse, Schraubanschluss, Drahtschutz, D7-12mm, IP68Vorrätig (96) -
207-1331
Wago IPx8 Gelbox, für Aderleitungen, Abzweig (mit Gel), Grösse 1Vorrätig (3) -
KAA-4R4V-10S
4 Kanal KNX Dimmaktor 0-10V / 1-10V, 10A pro Kanal, mit KNX SecureCHF 159.80Vorrätig (23)
Ähnliche Produkte
-
PWM-90-24DA2
90W LED Treiber mit PWM Ausgang 24V/3.75A, DALI2(0) -
PWM-90-24
90W LED Treiber mit PWM Ausgang 24V/3.75AVorrätig (34) -

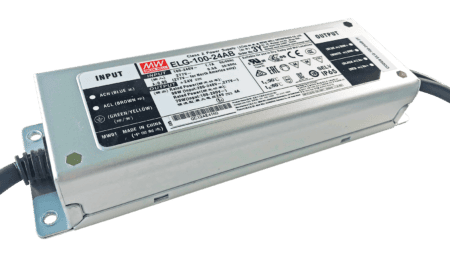

ELG-100-24AB-3Y
