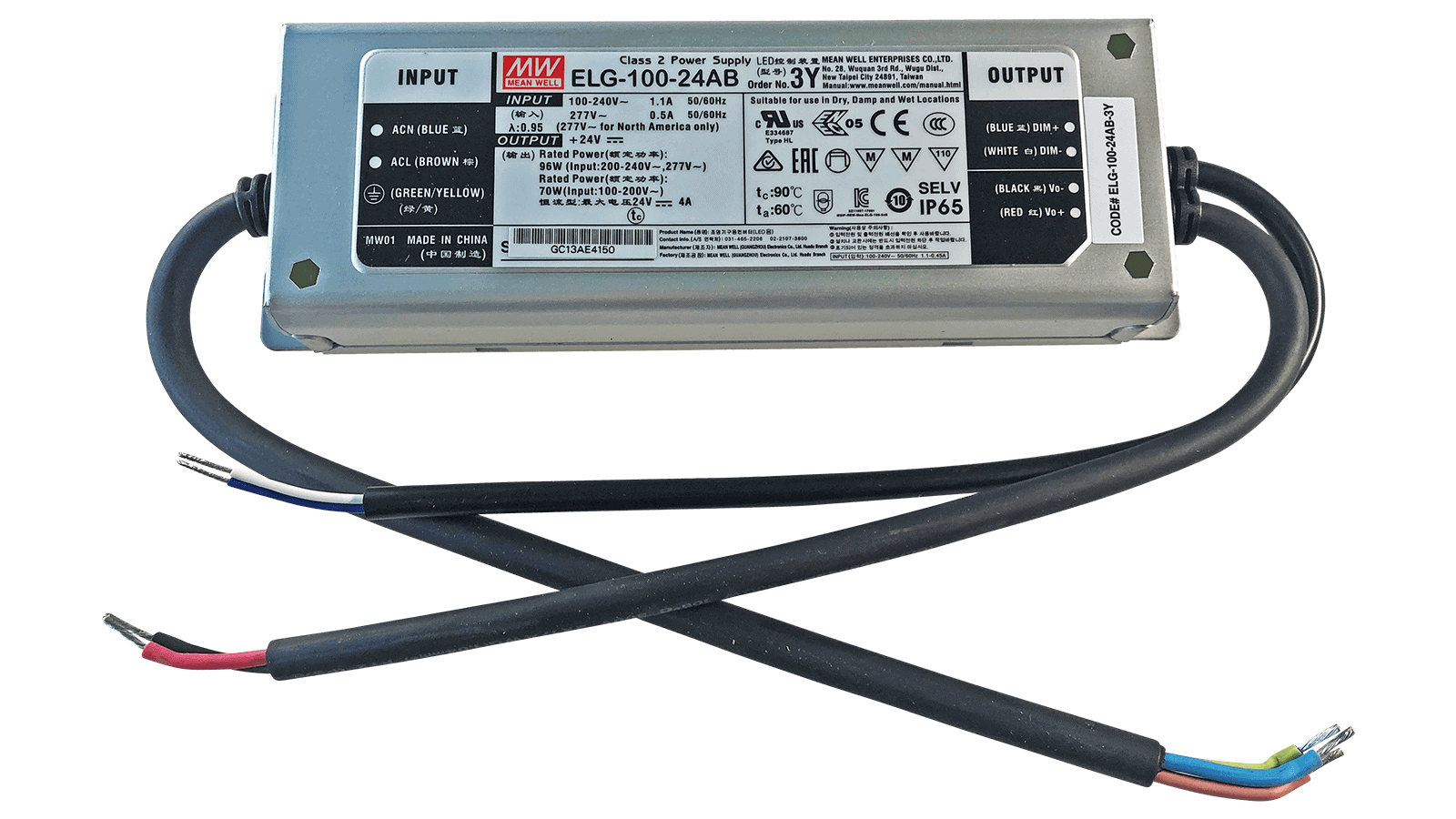

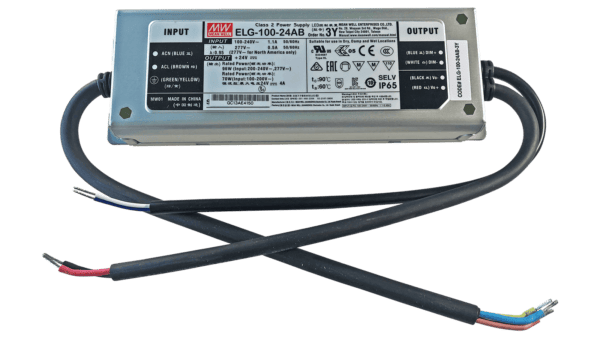

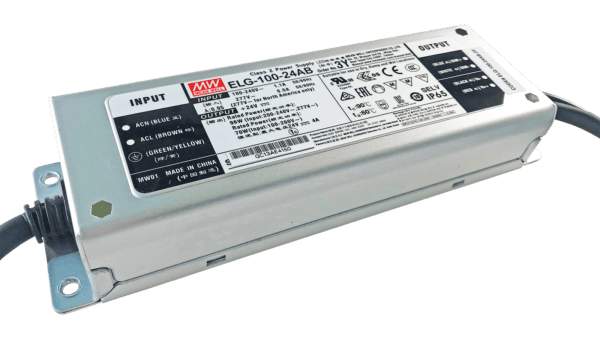

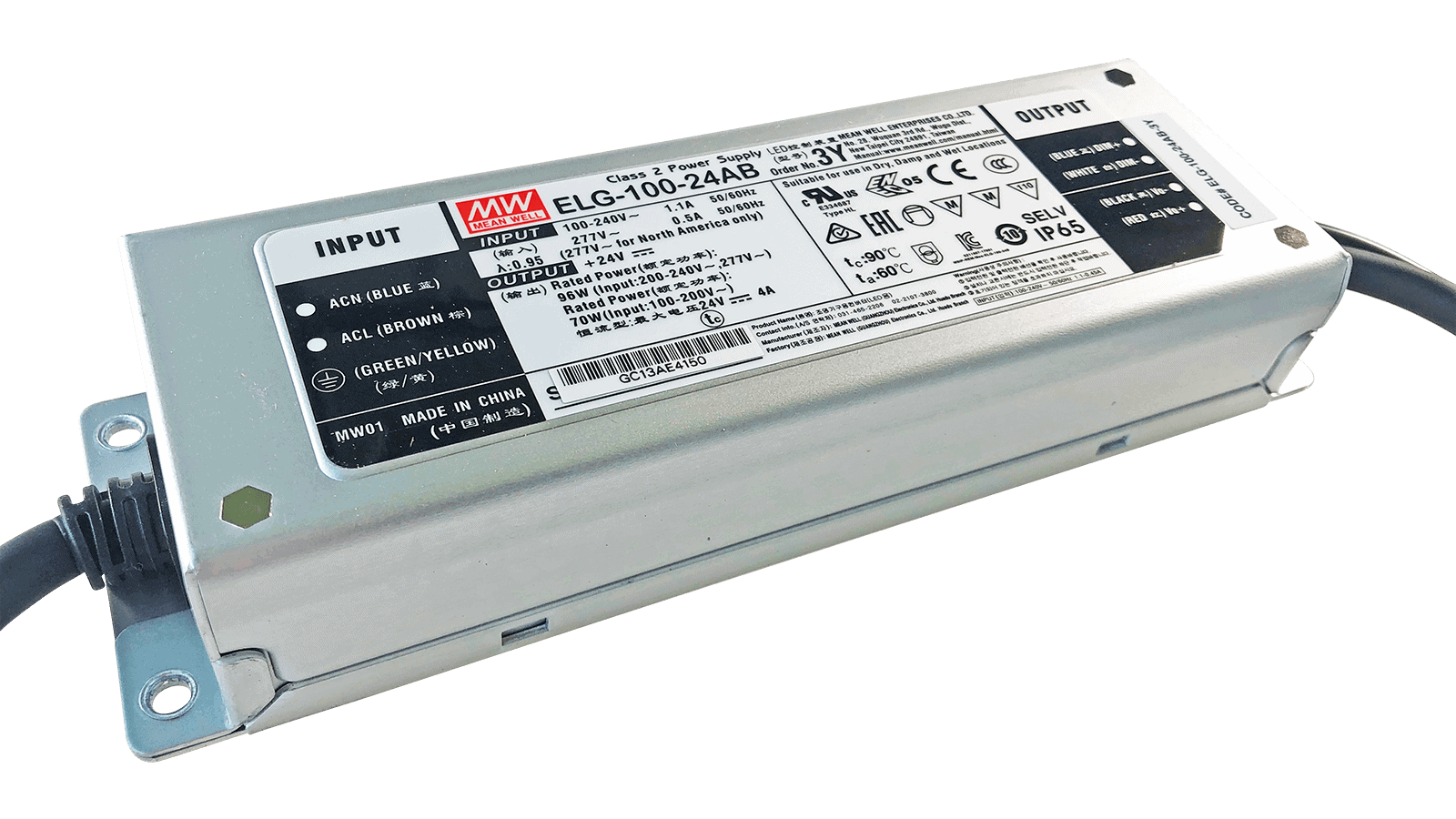

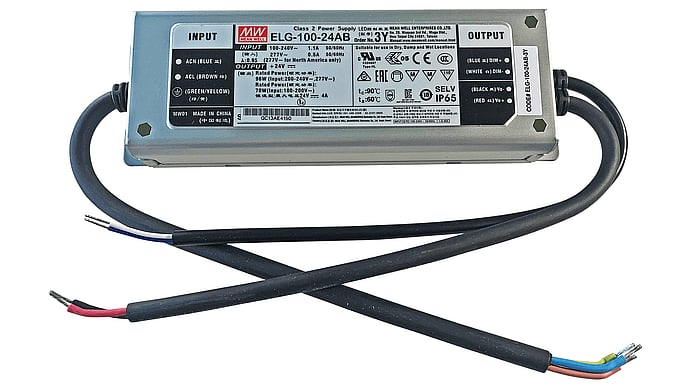

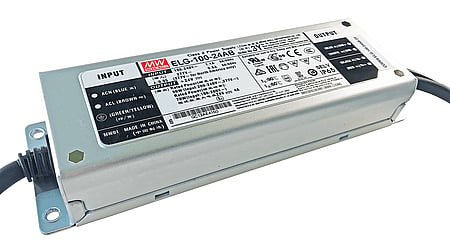

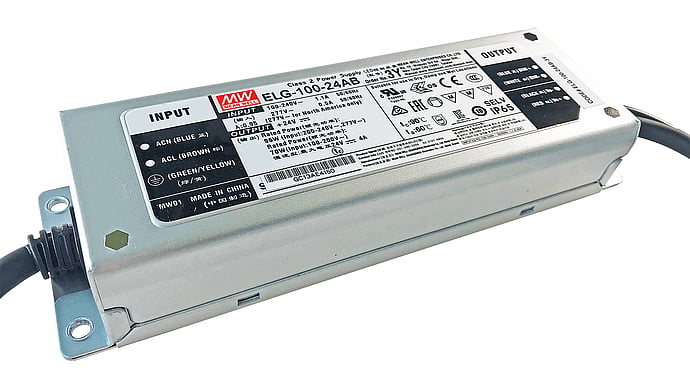

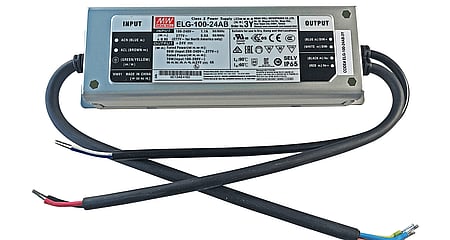

96W LED Treiber CV+CC 24V/4A, 3in1 Dimming + Vo/Io regelbar am Treiber
Beschreibung
MEAN WELL ELG-100-24AB-3Y ist ein dimmbarer LED Treiber für den Einsatz als Konstantspannungs- oder Konstantstromquelle. Version mit Erdanschluss am Kabel. Strom- und Spannung kann am LED Treiber geregelt werden.
Die «AB» Version von der ELG Serie ist eine Kombination der bisherigen «A» und «B» Serien. Das Netzteil hat eine eingebaute 3in1 Dimming Schnittstelle und zusätzlich eine Regelmöglichkeit von Strom und Spannung am Gerät. Dadurch kann die Ausgangspannung erhöht werden um den Spannungsverlust über lange Leitungen auszugleichen.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.
Technische Daten
- Einsetzbar als Konstantspannungs- und als Konstantstromquelle
- Leerlaufstromverbrauch 0.5W
- Strom und Spannung am Treiber einstellbar
- Eingebaute 3in1 Dimming Funktion (dim-to-off)
- Lebensdauer >50’000 Stunden
- IP65 Design, Spritzwassergeschützt
- Voll vergossen im Metallgehäuse
- Betriebstemperaturbereich von -40°C bis +70°C
- Abmessungen 199 x 63 x 35.5mm (L x B x H)
Zusätzliche Information
| LED Konstantspannung | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Datenblätter
| Datenblatt ELG-100 | PDF(500.56 KB) |
|---|---|
| Test Report ELG-100-24 | PDF(437.5 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Daten ELG-100 Serie | Zip-Datei (310.09 KB) |
|---|
Zubehör
-
THB.387.AB3A
Rundstecker, 3p, Stift+Buchse, Schraubanschluss, Drahtschutz, D7-12mm, IP68Vorrätig (146) -
P16NP104MAB15
100K Ohm Dimmregler linearVorrätig (65) -
ICL-16R
Einschaltstrombegrenzer (Version DIN-Rail), 23ACHF 67.50Vorrätig (12) -
DAP-04-S01
DALI zu PWM KonverterVorrätig (58) -
KAA-4R4V-10S
4 Kanal KNX Dimmaktor 0-10V / 1-10V, 10A pro Kanal, mit KNX SecureCHF 166.70Vorrätig (27) -
SR-9101-DA
ZIGBEE 3.0 zu DALI DT6 / DT8 / 0-10V Konverter ACVorrätig (23) -
ESB001.LED.230VAC
Einschaltstrombegrenzer (Version DIN-Rail), 43A, ultrakompaktCHF 61.20Vorrätig (22)
Ähnliche Produkte
-
PWM-200-24DA2
200W LED Netzteil mit PWM Ausgang 24V/8.3A, DALI2, AC PushVorrätig (32) -
ELG-100-24DA-3Y
96W LED Treiber CV+CC 24V/4A, DALIVorrätig (412) -

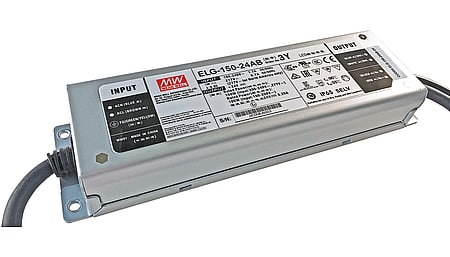

ELG-150-24AB-3Y
150W LED Treiber CV+CC 24V/6.25A, 3in1 Dimming + Vo/Io regelbar am TreiberVorrätig (27) -
ELG-100-24B-3Y
96W LED Treiber CV+CC 24V/4A, 3in1 Dimming(0) -

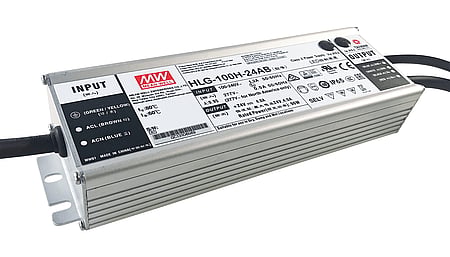

HLG-100H-24AB
