Luftstrom- und Temperatur-Management im Schaltschrank by Fandis
Die Ursachen für Funktionsstörungen von elektrischen und elektronische Geräten, welche in Schaltschränken untergebracht oder als integraler Bestandteil an Maschinen montiert sind, führen oft auf Hitzeprobleme zurück. In der Realität hängt die Lebensdauer der Bauteile von der Umgebungstemperatur und der Luftfeuchtigkeit ab. Die empfohlene normale Betriebstemperatur im Innern eines Schaltschranks darf +35°C nicht überschreiten, dies bei einer relativen Luftfeuchtigkeit von nicht mehr als 60%.
Fandis – Italiens Nummer 1 für Klimalösungen im Schaltschrank – bietet eine breite Palette an Lösungen in Form von Filterlüftern für die effiziente und zielgerichtete Wärmeabführung für die unterschiedlichsten Anwendungen an.

Natürliche Luftzirkulation
Der Einsatz eines Austrittsfilters sichert den Luftdurchlass und die Wärmeabfuhr auf natürliche Weise. Diese Lösung eignet sich in Kombination mit einem Eintrittsfilter für die Ableitung geringer Wärmeentwicklung in staubiger Umgebung.
-
FF20U
Austrittsfilter Baugrösse 20: 325 x 325 mmVorrätig (14) -
FF08U
Austrittsfilter Baugrösse 08: 106.5 x 106.5 mmVorrätig (24) -
FF15U
Austrittsfilter Baugrösse 15: 250 x 250 mmVorrätig (36) -
FF12U
Austrittsfilter Baugrösse 12: 150 x 150 mmVorrätig (33)
Zwangsbelüftung mittels Filterlüfter
Zwangsbelüftung ist eine kostengünstige und effiziente Lösung zur Vermeidung von zu hohen Temperaturen im Schaltschrank. Dann, wenn mehr Wärme abgeführt werden muss und die natürliche Luftzirkulation dafür nicht mehr ausreicht.

Filterlüfter B-flow einsaugend
Die beste Konfiguration ist die Kombination von einem Eintrittsfilterlüfter unten und einem Austrittsfilter oben im Schaltschrank. Der Filterlüfter (B-flow einsaugend) fördert frische, kühle Luft unten an den Schaltschrank und oben kann die erwärmte Luft über einen Austrittsfilter ausströmen. Der durch die Zwangsbelüftung erzeugte Überdruck im Schaltschrank verhindert das Eindringen von ungefilterter Luft durch Löcher oder Öffnungen.
-
FF15MA230UF
Filterlüfter 230 Vac Baugrösse 15: 250 x 250 mm B flow einsaugend(0) -
FF08GA230UF
Filterlüfter 230 Vac Baugrösse 08: 106.5 x 106.5 mm B flow einsaugendVorrätig (3) -
FF12D24UN
Filterlüfter 24 Vdc Baugrösse 12: 150 x 150 mm B flow einsaugendVorrätig (1) -
FF12A230UF
Filterlüfter 230 Vac Baugrösse 12: 150 x 150 mm B flow einsaugend(0)

Filterlüfter A-flow ausblasend
Fandis hat aber auch Filterlüfter mit umgekehrter Luftströmung – Rückströmung im Programm. Bei dieser Kombination befindet sich der Eintrittsfilter unten und der Austrittsfilterlüfter oben im Schaltschrank. Der Filterlüfter (A-flow ausblasend resp. R für Reverse) fördert warme Luft oben aus dem Schaltschrank. Der Vorteil dieser Anordnung ist der hohe Luftdurchsatz (höher als bei B-flow) – der Nachteil hingegen ist, dass der durch den Lüfter erzeugte Unterdruck im Gehäuseinnern Staub durch Löcher und Öffnungen in den Schaltschrank eindringen lässt.
-
FF08D24UNR
Filterlüfter 24 Vdc Baugrösse 08: 106.5 x 106.5 mm A flow ausblasend(0) -
FF08A230UNR
Filterlüfter 230 Vac Baugrösse 08: 106.5 x 106.5 mm A flow ausblasendVorrätig (11) -
FF12D48UNR
Filterlüfter 48 Vdc Baugrösse 12: 150 x 150 mm A flow ausblasend(0) -
FF12D24UNR
Filterlüfter 24 Vdc Baugrösse 12: 150 x 150 mm A flow ausblasendVorrätig (18)

Dachentlüftung/Dachlüfter
Warme Luft kann aber auch aus dem Dach des Schaltschranks ausströmen oder ausgeblasen werden. Denn, wenn für die seitliche Variante durch Hindernisse, Wände usw. kein Platz vorhanden ist.
In der idealen Konfiguration befindet sich der Eintrittsfilter (auch Eintrittsfilterlüfter möglich) unten und die sich erwärmende Luft kann Richtung Dach aufsteigen, wo sie entweder passiv ausströmen kann oder wo sie der Dachlüfter ausbläst.

Schaltschrank-Innenlüfter
Der Einsatz eines schwenkbaren Ventilators ist eine alternative Lösung für eine noch bessere Luftzirkulation = Umwälzung im Schaltschrank.
Schaltschrank-Innenlüfter sind in 2 Achsen verstellbar und können durch clevere Ausrichtung und in Kombination mit andern Klimatisierungskomponenten gezielt Wärmenester im Schaltschrank verhindern.

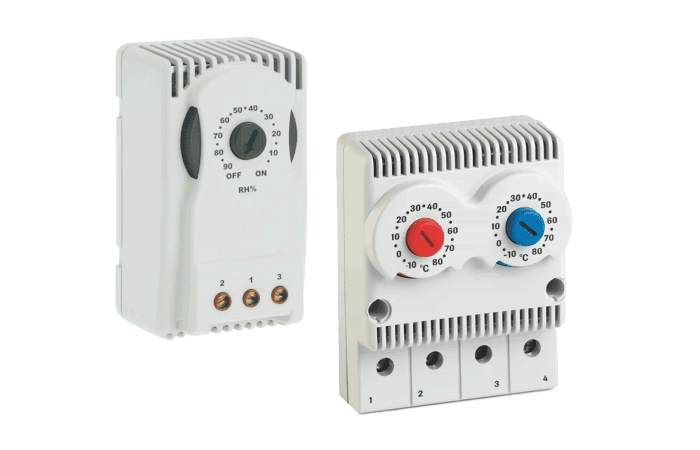

Thermostate / Hygrostate
Thermostate und Hygrostate von Fandis steuern diese Klimatisierungskomponenten
