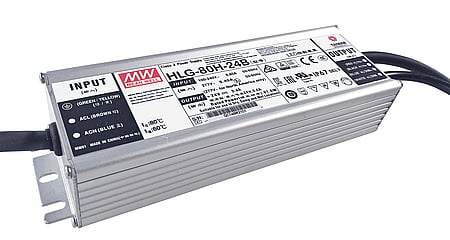

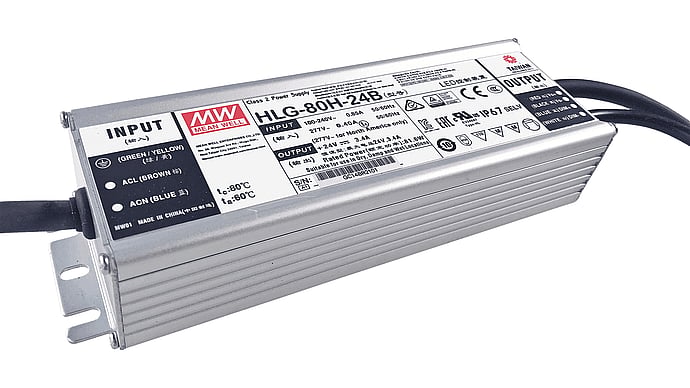

HLG 80H 24B

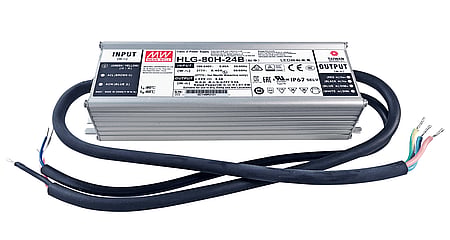

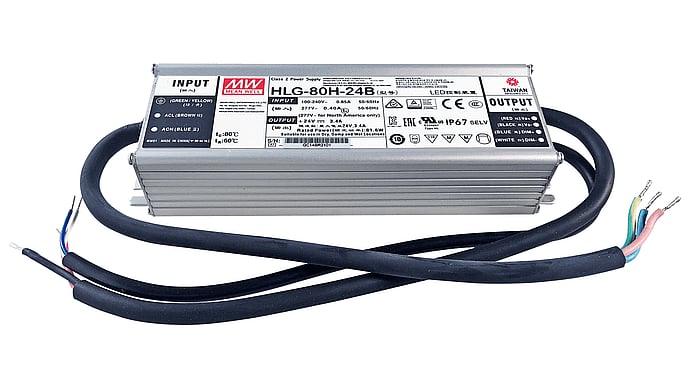

HLG 80H 24B top

80W LED Treiber CV+CC 24V/3.4A, 3in1 Dimming

Artikelnr.: HLG-80H-24B
Lagerbestand: (0)
Für Preisanzeige bitte anmelden.
Lieferzeitanfrage  PDF drucken

Beschreibung

HLG-80H-24B ist ein robuster, dimmbarer 80W AC/DC LED Konverter mit sehr langer Lebensdauer und hohem Wirkungsgrad. Voll vergossen und eingebaut im Metallgehäuse ist der LED Treiber IP67 geschützt und daher Ideal für Innen- und Aussenanwendungen geeignet.

Die “B” Versionen der HLG LED Konverter haben eine eingebaute 3in1 Dimmschnittstelle. Am separaten Steuerkabel kann der Ausgangsstrom mit 1-10V, PWM Ansteuerung oder Widerstand geregelt werden.

Ansteuerung

  • 1-10V Signal (10V=100% Iout, 1V=10% Iout)
  • Widerstand (100kΩ=100% Iout, 10kΩ =10% Iout)
  • 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout)

Dimmbereich

Der Dimmbereich ist 10% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.

Technische Daten

  • Einsetzbar als Konstantspannungs- und als Konstantstromquelle
  • Eingebaute 3in1 Dimming Funktion (1-10Vdc, PWM, Widerstand)
  • Dimmung durch Stromreduktion
  • IP67 Design, Geschützt gegen kurzzeitiges Untertauchen
  • Sehr robuste Ausführung mit langer Lebensdauer
  • Lebensdauer >62’000 Stunden
  • Voll vergossen im Aluminiumgehäuse
  • Betriebstemperaturbereich von -40°C bis +70°C
  • Abmessungen 195.6 x 61.5 x 38.8mm (L x B x H)

Zusätzliche Information

LED Konstantspannung
Ausgangsspannung (Vdc)

24

Leistung (W)

80

Ausgangsstrom (A)

3.4

Kanäle

1

Ansteuerung

1-10V, Widerstand, PWM Ansteuerung

Dimmart

Stromregelung

Anwendung

Single Color

Länge (mm)

195.6

Breite (mm)

61.5

Höhe (mm)

38.8

IP Schutz

IP65

Anschluss

Kabel

Eingangsspannungsbereich (Vac)

100 bis 277

Produktserie

HLG

Herstellergarantie

7 Jahre

Hersteller

MEAN WELL
More
Wirkungsgrad typ.

90%

Verpackungseinheit

16

Datenblätter

Datenblatt HLG-80H Serie PDF(331.3 KB)
Test Report HLG-80H-24 PDF(254.93 KB)
Installationsanleitung Mean Well LED Konverter PDF(1.2 MB)

Downloads

3D Daten HLG-80H Zip-Datei (105.18 KB)
