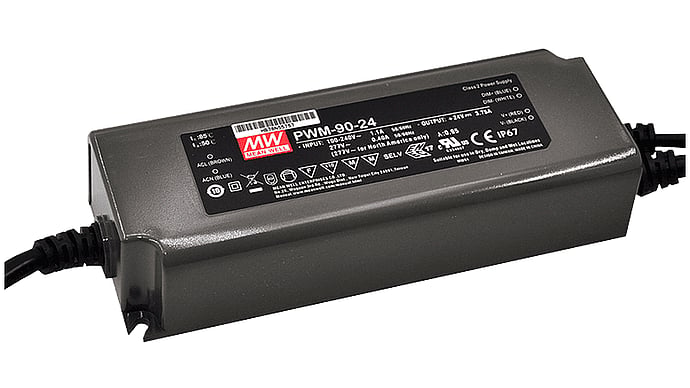

90W LED Treiber mit PWM Ausgang 24V/3.75A

Artikelnr.: PWM-90-24
Lagerbestand: Vorrätig (137)
Lieferzeitanfrage  PDF drucken

Beschreibung

PWM-90-24 ist ein LED Konverter mit PWM Ausgang und integrierter 3in1 Schnittstelle. Das Netzteil ist ausgelegt für den Betrieb von Konstantspannungs LED Anwendungen  geeignet.

Ansteuerung

  • 0/1-10V Signal (10V=100% Helligkeit, 0.6V=0.15% Helligkeit, 0V=Aus)
  • Widerstand (100kΩ=100% Helligkeit, 6kΩ =0.15% Helligkeit, 0kΩ=Aus)
  • 10V PWM Signal (100% Duty Cycle=100% Helligkeit, 6% Duty Cycle=0.15% Helligkeit, 0% Duty Cycle=Aus)

Dimmbereich

Der lastunabhängige Dimmbereich ist 0.15% bis 100% der angeschlossenen Last.

Technische Daten

  • Einsetzbar als Konstantspannungsquelle
  • Leerlaufstromverbrauch 0.5W
  • Eingebaute 3in1 Dimming Funktion (0-10Vdc, PWM, Widerstand)
  • Ausgangsspannung mit PWM Dimmung
  • IP67 Design
  • Schutzklasse II Treiber ohne Erdanschluss
  • Kunststoffgehäuse
  • Betriebstemperaturbereich von -40°C bis +70°C
  • Abmessungen 171 x 63 x 37.5mm (L x B x H)

Zusätzliche Information

LED Konstantspannung
Ausgangsspannung (Vdc)

24

Leistung (W)

90

Ausgangsstrom (A)

3.75

Kanäle

1

Ansteuerung

0-10V, 1-10V, Widerstand, PWM Ansteuerung

Dimmart

PWM

Anwendung

Single Color

Länge (mm)

171

Breite (mm)

63

Höhe (mm)

37.5

IP Schutz

IP67

Anschluss

Kabel

Eingangsspannungsbereich (Vac)

100 bis 277

Produktserie

PWM

Herstellergarantie

5 Jahre

Hersteller

MEAN WELL

Datenblätter

Datenblatt PWM-90 Serie PDF(290.24 KB)
Test Report PWM-90-24 PDF(241.2 KB)
Absicherung LED Netzteile PDF(64.44 KB)
Installationsanleitung Mean Well LED Treiber PDF(1.2 MB)

Downloads

3D Daten PWM-90 Zip-Datei (308.58 KB)
