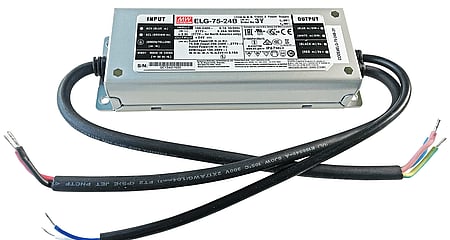

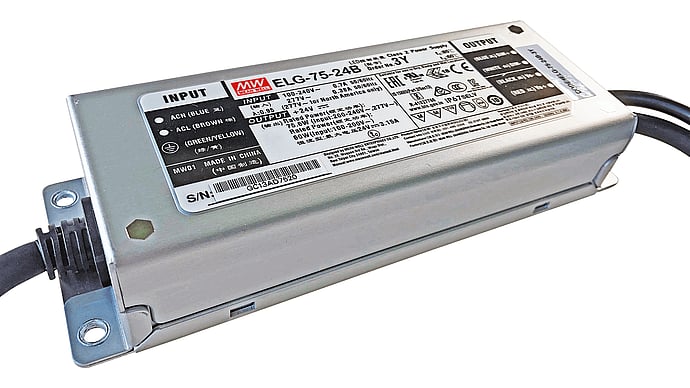

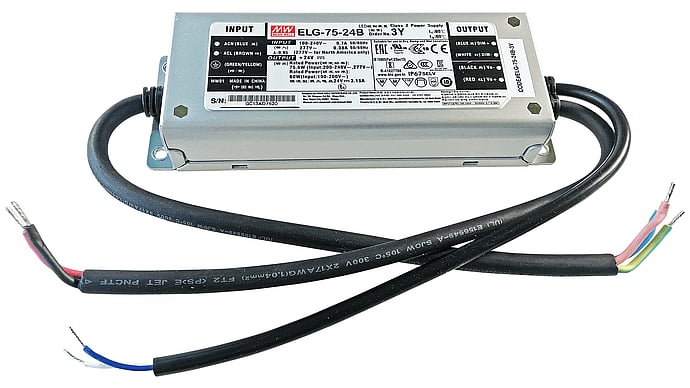

75W Driver LED CV+CC 24V/3.15A, 3in1 Dimming + Vo/Io réglable sur le driver
CHF 60.00 hors TVA, frais de port en sus
Description
MEAN WELL ELG-75-24AB-3Y est un Driver LED dimmable pour une utilisation comme source de tension constante ou de courant constant. Version avec connexion à la terre sur le câble. Le courant et la tension peuvent être réglés sur le Driver LED .
La version "AB" de la série ELG est une combinaison des anciennes séries "A" et "B". Le bloc d'alimentation dispose d'une interface de variation 3en1 intégrée et d'une possibilité supplémentaire de réglage du courant et de la tension sur l'appareil. Cela permet d'augmenter la tension de sortie pour compenser la perte de tension sur les longs câbles.
Contrôle
- signal 0/1-10V (10V=100% Iout, 1V=10% Iout, 0V=arrêt)
- Résistance (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Arrêt)
- Signal PWM 10V (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=arrêt)
Plage de variation
La plage de gradation est de 8% à 100% par rapport à la puissance nominale. Pour obtenir un bon résultat de variation, nous recommandons d'utiliser le Driver LED avec une charge d'au moins 90%.
Données techniques
- Utilisable comme source de tension constante et comme source de courant constant
- consommation de courant à vide 0.5W
- Courant et tension réglables sur le pilote
- Fonction de gradation 3en1 intégrée (dim-to-off)
- Durée de vie >50'000 heures
- Design IP65, résistant aux éclaboussures
- Entièrement moulé dans un boîtier métallique
- Plage de températures de fonctionnement de -40°C à +70°C
- Dimensions 180 x 63 x 35.5mm (L x l x H)
Information supplémentaire
| LED tension constante | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
Fiches techniques
| Fiche technique de la série ELG-75 | PDF(890.58 KB) |
|---|---|
| Rapport de test ELG-75-24 | PDF(304.1 KB) |
| Instructions d'installation Mean Well Driver LED | PDF(1.2 MB) |
| Déclaration de l'empreinte carbone ELG-75-V-AB | PDF(74.09 KB) |
Téléchargements
| Données 3D ELG-75 | Fichier zip (702.78 KB) |
|---|
Accessoires
-
ICL-16R
Limiteur de courant d’appel (version DIN-Rail), 23ACHF 42.2096 Disponible immédiatement -
THB.387.AB3A
Fiche ronde, 3p, mâle+femelle, raccordement à vis, protection de fil, D7-12mm, IP68CHF 11.00Disponible sur commande -
THB.391.A3C
Connecteur de câble TH391, 3p, avec protection de fil, D7-12mm, IP68CHF 6.5042 Disponible immédiatement -
THB.391.A2C
Cable Joiner 2p, avec protection de fil, D7-12mm IP68CHF 6.2572 Disponible immédiatement -
221-412
Borne de jonction WAGO COMPACT, 2 conducteursCHF 0.37984 Disponible immédiatement -
207-1331
Boîte de gel Wago IPx8, pour câbles à fils, dérivation (avec gel), taille 1CHF 25.0012 Disponible immédiatement -
P16NP104MAB15
100K Ohm Régulateur de gradation linéaireCHF 16.00118 Disponible immédiatement -
ESB001.LED.230VAC
Limiteur de courant d’appel (version DIN-Rail), 43A, ultra-compactCHF 65.7035 Disponible immédiatement -
KAA-4R4V-10S
Acteur variateur 4 canaux KNX 0-10V / 1-10V, 10A par canal, avec KNX SecureCHF 156.402 Disponible immédiatement
Produits similaires
-
HLG-80H-24B
80W Driver LED CV+CC 24V/3.4A, 3in1 DimmingCHF 70.804 Disponible immédiatement -

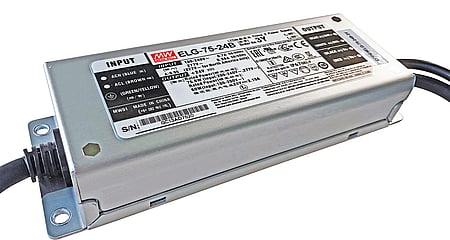

ELG-75-24B-3Y
75W Driver LED CV+CC 24V/3.15A, 3in1 DimmingCHF 58.402 Disponible immédiatement -
PWM-90-24
90W Driver LED avec sortie PWM 24V/3.75ACHF 66.2040 Disponible immédiatement -

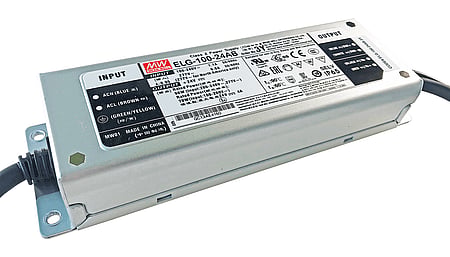

ELG-100-24AB-3Y
