Boîtier M23 Signal Connecteur monotrou
CHF 23.25 hors TVA, frais de port en sus
Description

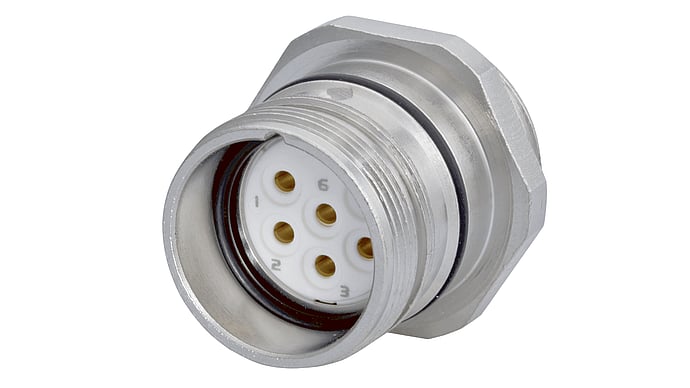

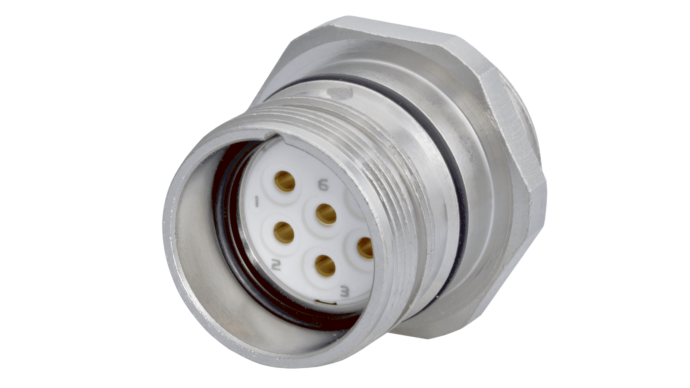

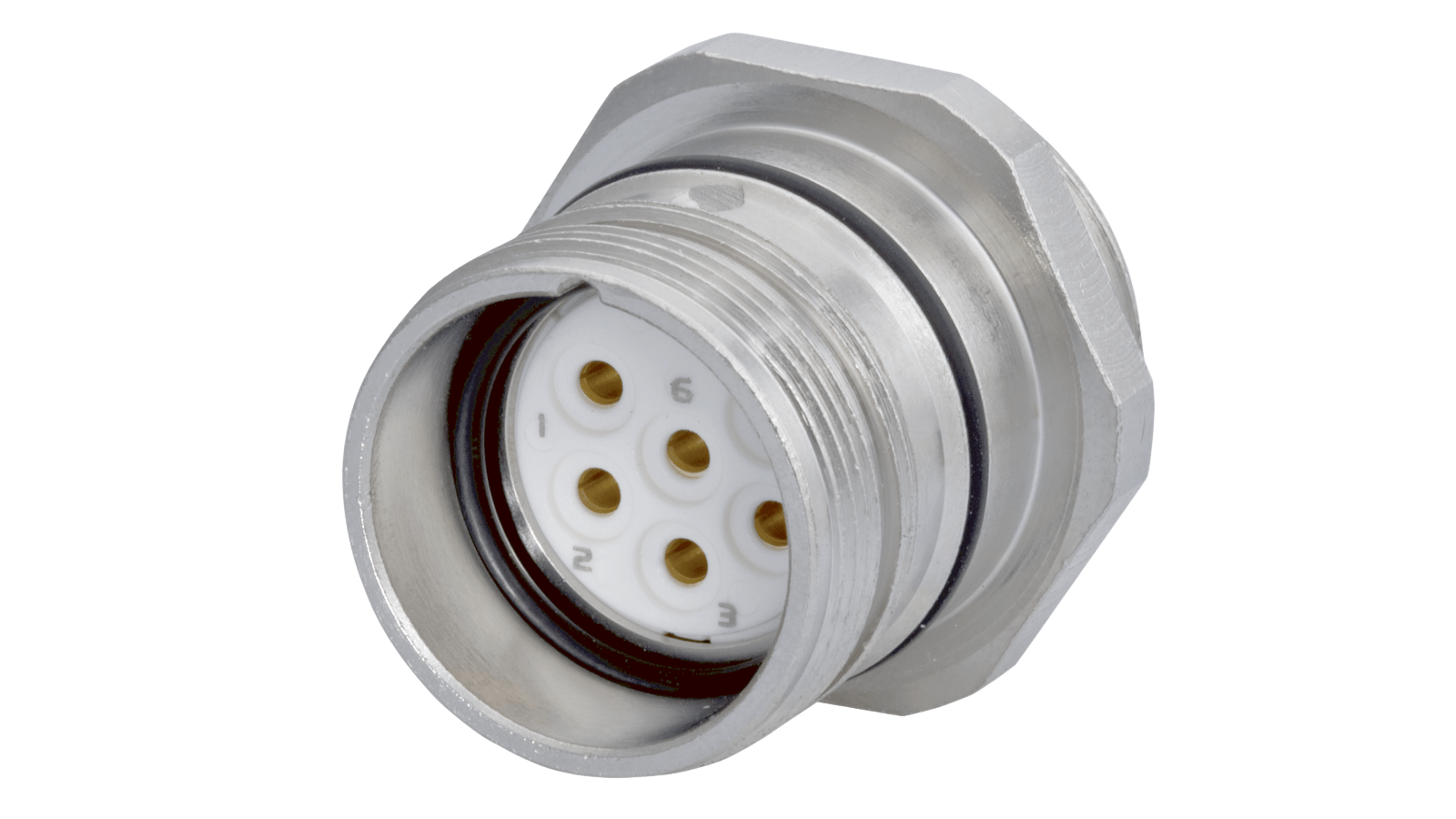

Connecteur M23 Signal Montage en trou unique (Boîtier uniquement, insert et contacts exclus)
Ce système de connexion éprouvé et universel est très répandu dans l'industrie. Les connecteurs librement confectionnables de HUMMEL AG convainquent par leur robustesse et leur fiabilité. L'assortiment modulaire offre à l'utilisateur des possibilités quasi illimitées.
.
// nombreux types de boîtiers
// grande variété de variantes
// TWILOCK / TWILOCK-S fermeture rapide
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : laiton, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Type de montage : paroi avant
- Filetage extérieur (AG) : M25 x 1.5
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- blindage : non blindé
- Type de joint : joint torique
- Matériau des joints/bagues : NBR

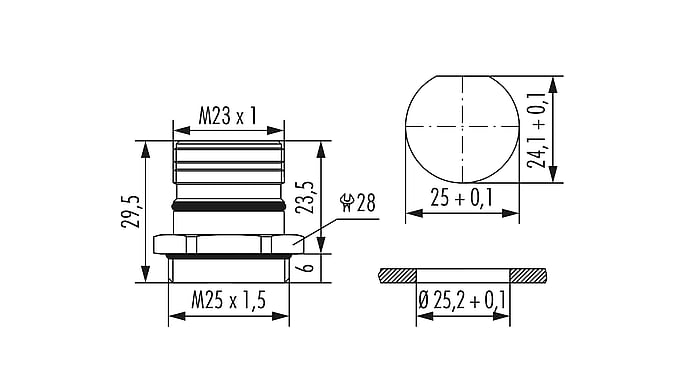

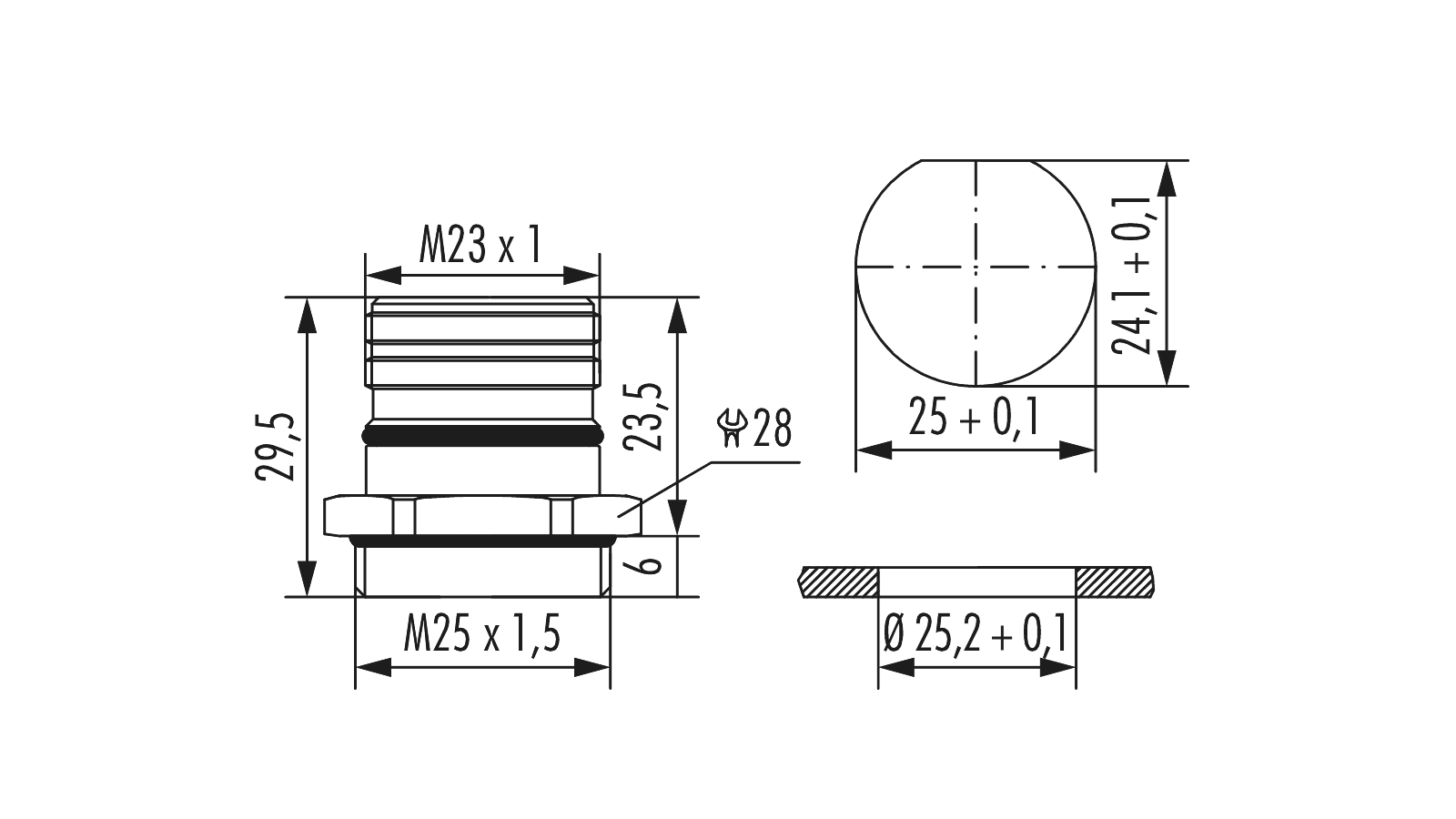

- Dimensions de montage : Ø 25,2 + 0,1 mm
- Forme de perçage : D 24.1 + 0.1, D Ø 25 + 0.1, DD 24.1 + 0.1, DD Ø 25 + 0.1 mm
- Longueur (L) : 29.5 mm
- ouverture de clé (SW) : 28 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C...+125°C
// Gehäuse ohne Kontakteinsätze
// elektrische Daten sind abhängig vom Kontakteinsatz
.
Fehler und Technische Änderungen vorbehalten
