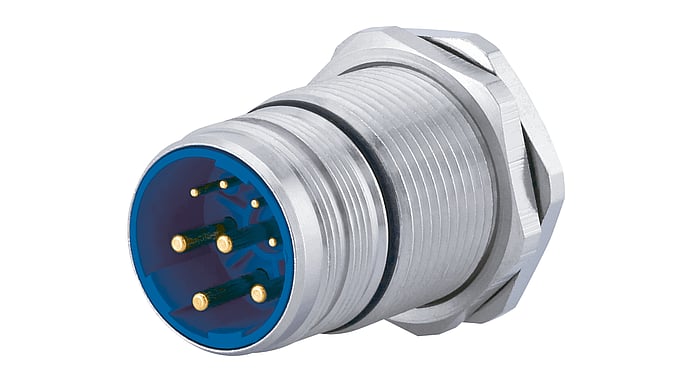

Boîtier M23 Connecteur d'appareil Puissance Montage à un trou Paroi arrière
CHF 22.40 hors TVA, frais de port en sus
Description
M23 Connecteur d'appareil Puissance Montage à un trou Paroi arrière (Boîtier uniquement, insert et contacts exclus)
Le connecteur de puissance classique HUMMEL M 23 est en mesure de couvrir un large éventail d'applications. Avec des inserts à 6, 8 ou 9 pôles et des caractéristiques de puissance allant jusqu'à 28 A / 600 V, ce système de connexion est capable de relever presque tous les défis.
.
// transmission de puissance élevée
// fermeture rapide à vis ou TWILOCK / TWILOCK-S
// nombreux types de boîtiers
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte
de nombreux avantages :
.
// un nombre énorme de combinaisons possibles
// confection uniforme
// disposition simple
// stockage minimisé
// montage et démontage sans outils spéciaux
.
C'est ainsi que fonctionne le système :
// Choisir une série de connecteurs en fonction de l'application et du nombre de pôles souhaités.
// Choisir le type de boîtier (connecteur de câble, accouplement, équerre, fiche d'appareil) avec le système de fermeture souhaité (fermeture à vis, TWILOCK, TWILOCK S)
// Choisir l'insert approprié (insert à broche ou insert à douille) >voir accessoires
// Sélectionner le nombre de contacts correspondants (broches ou douilles). >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : laiton, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Type de montage : paroi arrière

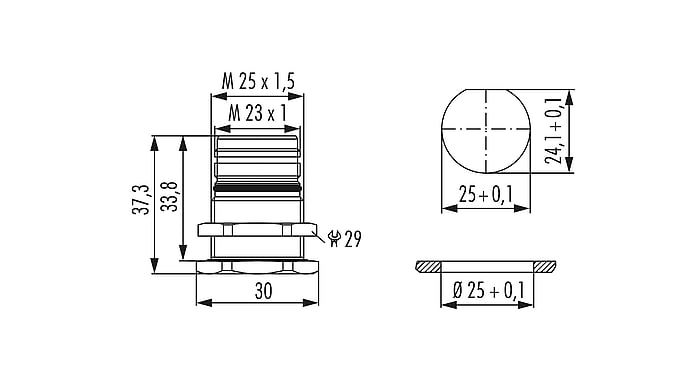

- Filetage extérieur (AG) : M25 x 1.5
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- blindage : non blindé
- Matériau des joints/bagues : NBR
- Dimensions de montage : Ø 25 + 0,1 mm
- Forme de perçage : D 24.1 + 0.1, D Ø 25 + 0.1 mm
- ouverture de clé (SW) : 29 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C à +125°C
Sous réserve de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Fiches techniques
| 7.651.000.000 | PDF(101.14 KB) |
|---|---|
| Instructions de montage du connecteur M23 | PDF(143.21 KB) |
Produits similaires
-
Boîtier M16 Connecteur d'appareil avec décharge de traction Panneau arrière
Boîtier M16 Connecteur d'appareil avec décharge de traction Panneau arrièreCHF 31.30Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M23 Connecteur coudé CEM orientable
Boîtier M23 Connecteur coudé CEM orientableCHF 33.65 - CHF 33.85Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M16 Connecteur d'appareil avec décharge de traction Montage à un trou Paroi arrière
Boîtier M16 Connecteur d'appareil avec décharge de traction Montage à un trou Paroi arrièreCHF 37.70Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M16 Connecteur de câble TWINTUS M16/M12 Bride 20 x 20mm
Boîtier M16 Connecteur de câble TWINTUS M16/M12 Bride 20 x 20mmCHF 0.00Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Connecteur mâle M8 SZ SIGNAL
Connecteur mâle M8 SZ SIGNALCHF 5.60 - CHF 5.90Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M16 Connecteur coudé orientable
Boîtier M16 Connecteur coudé orientableCHF 36.15 - CHF 38.70Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M16 Connecteur d'accouplement
Boîtier M16 Connecteur d'accouplementCHF 22.95Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M23 Connecteur de câble Puissance
Boîtier M23 Connecteur de câble PuissanceCHF 19.15Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -
Boîtier M23 Connecteur d'appareil Signal Montage à un trou
Boîtier M23 Connecteur d'appareil Signal Montage à un trouCHF 16.45Choisir la version Ce produit présente plusieurs variantes. Les options peuvent être sélectionnées sur la page du produit -

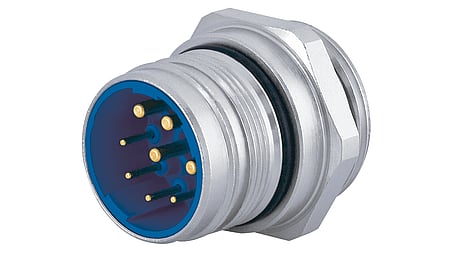

7626000000
