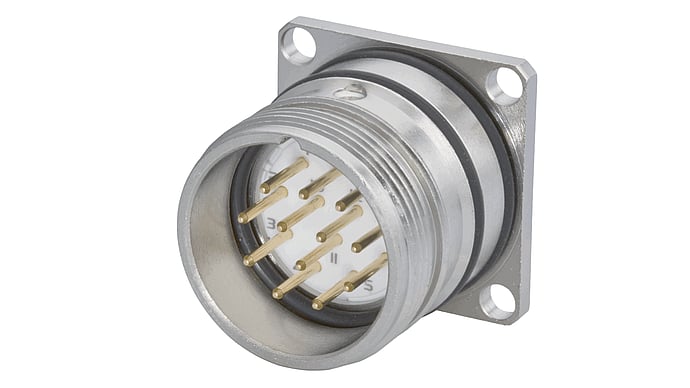

Boîtier M23 Connecteur d'appareil Signal Montage en paroi arrière TWILOCK/TWILOCK-S
CHF 13.10 - CHF 13.90
Description
M 23 Connecteur d'appareil Signal Montage sur paroi arrière (Boîtier uniquement, insert et contacts exclus)
Ce système de connexion éprouvé et universel est très répandu dans l'industrie. Les connecteurs librement confectionnables de HUMMEL AG convainquent par leur robustesse et leur fiabilité. L'assortiment modulaire offre à l'utilisateur des possibilités quasi illimitées.
.
// nombreux types de boîtiers
// grande variété de variantes
// TWILOCK / TWILOCK-S Fermeture rapide
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte
de nombreux avantages :
.
// un nombre énorme de combinaisons possibles
// confection uniforme
// disposition simple
// stockage minimisé
// montage et démontage sans outils spéciaux
.
C'est ainsi que fonctionne le système :
// Choisir une série de connecteurs en fonction de l'application et du nombre de pôles souhaités.
// Choisir le type de boîtier (connecteur de câble, accouplement, équerre, fiche d'appareil) avec le système de fermeture souhaité (fermeture à vis, TWILOCK, TWILOCK S)
// Choisir l'insert approprié (insert à broche ou insert à douille) >voir accessoires
// Sélectionner le nombre de contacts correspondants (broches ou douilles). >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : alliage de cuivre et de zinc
- Matériau de la surface du boîtier : nickelé
- Type de montage : paroi arrière
- Version : avec protection contre les vibrations / TWILOCK-S
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- blindage : non blindé
- Type de joint : joint torique
- Matériau des joints/bagues : NBR / FKM (FPM)
- Dimensions de montage : Ø 23 + 0,1 mm
- Bride : 25 x 25 mm
- Distance entre les trous : 20.5 mm
- Diamètre des trous : 4x perçage Ø 3.2 mm / 4x filetage M3 mm / 4x perçage Ø 2.7 mm / 4x filetage M2.5 mm
- Longueur (L) : 22.5 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C à +125°C
Sous réserve de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Fiches techniques
| 7.460.000.000 | PDF(106.04 KB) |
|---|---|
| 7.462.000.000 | PDF(106.03 KB) |
| 7.464.000.000 | PDF(106.03 KB) |
| 7.466.000.000 | PDF(106.03 KB) |
| 7.462.000.00S | PDF(105.2 KB) |
| Instructions de montage connecteur de câble M23 / connecteur d'accouplement | PDF(143.21 KB) |
