Boîtier M23 hybride type 1 Connecteur d'appareil
CHF 59.00 hors TVA, frais de port en sus
Description

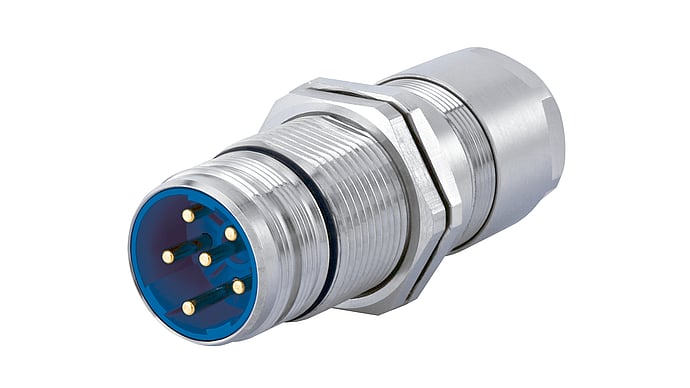

Connecteur M23 Hybrid type 1 (boîtier uniquement, insert et contacts exclus)
.
Les solutions à câble unique avec connecteurs hybrides (OCT - One Cable Technology) prennent de plus en plus d'importance dans l'automatisation et la robotique. Elles transmettent la puissance, les signaux et Ethernet en une seule connexion. Cela permet d'économiser du temps de montage, de la place et de l'argent. Les connecteurs de HUMMEL AG se caractérisent par leur aptitude absolue à l'utilisation industrielle. Les boîtiers métalliques protègent de manière sûre et fiable les inserts de contact sensibles et sensibles aux chocs. Les différentes formes de boîtiers, d'inserts et de contacts peuvent être combinées et offrent ainsi à l'utilisateur une multitude de variantes.
.
// nombreuses formes de boîtiers
// grande variété de variantes
// TWILOCK / TWILOCK-S fermeture rapide
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : alliage de cuivre et de zinc
- Matériau de la surface du boîtier : nickelé
- Type de montage: paroi arrière
- Filetage extérieur (AG) : M25 x 1
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- blindage : non blindé
- Type de joint : joint torique
- Matériau des joints/bagues : NBR

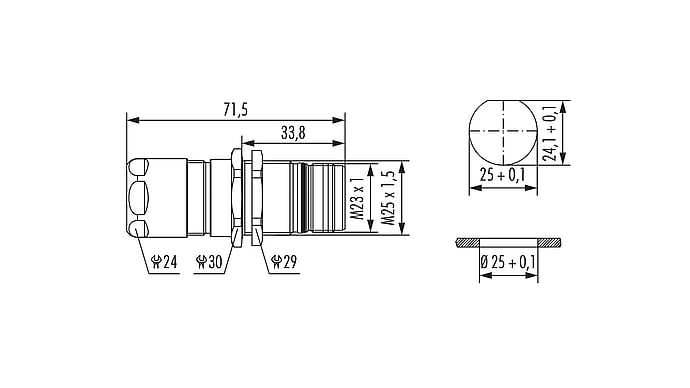

- Dimensions de montage : Ø 25 + 0,1 mm
- Forme de perçage : D 24.1 + 0.1, D Ø 25 + 0.1 mm
- Ouverture de clé (SW1/SW2/SW3): 24/30/29 mm
- Diamètre du câble :7 - 12 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C...+125°C
// Die Gehäuse von M23 Hybrid und M23 Leistung sind aufgrund unserer Modularität identisch.
// Gehäuse ohne Kontakteinsätze
// elektrische Daten sind abhängig vom Kontakteinsatz
// 7.639.XXX.XXX nur Stift-Einsatz möglich
.
Fehler und technische Änderungen vorbehalten
Information supplémentaire
| Connecteurs circulaires | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||
| LEDs | ||||||||||
|
|
||||||||||
| More | ||||||||||
|
||||||||||
Fiches techniques
| Extrait du catalogue M23 Puissance / Connecteurs hybrides d'appareils et coudés | PDF(219.71 KB) |
|---|
