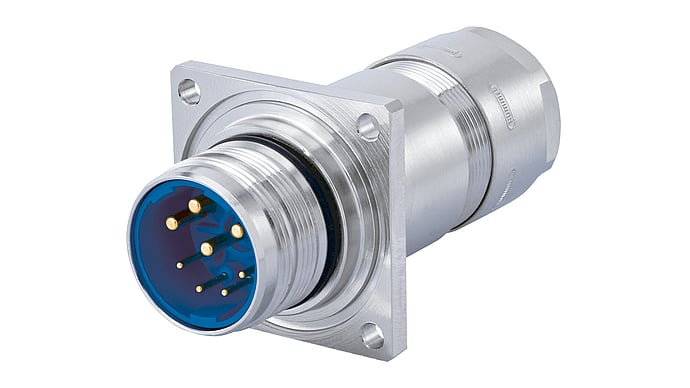

Boîtier M23 Puissance Connecteur d'appareil avec décharge de traction
CHF 36.95 hors TVA, frais de port en sus
Description
M23 Puissance Connecteur avec décharge de traction (Boîtier uniquement, insert et contacts exclus)
.
Le connecteur de puissance classique HUMMEL M 23 est en mesure de couvrir un large éventail d'applications. Avec des inserts à 6, 8 ou 9 pôles et des caractéristiques de puissance allant jusqu'à 28 A / 600 V, ce système de connexion est capable de relever presque tous les défis.
.
// Transmission de puissance élevée
// fermeture rapide par vis ou TWILOCK / TWILOCK-S
// nombreux types de boîtiers
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : alliage de cuivre et de zinc
- Matériau de la surface du boîtier : nickelé
- Type de montage: paroi arrière, paroi avant
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- Blindage : blindé
- Matériau des joints/bagues : NBR

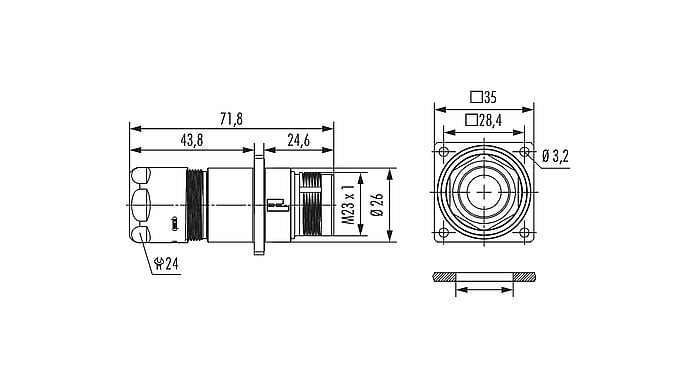

- Dimensions de montage : min. Ø 26.5 + 0.2 mm
- bride : 35 x 35 mm
- Distance entre les trous : 28.4 mm
- Diamètre des trous : 4 x Ø 3,2 mm
- ouverture de clé (SW): 24 mm
- Diamètre du câble : 7 - 12 mm / 11 - 17 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C...+125°C
// Die Gehäuse von M23 Hybrid und M23 Leistung sind aufgrund unserer Modularität identisch
// Gehäuse ohne Kontakteinsätze
// elektrische Daten sind abhängig vom Kontakteinsatz
// 7.639.XXX.XXX nur Stift-Einsatz möglich
.
Fehler und technische Änderungen vorbehalten
Information supplémentaire
| Connecteurs circulaires | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||
| LEDs | ||||||||||
|
|
||||||||||
| More | ||||||||||
|
||||||||||
Fiches techniques
| Extrait du catalogue M23 Puissance / Connecteurs hybrides d'appareils et coudés | PDF(245.59 KB) |
|---|
