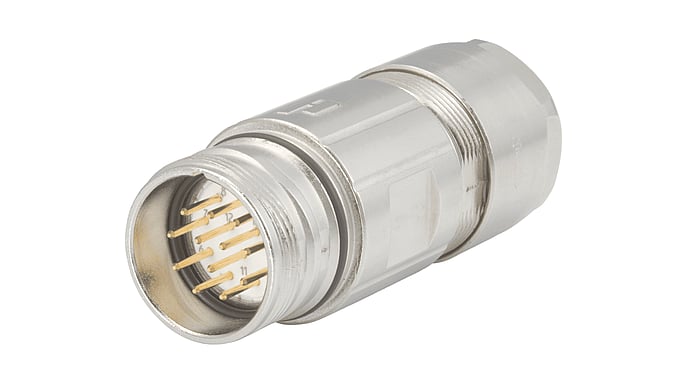

Boîtier M23 Connecteur d'accouplement TWILOCK / TWILOCK-S
CHF 17.60 - CHF 26.05
Description
Connecteur à accouplement M23 TWILOCK / TWILOCK-S (Boîtier uniquement, insert et contacts exclus)
Ce système de connexion éprouvé et universel de HUMMEL est très répandu dans l'industrie. Les connecteurs librement confectionnables de HUMMEL AG convainquent par leur robustesse et leur fiabilité. L'assortiment modulaire offre à l'utilisateur des possibilités quasi illimitées.
.
// zahlreiche Gehäusebauformen
// große Variantenvielfalt
// TWILOCK / TWILOCK-S Schnellverschluss
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte
de nombreux avantages :
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
C'est ainsi que fonctionne le système :
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >voir accessoires
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Type de boîtier : Couplage
- Matériau du boîtier : laiton, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Version : à visser

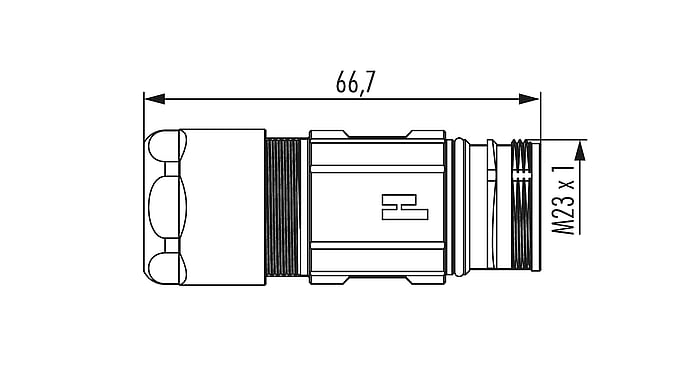

- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- Blindage : blindé
- Matériau des joints/bagues : NBR
- ouverture de clé (SW1/SW2) : 24 mm
- Diamètre du câble : 3-7 mm / 7-12 mm / 11-17 mm
- Plage de température : -40°C à +125°C
- Degré de protection : IP67 / 69K
Sous réserve d'erreurs et de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
| LEDs | ||||||||||||||||
|
|
||||||||||||||||
| More | ||||||||||||||||
|
||||||||||||||||
Fiches techniques
| 7.206.400.000 3 - 7mm | PDF(101.04 KB) |
|---|---|
| 7.206.500.000 7 - 12mm | PDF(101.17 KB) |
| 7.206.600.000 11 - 17mm | PDF(100.92 KB) |
| 7.266.400.00S 3 - 7mm TWILOCK-S | PDF(99.45 KB) |
| 7.266.500.00S 7 - 12mm TWILOCK-S | PDF(101.46 KB) |
| 7.266.600.00S 11 - 17mm TWILOCK-S | PDF(101.29 KB) |
| Instructions de montage connecteur de câble M23 / connecteur d'accouplement | PDF(90.94 KB) |
| Extrait du catalogue M23 Signal Connecteur | PDF(163.36 KB) |
