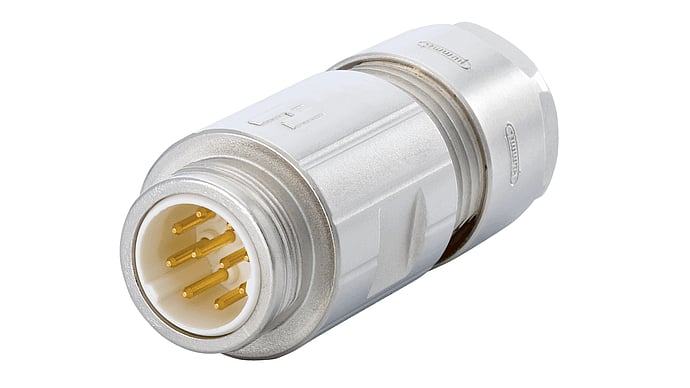

Boîtier M16 Connecteur d'accouplement
CHF 22.95 hors TVA, frais de port en sus
Description
Connecteur d'accouplement M16 (Boîtier uniquement, insert et contacts exclus)
Le système enfichable M 16 de HUMMEL est traditionnellement très apprécié des utilisateurs. La raison en est sa grande performance pour un encombrement minimal.
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte
de nombreux avantages :
.
// un nombre énorme de combinaisons possibles
// confection uniforme
// disposition simple
// stockage minimisé
// montage et démontage sans outils spéciaux
.
C'est ainsi que fonctionne le système :
// Choisir une série de connecteurs en fonction de l'application et du nombre de pôles souhaités.
// Choisir le type de boîtier (connecteur de câble, accouplement, équerre, fiche d'appareil) avec le système de fermeture souhaité (fermeture à vis, TWILOCK, TWILOCK S)
// Choisir l'insert approprié (insert à broche ou insert à douille) >voir accessoires
// Sélectionner le nombre de contacts correspondants (broches ou douilles). >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Type de boîtier : Couplage
- Matériau du boîtier : alliage d'aluminium, alliage cuivre-zinc, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Version : à visser

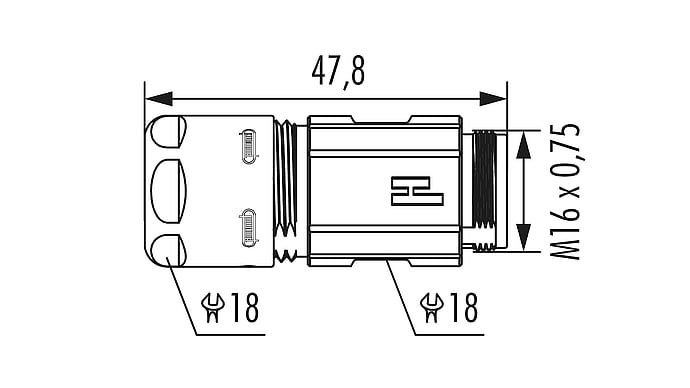

- Filetage mâle côté connecteur : M16 x 0,75
- Type de verrouillage : à visser
- Blindage : blindé
- Matériau des joints/bagues : NBR
- ouverture de clé (SW1/SW2) : 18/18 mm
- Diamètre du câble : 3-6mm / 5-9mm / 8-11mm
- Plage de température : -40°C à +125°C
- Degré de protection : IP67 / 69K
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||
| LEDs | ||||||||||||||||||
|
|
||||||||||||||||||
| More | ||||||||||||||||||
|
||||||||||||||||||
Fiches techniques
| 3 - 6mm 7.820.300.000 | PDF(96.62 KB) |
|---|---|
| 5 - 9mm 7.820.400.000 | PDF(96.47 KB) |
| 8 - 11mm 7.820.500.000 | PDF(96.59 KB) |
| Instructions de montage du connecteur de câble M16 / du connecteur d'accouplement | PDF(81.03 KB) |
Accessoires
-
7003910102
M16 élément de contact 10 pôles 7.003.910.102CHF 3.4015 Disponible immédiatement -
7003910101
M16 élément de contact 10 pôles 7.003.910.101CHF 3.4020 Disponible immédiatement -
7003983102
M16 Mâle à sertir (w) 3 pôles (3x 2mm), sans contactsCHF 2.85181 Disponible immédiatement -
7003983101
M16 Mâle à sertir (m) 3 pôles (3x 2mm), sans contactsCHF 2.8525 Disponible immédiatement -
7003908102
M16 Module de sertissage (w) 8 pôles (4+3+PE) 600V sans contactsCHF 7.7040 Disponible immédiatement -
7003908101
M16 Module de sertissage (m) 8 pôles (4+3+PE), 600V sans contactsCHF 7.702 Disponible immédiatement -
7003943102
M16 élément de contact 4+3+PE, 320V femelleCHF 7.1539 Disponible immédiatement -
7003943101
M16 élément de contact 4+3+PE, 320V mâleCHF 7.1512 Disponible immédiatement
