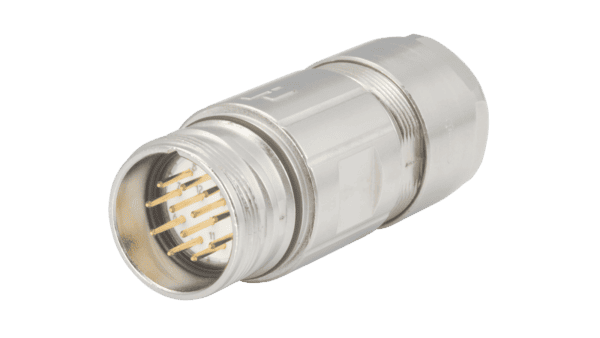

Gehäuse M23 Kupplungssteckverbinder TWILOCK / TWILOCK-S
CHF 17.60 - CHF 26.05
Beschreibung
M23 Kupplungssteckverbinder TWILOCK / TWILOCK-S (Nur Gehäuse, exkl. Einsatz und Kontakte)
Dieses bewährte und universell einsetzbare Stecksystem von HUMMEL ist in der Industrie weit verbreitet. Die frei konfektionierbaren Stecker der HUMMEL AG überzeugen durch ihre Robustheit und ihre Verlässlichkeit. Das modular aufgebaute Sortiment bietet dem Anwender nahezu unbegrenzte Möglichkeiten.
.
// zahlreiche Gehäusebauformen
// große Variantenvielfalt
// TWILOCK / TWILOCK-S Schnellverschluss
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Gehäusebauform: Kupplung
- Material Gehäuse: Messing, Zink-Druckguss
- Material Gehäuseoberfläche: vernickelt
- Ausführung: Schraub

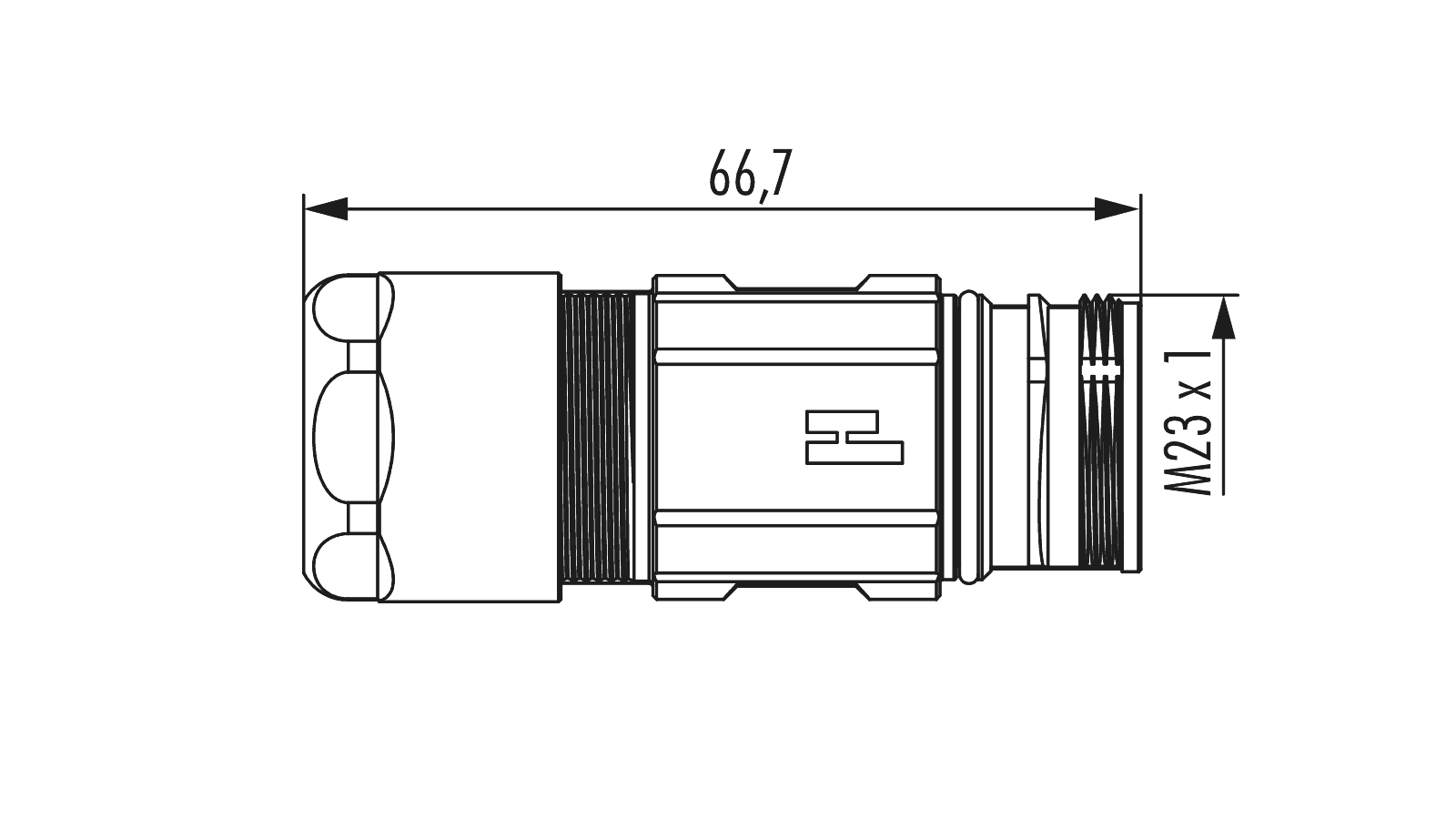

- Außengewinde steckseitig: M23 x 1
- Verriegelungsart: Verschrauben
- Schirmung: geschirmt
- Material Dichtungen/O-Ringe: NBR
- Schlüsselweite (SW1/SW2): 24 mm
- Kabeldurchmesser: 3-7 mm / 7-12 mm / 11-17 mm
- Temperaturbereich: -40°C bis +125°C
- Schutzart: IP67 / 69K
Fehler und Technische Änderungen vorbehalten
Zusätzliche Information
| Rundsteckverbinder | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
| LEDs | ||||||||||||||||
|
|
||||||||||||||||
| More | ||||||||||||||||
|
||||||||||||||||
Datenblätter
| 7.206.400.000 3 - 7mm | PDF(101.04 KB) |
|---|---|
| 7.206.500.000 7 - 12mm | PDF(101.17 KB) |
| 7.206.600.000 11 - 17mm | PDF(100.92 KB) |
| 7.266.400.00S 3 - 7mm TWILOCK-S | PDF(99.45 KB) |
| 7.266.500.00S 7 - 12mm TWILOCK-S | PDF(101.46 KB) |
| 7.266.600.00S 11 - 17mm TWILOCK-S | PDF(101.29 KB) |
| Montageanleitung M23 Kabelsteckverbinder / Kupplungssteckverbinder | PDF(90.94 KB) |
| Katalogauszug M23 Signal Kupplungsstecker | PDF(163.36 KB) |
Ähnliche Produkte
-
CM10-AP2S-S(D6)(R1)
CM10-AP2S-S(D6)(R1)CHF 40.00500 Sofort Lieferbar -

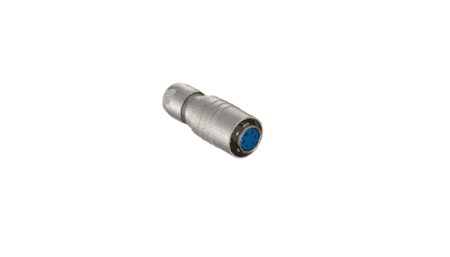

HRS Mini-Kabelsteckverbinder HR10-7P-4x(73)
HRS Mini-Kabelsteckverbinder HR10-7P-4x(73)CHF 0.00Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -

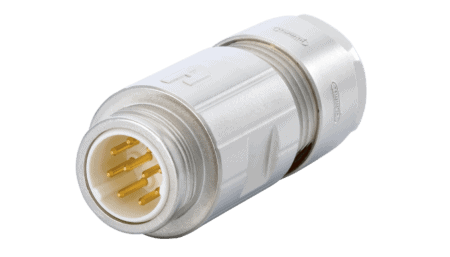

Gehäuse M16 Kupplungssteckverbinder
Gehäuse M16 KupplungssteckverbinderCHF 22.95Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -

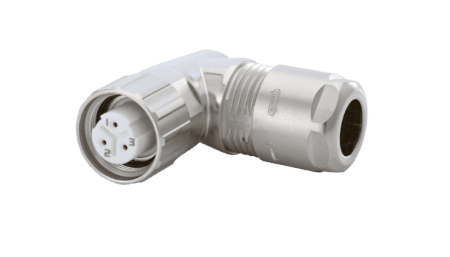

Gehäuse M16 Winkelsteckverbinder orientierbar
Gehäuse M16 Winkelsteckverbinder orientierbarCHF 36.15 - CHF 38.70Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
Gehäuse M16 Gerätesteckverbinder mit Zugentlastung Einlochmontage Hinterwand
Gehäuse M16 Gerätesteckverbinder mit Zugentlastung Einlochmontage HinterwandCHF 37.70Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -

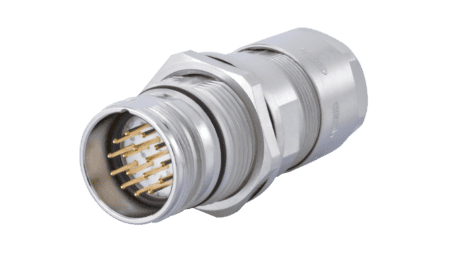

Gehäuse M23 Gerätesteckverbinder mit Zugentlastung Signal TWILOCK/TWILOCK-S
Gehäuse M23 Gerätesteckverbinder mit Zugentlastung Signal TWILOCK/TWILOCK-SCHF 36.95 - CHF 37.30Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
Gehäuse M16 Kabelsteckverbinder TWINTUS M16/M12 Flansch 20 x 20mm
Gehäuse M16 Kabelsteckverbinder TWINTUS M16/M12 Flansch 20 x 20mmCHF 0.00Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -

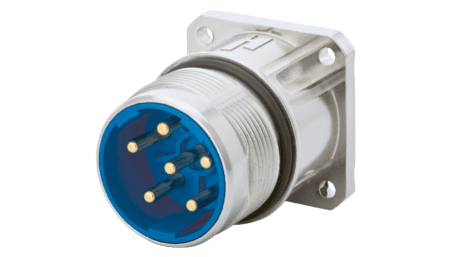

Gehäuse M23 Gerätesteckverbinder Leistung Vorderwandmontage
Gehäuse M23 Gerätesteckverbinder Leistung VorderwandmontageCHF 18.55 - CHF 23.60Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -

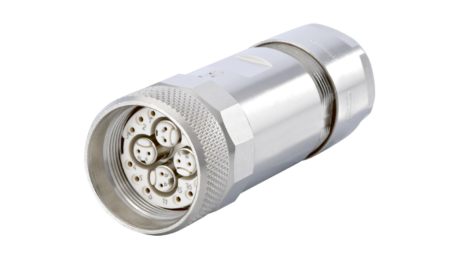

7108600000
Gehäuse M23 Profinet KabelsteckverbinderCHF 38.40Lieferbar auf Bestellung -

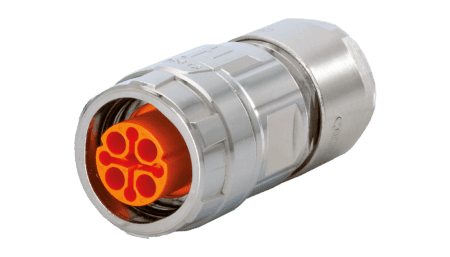

Gehäuse M16 Kabelsteckverbinder TWILOCK
