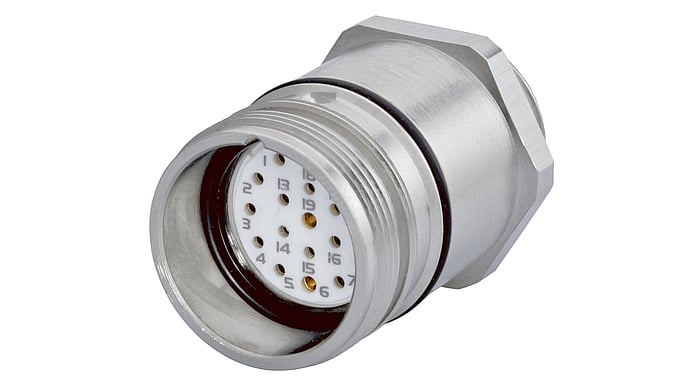

Gehäuse M23 Gerätesteckverbinder Signal Einlochmontage
CHF 16.45 exkl. Mwst., zzgl. Versandkosten
Beschreibung
M23 Gerätesteckverbinder Signal Einlochmontage – NUR FÜR BUCHSENEINSÄTZE (Nur Gehäuse, exkl. Einsatz und Kontakte)
Dieses bewährte und universell einsetzbare Stecksystem ist in der Industrie weit verbreitet. Die frei konfektionierbaren Stecker der HUMMEL AG überzeugen durch ihre Robustheit und ihre Verlässlichkeit. Das modular aufgebaute Sortiment bietet dem Anwender nahezu unbegrenzte Möglichkeiten.
.
// zahlreiche Gehäusebauformen
// große Variantenvielfalt
// TWILOCK / TWILOCK-S Schnellverschluss
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Buchseneinsatz wählen >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Material Gehäuse: Messing, Zink-Druckguss
- Material Gehäuseoberfläche: vernickelt
- Einsatz: Buchse
- Montageart: Vorderwand
- Ausführung: für Buchseneinsätze
- Außengewinde: M20 x 1.5 / PG 13.5
- Außengewinde steckseitig: M23 x 1
- Verriegelungsart: Verschrauben
- Schirmung: ungeschirmt
- Dichtungsart: O-Ring
- Material Dichtungen/O-Ringe: NBR

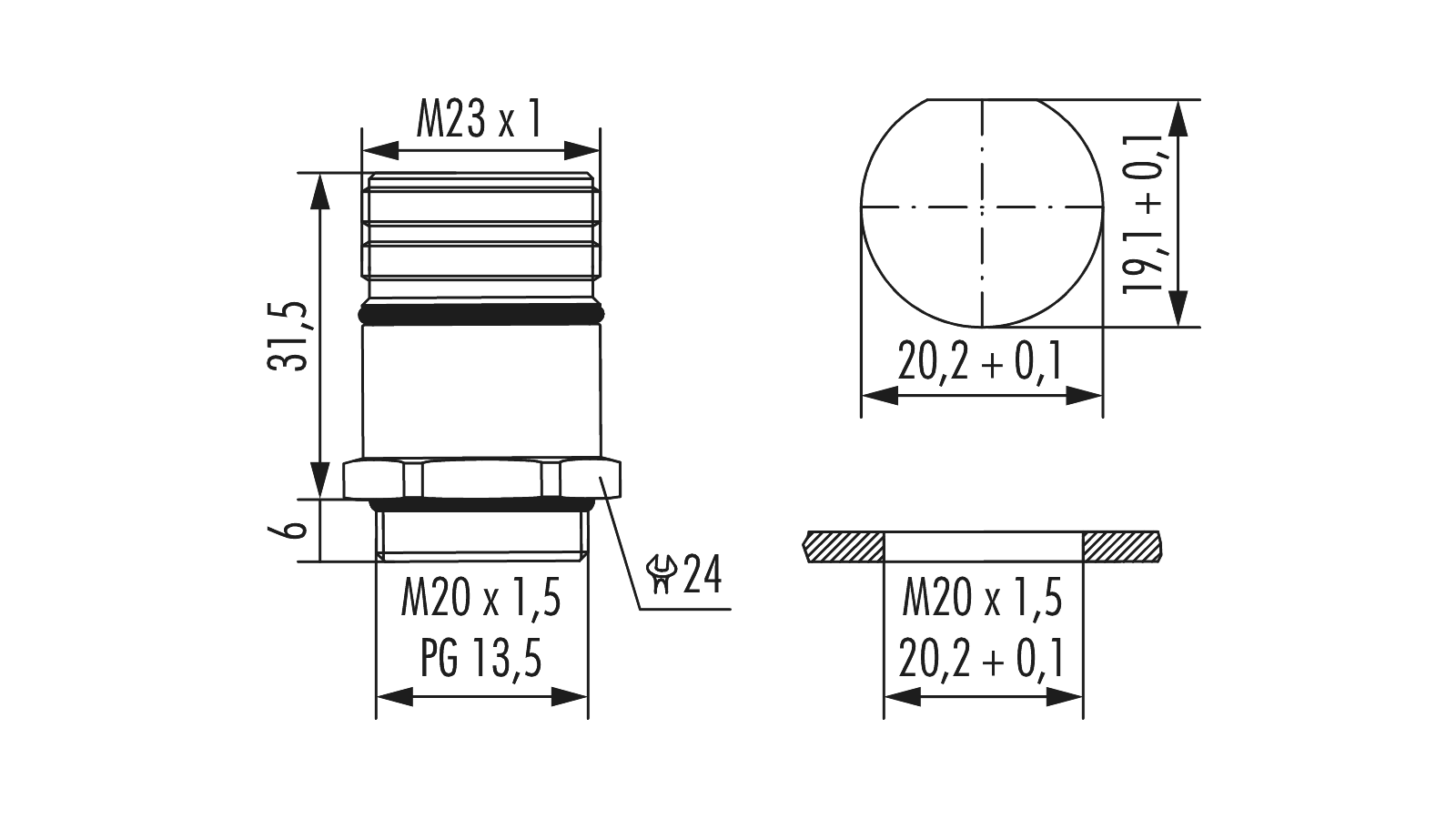

- Einbaumasse: Ø 20.2 + 0,1 mm / Ø 20.6 + 0.1, PG 13.5 mm
- Bohrform: D 19.1 + 0.1, D Ø 20.2 + 0.1 mm / D 19.3 + 0.1, D Ø 20.6 + 0.1 mm
- Länge (L): 37.5 mm
- Schlüsselweite (SW): 24 mm
- Schutzart: IP67 / 69K
- Temperaturbereich: -40°C…+125°C
// Gehäuse ohne Kontakteinsätze
// elektrische Daten sind abhängig vom Kontakteinsatz
.
Fehler und Technische Änderungen vorbehalten
