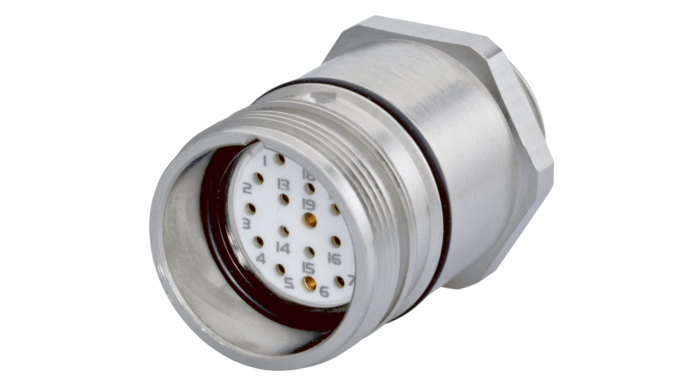

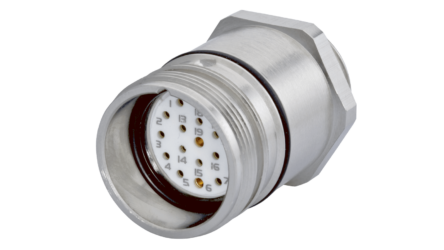

Boîtier M23 Connecteur d'appareil Signal Montage à un trou

Prix de vente (PV) par 1 pièce

CHF 16.45 hors TVA, frais de port en sus

Numéro d'article : n. a.
Emballage départ usine : 25 pièces
Délai de livraison estimé : 1-2 semaines
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

M23 Connecteur d'appareil Signal Montage à un trou - UNIQUEMENT POUR LES INSERTIONS DE BOUCHES (Boîtier uniquement, insert et contacts exclus)
Ce système de connexion éprouvé et universel est très répandu dans l'industrie. Les connecteurs librement confectionnables de HUMMEL AG convainquent par leur robustesse et leur fiabilité. L'assortiment modulaire offre à l'utilisateur des possibilités quasi illimitées.
.
// zahlreiche Gehäusebauformen
// große Variantenvielfalt
// TWILOCK / TWILOCK-S Schnellverschluss
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte de nombreux avantages :
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
C'est ainsi que fonctionne le système :
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Insert de douille choisir >voir accessoires
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.



Données techniques

  • Matériau du boîtier : laiton, zinc moulé sous pression
  • Matériau de la surface du boîtier : nickelé
  • Utilisation : douille
  • Type de montage : paroi avant
  • Version : pour inserts de douilles
  • filetage extérieur : M20 x 1.5 / PG 13.5
  • Filetage mâle côté connecteur : M23 x 1
  • Type de verrouillage : à visser
  • blindage : non blindé
  • Type de joint : joint torique
  • Matériau des joints/bagues : NBR

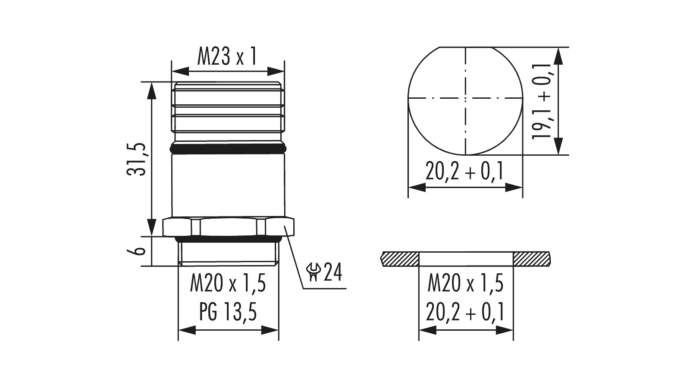

  • Dimensions de montage : Ø 20.2 + 0,1 mm / Ø 20.6 + 0.1, PG 13.5 mm
  • Forme de perçage : D 19.1 + 0.1, D Ø 20.2 + 0.1 mm / D 19.3 + 0.1, D Ø 20.6 + 0.1 mm
  • Longueur (L) : 37.5 mm
  • ouverture de clé (SW) : 24 mm
  • Degré de protection : IP67 / 69K
  • Plage de température : -40°C...+125°C
