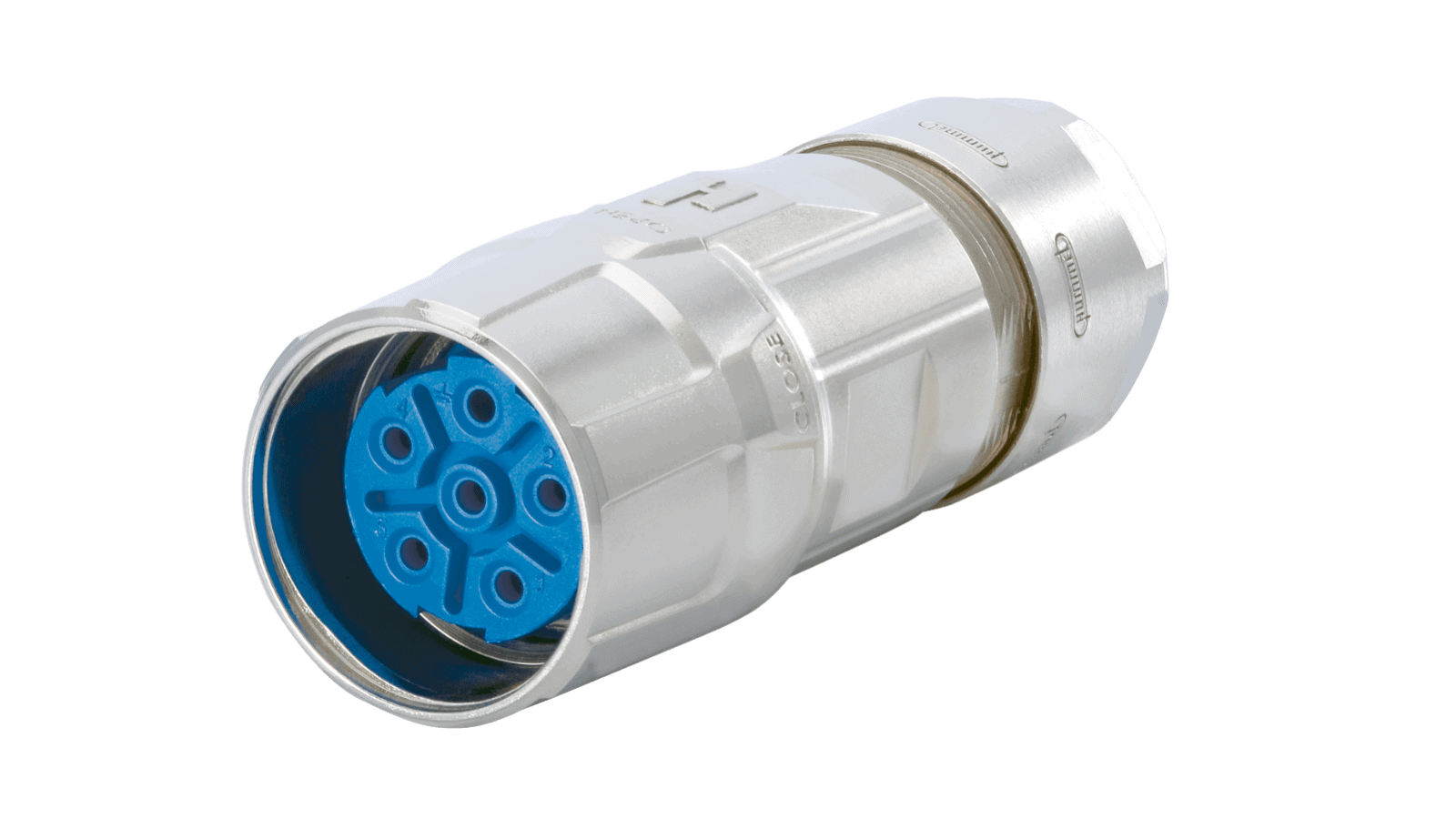

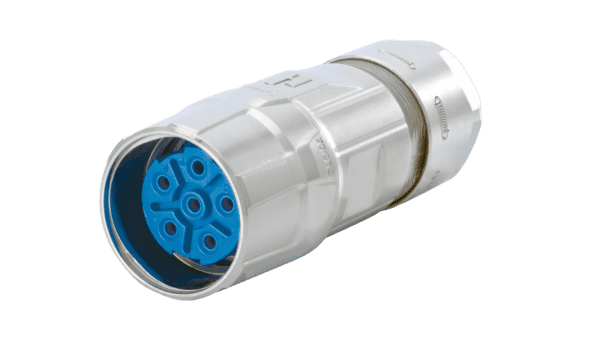

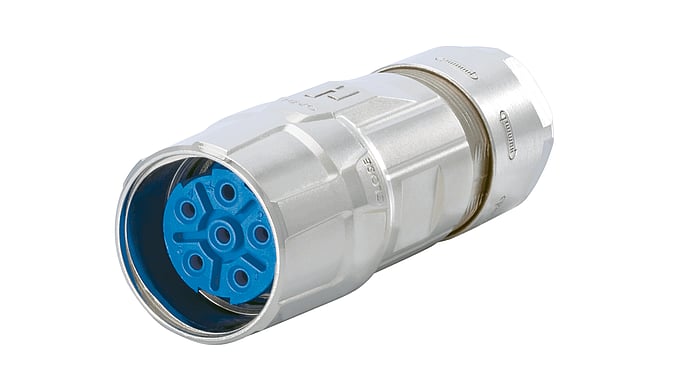

Gehäuse M23 Kabelsteckverbinder Leistung TWILOCK/TWILOCK-S
CHF 44.75 exkl. Mwst., zzgl. Versandkosten
Beschreibung
M 23 Kabelsteckverbinder TWILOCK/TWILOCK-S (Nur Gehäuse, exkl. Einsatz und Kontakte)
Der klassische HUMMEL M 23 Leistungssteckverbinder ist in der Lage, ein großes Spektrum an Applikationen abzudecken. Mit 6-, 8- oder 9-poligen Einsätzen und Leistungsdaten von bis zu 28 A / 600 V ist dieses Stecksystem fast jeder Herausforderung gewachsen.
.
// hohe Leistungsübertragung
// Schraub- oder TWILOCK / TWILOCK-S Schnellverschluss
// zahlreiche Gehäusebauformen
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Gehäusebauform: Kabel
- Material Gehäuse: Messing, Zink-Druckguss
- Material Gehäuseoberfläche: vernickelt
- Ausführung: TWILOCK / TWILOCK-S

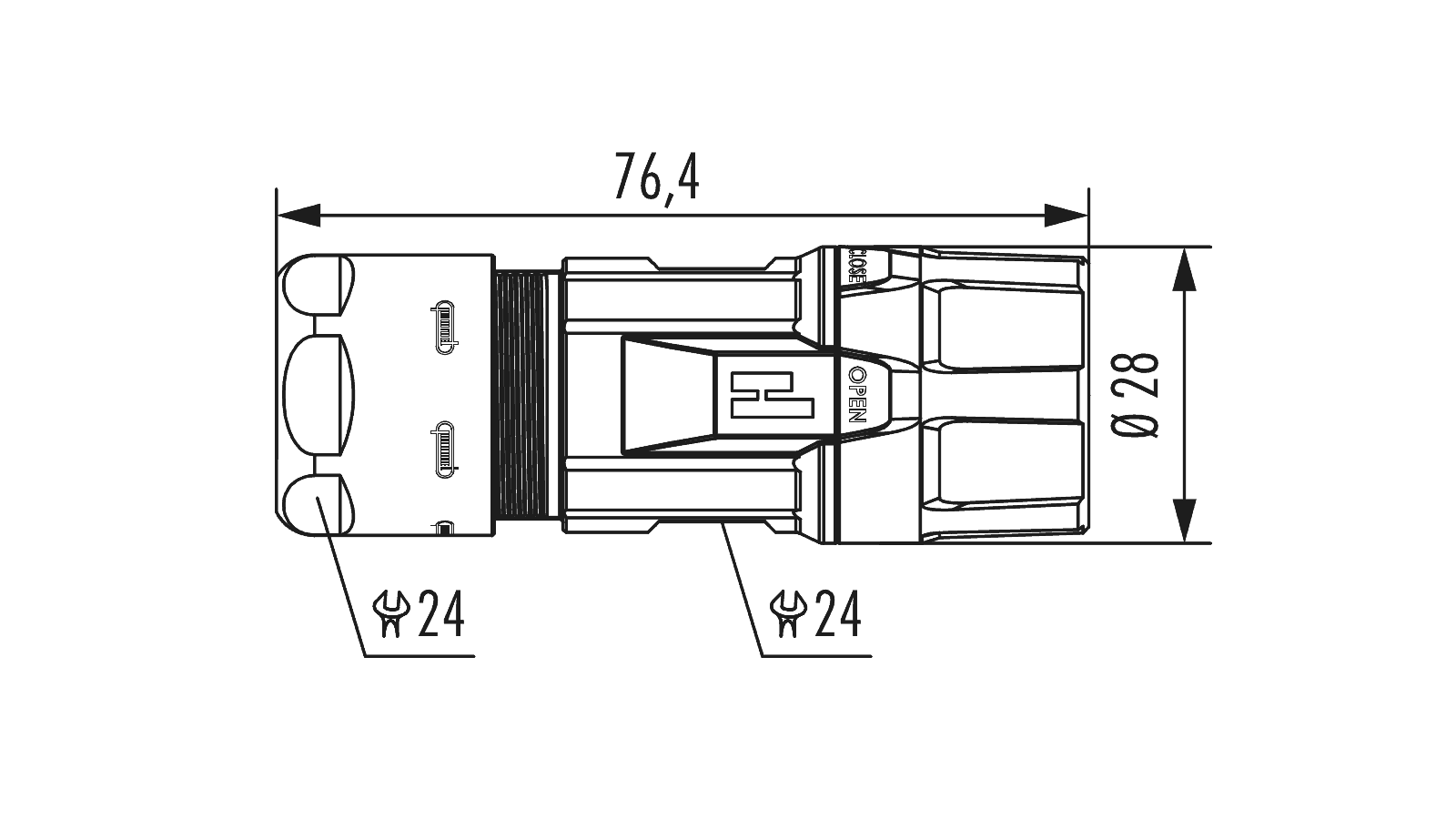

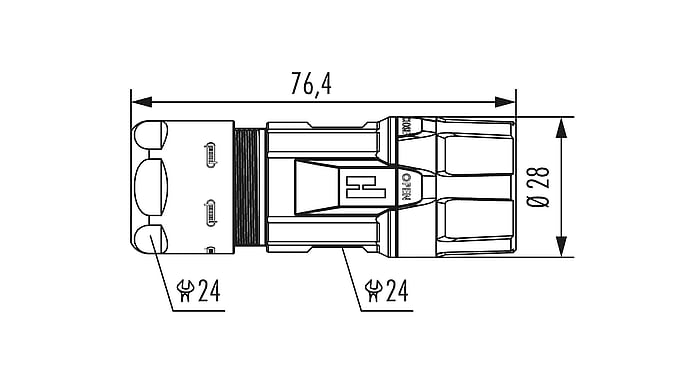

- Innengewinde steckseitig: M23 x 1
- TWILOCK/TWILOCK-S-Ø steckseitig: 28 mm
- Verriegelungsart: Verschrauben
- Schirmung: geschirmt
- Dichtungsart: O-Ring
- Material Dichtungen/O-Ringe: NBR
- Schlüsselweite (SW1/SW2): 24/24 mm
- Kabeldurchmesser: 7-12 mm / 11-17 mm
- Temperaturbereich: -40°C bis +125°C
- Schutzart: IP67 / 69K
Technische Änderungen vorbehalten
Zusätzliche Information
| LEDs | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||
| Rundsteckverbinder | ||||||||||||
|
||||||||||||
| More | ||||||||||||
|
||||||||||||
Datenblätter
| 7.556.500.000 7 - 12mm TWILOCK | PDF(109.81 KB) |
|---|---|
| 7.556.600.000 11 - 17mm TWILOCK | PDF(109.81 KB) |
| 7.556.500.00S 7 - 12mm TWILOCK-S | PDF(110.27 KB) |
| 7.556.600.00S 11 - 17mm TWILOCK-S | PDF(110.28 KB) |
| Montageanleitung M23 Kabelsteckverbinder / Kupplungssteckverbinder | PDF(90.94 KB) |
