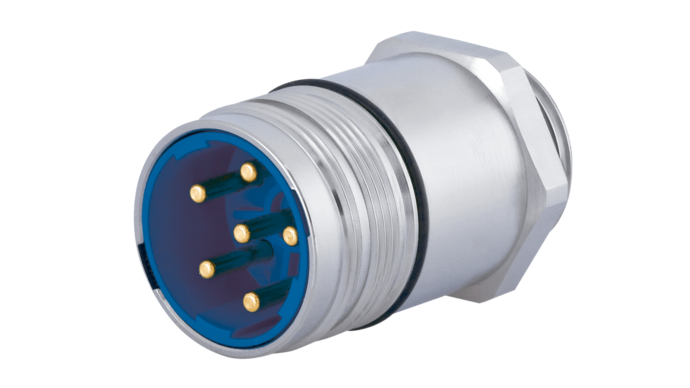

Boîtier M23 Puissance Connecteur d'appareil Montage monotrou
CHF 24.35 hors TVA, frais de port en sus
Description
M23 Puissance Connecteur monotrou (Boîtier uniquement, insert et contacts exclus)
.
Le connecteur de puissance classique HUMMEL M 23 est en mesure de couvrir un large éventail d'applications. Avec des inserts à 6, 8 ou 9 pôles et des caractéristiques de puissance allant jusqu'à 28 A / 600 V, ce système de connexion est capable de relever presque tous les défis.
.
// Transmission de puissance élevée
// fermeture rapide par vis ou TWILOCK / TWILOCK-S
// nombreux types de boîtiers
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : alliage de cuivre et de zinc
- Matériau de la surface du boîtier : nickelé
- Type de montage: paroi avant
- Filetage extérieur (AG) : M20 x 1,5
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- blindage : non blindé
- Matériau des joints/bagues : NBR

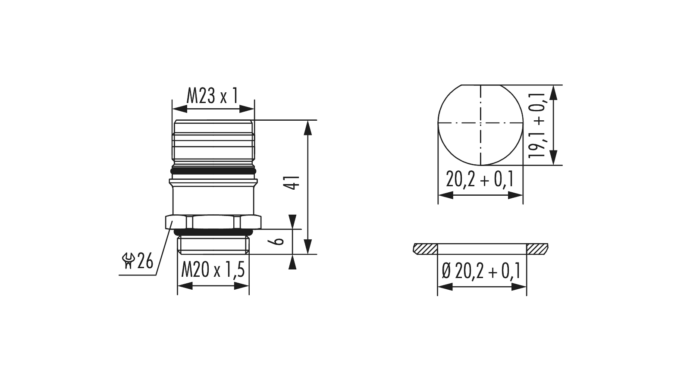

- Dimensions de montage : Ø 20.2 + 0.1 mm
- Forme de perçage : D 19.1 + 0.1, D Ø 20.2 + 0.1
- ouverture de clé (SW) : 26 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C...+125°C
// Die Gehäuse von M23 Hybrid und M23 Leistung sind aufgrund unserer Modularität identisch
// Gehäuse ohne Kontakteinsätze
// elektrische Daten sind abhängig vom Kontakteinsatz
// 7.639.XXX.XXX nur Stift-Einsatz möglich
.
Fehler und technische Änderungen vorbehalten
Information supplémentaire
| Connecteurs circulaires | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||
| LEDs | ||||||||||
|
|
||||||||||
| More | ||||||||||
|
||||||||||
Fiches techniques
| Extrait du catalogue Connecteurs d'appareils M23 Puissance / Hybride | PDF(210.39 KB) |
|---|
