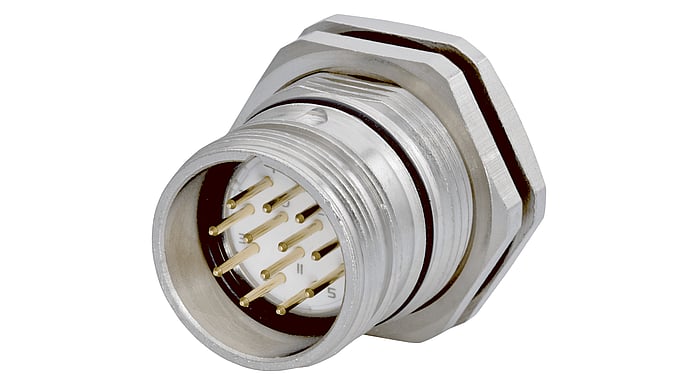

Boîtier M23 Connecteur d'appareil Signal Montage monotrou TWILOCK/TWILOCK-S
CHF 21.60 hors TVA, frais de port en sus
Description
M 23 Connecteur d'appareils Signal Montage monotrou TWILOCK/TWILOCK-S (Boîtier uniquement, insert et contacts exclus)
Ce système de connexion éprouvé et universel est très répandu dans l'industrie. Les connecteurs librement confectionnables de HUMMEL AG convainquent par leur robustesse et leur fiabilité. L'assortiment modulaire offre à l'utilisateur des possibilités quasi illimitées.
.
// nombreux types de boîtiers
// grande variété de variantes
// TWILOCK / TWILOCK-S fermeture rapide
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : alliage de cuivre et de zinc
- Matériau de la surface du boîtier : nickelé
- Type de montage : paroi arrière
- Version : TWILOCK / TWILOCK-S
- Filetage extérieur (AG) : M25 x 1,5
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- blindage : non blindé
- Type de joint : joint torique
- Matériau des joints/bagues : NBR

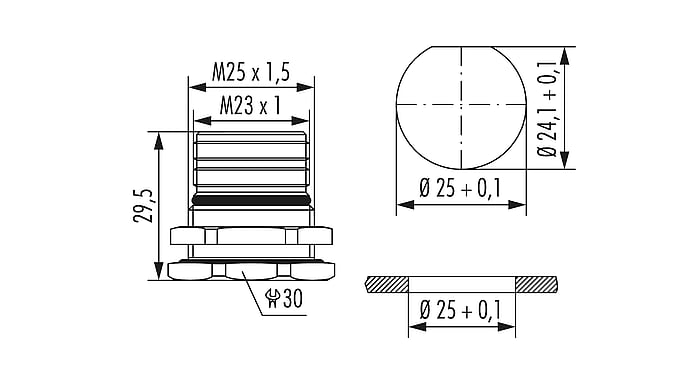

- Dimensions de montage : Ø 25 + 0,1 mm
- Forme de perçage: D 24.1 + 0.1, D Ø 25 + 0.1 mm
- Longueur (L) : 29.5 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°...+125°C
Sous réserve d'erreurs et de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Fiches techniques
| Instructions de montage connecteur de câble M23 / connecteur d'accouplement | PDF(143.21 KB) |
|---|---|
| Extrait du catalogue Connecteurs d'appareils de signal M23 | PDF(125.99 KB) |
