Inserts & contacts M23
M23 Insert de contact hybride (w) 13 pôles (4+4+4+PE) Insert de sertissage sans contacts
Prix de vente (PV) par 1 pièce
CHF 24.70 hors TVA, frais de port en sus
Référence de l'article :
7084954102
Stock disponible :5 Disponible immédiatement
Emballage départ usine :
5 pièces
Description
Insert à brochesHummel - Insert de contact hybride M23 (w) 13 pôles (4+4+4+PE) Insert à sertir sans contacts
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Type de connexion : sertissage
- Nombre de pôles : 13

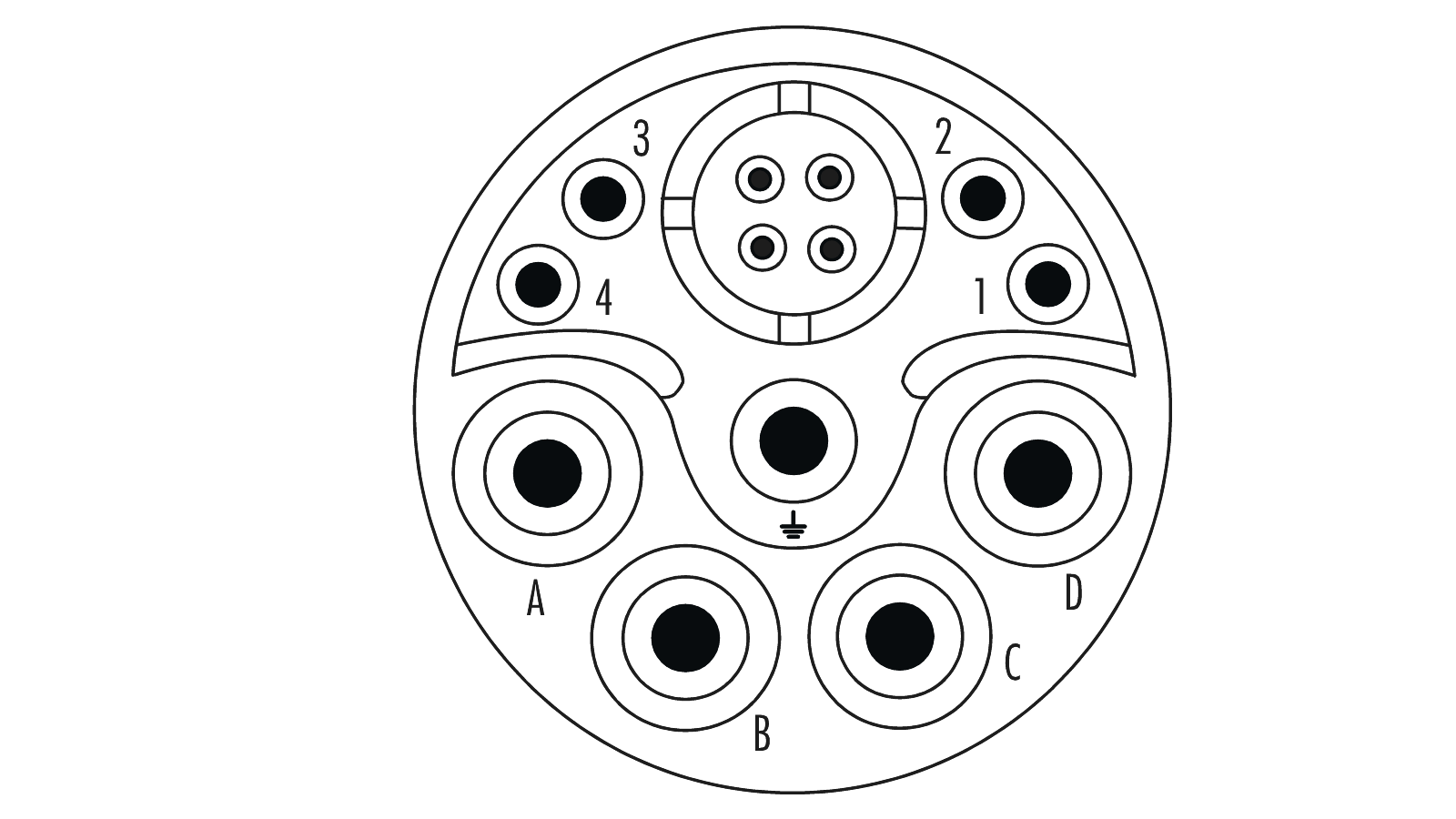

- Image des pôles : 4 + 4 + 4 + PE
- Codage : PE
- Utilisation : douille
- couleur de l'insert Ethernet : blanc
- couleur de l'insert de contact : bleu
- Matériau de l'insert Ethernet : PBT
- Matériau du corps isolant : PBT
- Nombre de contacts Données : 4
- nombre de contacts signal : 4
- Nombre de contacts Puissance : 4
- Nombre de contacts PE : 1
- données de contact Ø : 0,8 mm
- contact-Ø signal : 1 mm
- Ø des contacts Puissance : 2 mm
- courant nominal du signal : 8 A
- Puissance nominale : 28 A
- Tension nominale pour un degré de pollution 3 Signal : 50 V~
- Tension nominale pour un degré de pollution 3 Puissance : 600 V~
- Données de résistance d'isolement : > 10^8 Ω
- Résistance d'isolement Signal : > 10^8 Ω
- Résistance d'isolement Puissance : > 10^8 Ω
- résistance de contact max. données : 3 mOhm
- résistance de contact max. du signal : 3 mOhms
- résistance de contact max. puissance : 3 mOhms
- Plage de température : -40°C...+125°C
- Degré de pollution : 3
- Inflammabilité : V-0 (UL 94)
- contacts de données correspondants : 7010980812
- contacts de signalisation adaptés : 7015961002, 7015961012
- contacts de puissance adaptés : 7010942022, 7010942024
- contacts PE/FE adaptés : 7010942022, 7010942024
Sous réserve d'erreurs et de modifications techniques
