Inserts & contacts M23
M23 Insert de contact hybride (m) 13 pôles (4+4+4+PE) Insert de sertissage sans contacts
Prix de vente (PV) par 1 pièce
CHF 24.70 hors TVA, frais de port en sus
Référence de l'article :
7084954101
Stock disponible :4 Disponible immédiatement
Emballage départ usine :
5 pièces
Description
Hummel Insert à broches - M23 Insert de contact hybride (m) 13 pôles (4+4+4+PE) Insert à sertir sans contacts
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Type de connexion : sertissage
- Nombre de pôles : 13

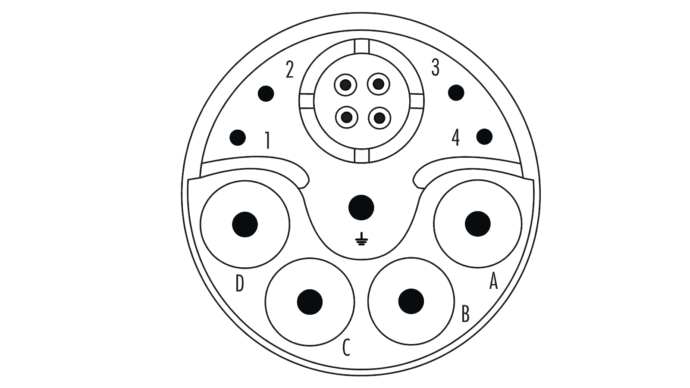

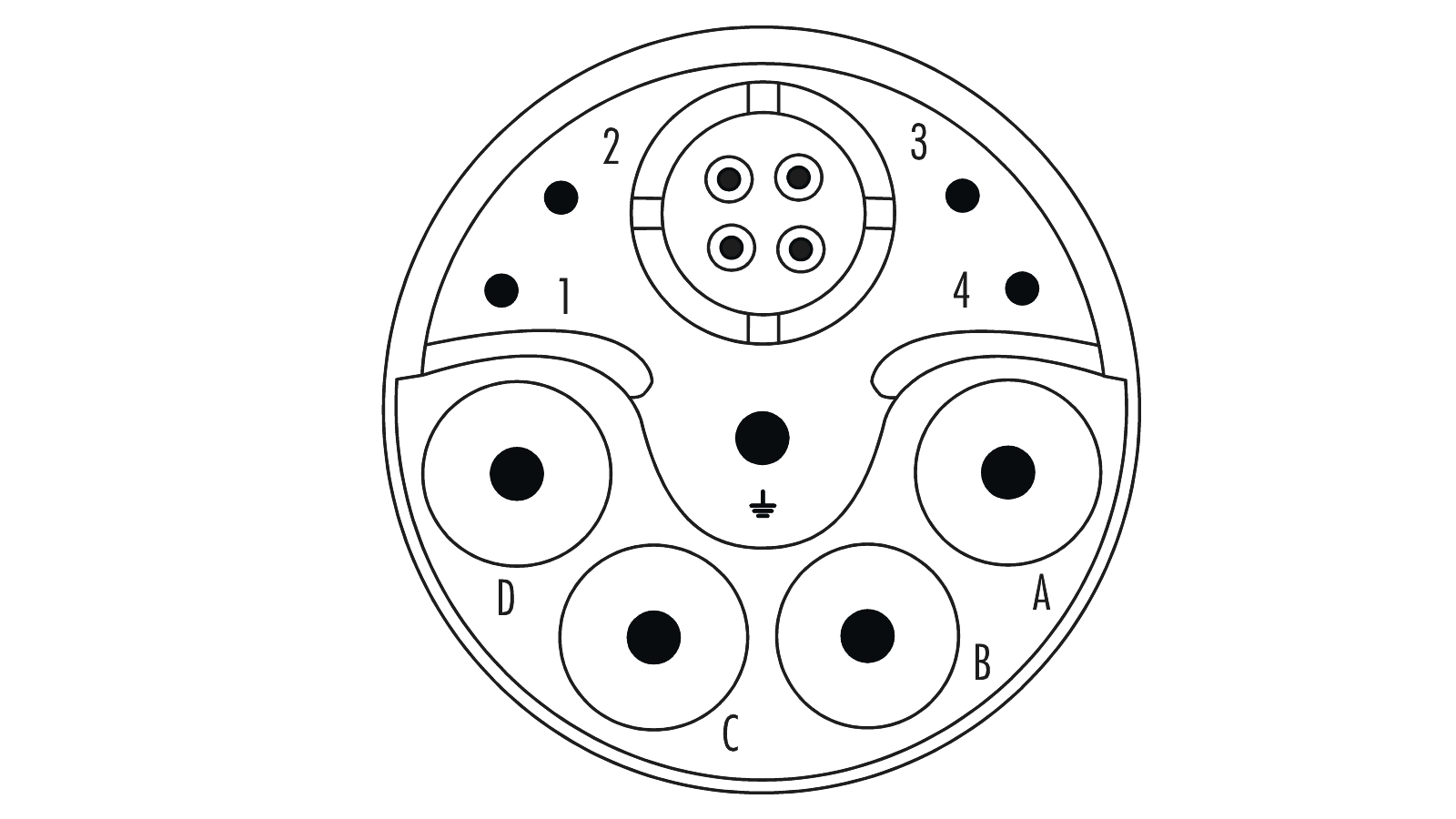

- Image des pôles : 4 + 4 + 4 + PE
- Utilisation : stylo
- couleur de l'insert Ethernet : blanc
- couleur de l'insert de contact : bleu
- Matériau de l'insert Ethernet : PBT
- Matériau du corps isolant : PBT
- Nombre de contacts Données : 4
- nombre de contacts signal : 4
- Nombre de contacts Puissance : 4
- Nombre de contacts PE : 1
- données de contact Ø : 0,8 mm
- contact-Ø signal : 1 mm
- Ø des contacts Puissance : 2 mm
- courant nominal du signal : 8 A
- Puissance nominale : 28 A
- Tension nominale pour un degré de pollution 3 Signal : 50 V~
- Tension nominale pour un degré de pollution 3 Puissance : 600 V~
- Données de résistance d'isolement : > 10^8 Ω
- Résistance d'isolement Signal : > 10^8 Ω
- Résistance d'isolement Puissance : > 10^8 Ω
- résistance de contact max. données : 3 mOhm
- résistance de contact max. du signal : 3 mOhms
- résistance de contact max. puissance : 3 mOhms
- Plage de température : -40°C...+125°C
- Degré de pollution : 3
- Inflammabilité : V-0 (UL 94)
- contacts de données correspondants : 7010940801
- contacts de signalisation adaptés : 7015961001, 7015961011
- contacts de puissance adaptés : 7010942021, 7010942023
- contacts PE/FE adaptés : 7010942021, 7010942023
Sous réserve d'erreurs et de modifications techniques
Information supplémentaire
| LEDs | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Fiches techniques
| Fiche technique | PDF(142.31 KB) |
|---|
Accessoires
-
7084954102
M23 Insert de contact hybride (w) 13 pôles (4+4+4+PE) Insert de sertissage sans contactsCHF 24.705 Disponible immédiatement
