Einsätze & Kontakte M23
M23 Hybrid Kontakteinsatz (m) 13-polig (4+4+4+PE) Crimpeinsatz ohne Kontakte
Verkaufspreis (VP) pro 1 Stück
CHF 24.70 exkl. Mwst., zzgl. Versandkosten
Artikelnr.:
7084954101
Lagerbestand:4 Sofort Lieferbar
Verpackung ab Werk:
5 Stk
Beschreibung
Hummel Stifteinsatz – M23 Hybrid Kontakteinsatz (m) 13-polig (4+4+4+PE) Crimpeinsatz ohne Kontakte
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Anschlussart: Crimpen
- Polzahl: 13

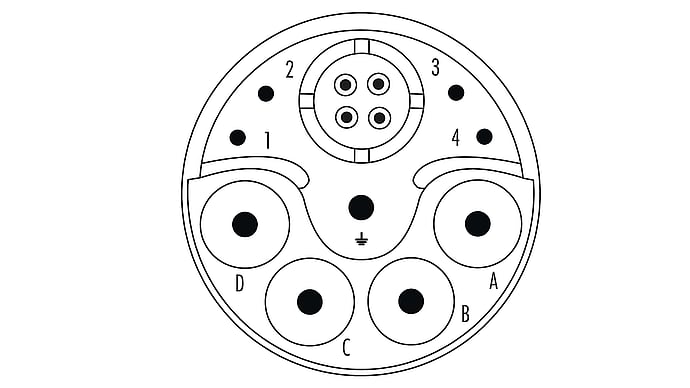

- Polbild: 4 + 4 + 4 + PE
- Einsatz: Stift
- Farbe Ethernet-Einsatz: weiss
- Farbe Kontakteinsatz: blau
- Material Ethernet-Einsatz: PBT
- Material Isolierkörper: PBT
- Anzahl der Kontakte Daten: 4
- Anzahl der Kontakte Signal: 4
- Anzahl der Kontakte Leistung: 4
- Anzahl der Kontakte PE: 1
- Kontakt-Ø Daten: 0.8 mm
- Kontakt-Ø Signal: 1 mm
- Kontakt-Ø Leistung: 2 mm
- Nennstrom Signal: 8 A
- Nennstrom Leistung: 28 A
- Nennspannung bei Verschmutzungsgrad 3 Signal: 50 V~
- Nennspannung bei Verschmutzungsgrad 3 Leistung: 600 V~
- Isolationswiderstand Daten: > 10^8 Ω
- Isolationswiderstand Signal: > 10^8 Ω
- Isolationswiderstand Leistung: > 10^8 Ω
- max. Übergangswiderstand Daten: 3 mOhm
- max. Übergangswiderstand Signal: 3 mOhm
- max. Übergangswiderstand Leistung: 3 mOhm
- Temperaturbereich: -40°C…+125°C
- Verschmutzungsgrad: 3
- Entflammbarkeit: V-0 (UL 94)
- passende Datenkontakte: 7010940801
- passende Signalkontakte: 7015961001, 7015961011
- passende Leistungskontakte: 7010942021, 7010942023
- passende PE-/FE-Kontakte: 7010942021, 7010942023
Fehler und technische Änderungen vorbehalten
Zusätzliche Information
| LEDs | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Datenblätter
| Datenblatt | PDF(142.31 KB) |
|---|
Zubehör
-
7084954102
M23 Hybrid Kontakteinsatz (w) 13-polig (4+4+4+PE) Crimpeinsatz ohne KontakteCHF 24.705 Sofort Lieferbar
