Modules tampons et modules de redondance

Module de redondance 40A pour systèmes 12V / 24V / 48V

CHF 91.70 hors TVA, frais de port en sus

Numéro d'article : RACPRO1-RD40
En stock : Disponible sur commande
10+ CHF 91.70 CHF 85.40 (6% économiser)
25+ CHF 85.40 CHF 80.95 (11% économiser)
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

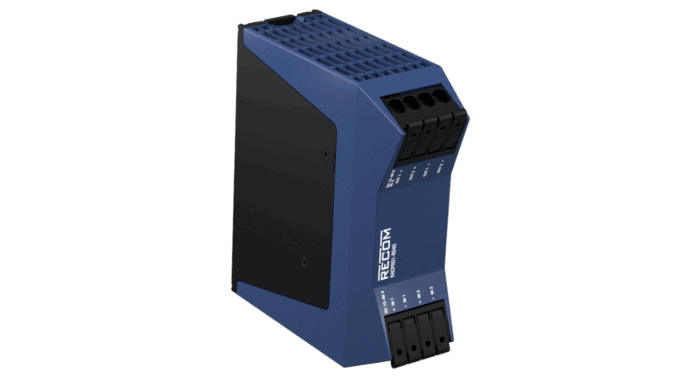

Léger et mince, le RACPRO1-RD40 est un module de diodes de redondance sur rail DIN n+1 d'une grande fiabilité, aux dimensions extrêmement compactes de 135 x 140,4 mm et d'une largeur de 43 mm seulement. La large plage d'entrée en courant continu de 9 V à 56 V permet de connecter des blocs d'alimentation avec une tension de sortie de 12 V, 24 V ou 48 V en mode redondant n+1 avec jusqu'à 20 A ou jusqu'à 40 A de sortie en mode partagé ou parallèle. Doté de la technologie MOSFET à haute efficacité, ce module est spécialement conçu pour les applications exigeantes dans l'environnement difficile de l'automatisation industrielle avec une chute de tension de seulement 140 mV. Ces appareils fournissent jusqu'à 40 A sur toute la plage de températures ambiantes de -40 °C à +70 °C avec un refroidissement par convection uniquement et une perte de puissance maximale de 5 W en général. La conception moderne unique et innovante avec des connecteurs à 25° permet une installation ou un remplacement facile et sans outils. Le produit est certifié conforme aux normes de sécurité mondiales IEC/EN/UL/CSA 62368-1. Les émissions électromagnétiques de rayonnement et de conduction sont conformes à la norme d'émission EN 61000-6-4 classe B pour l'industrie lourde et à la norme d'immunité EN 61000-6-2.

FABRIQUÉ EN EUROPE

Données techniques

  • Design fin (43 mm) avec des connecteurs à 25°.
  • Montage et démontage rapides sans outils
  • Large plage d'entrée DC de 9 V à 56 V
  • Fonctionnement en 12 V, 24 V et 48 V AlimentationsAlimentations électriques
  • Rendement maximal allant jusqu'à 99,5 %.
  • Très faible chute de tension de 140 mV
  • Perte de puissance minimale 5 W typ.
  • Réduction de la consommation d'énergie à vide <200 mW
  • Température de fonctionnement -40 °C/+70 °C
  • Pleine puissance -40 °C/+70 °C//Augmentation de puissance 150 %/5 s
  • Durée de vie maximale 268.000 h/40 °C
  • Fabriqué en Europe
  • 3 ans de garantie

Information supplémentaire

Alimentations sur rail DIN
Tension de sortie (Vdc)

12, 24, 48

Raccordement

Push-In actionné par levier

Certificats

IEC62368-1, UL62368-1

Série de produits

RACPRO

Largeur (mm)

43

Hauteur (mm)

135

Profondeur (mm)

140.4

Fabricant

Recom
LEDs
More
Garantie du fabricant

3 ans

Rendement typ.

99%

Fiches techniques

Fiche technique RACPRO1-RD40 PDF(1.04 MB)
Manuel d'installation RACPRO1-RD40 PDF(1.28 MB)

Téléchargements

Données 3D RACPRO1-RD40 Fichier zip (2.62 MB)
