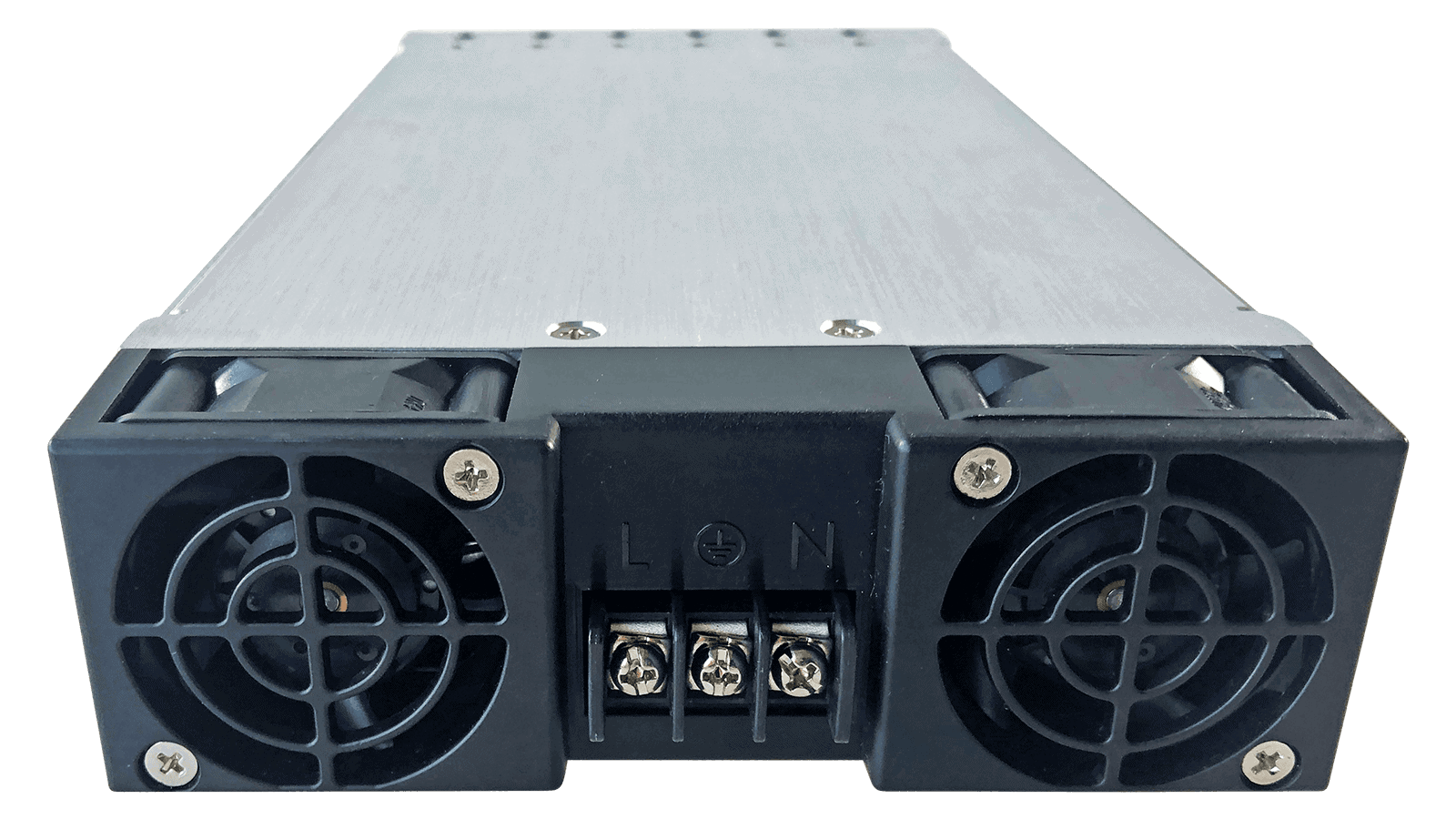

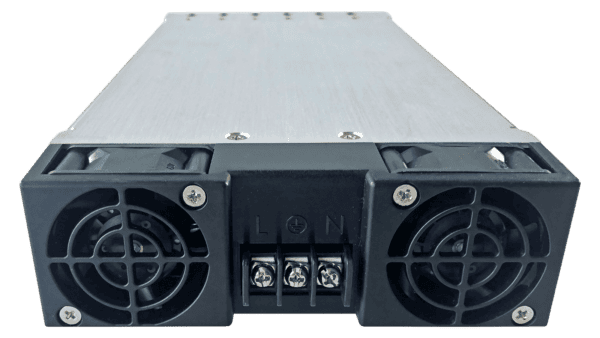

CoolX Power Pac 1800W 6-Slots
Beschreibung
CX18S von Excelsys ist eine neue, intelligente, modulare Netzteilserie mit ITE/AV Zulassung für bis zu 1800 Watt Ausgangsleistung.
CoolX1800 kann mit sechs CoolMods bestückt werden und bietet bis zu 12 isolierte DC-Ausgänge im Bereich von 1 bis 58 V. Die Ausgänge können für höhere Ströme parallel und für höhere Spannungen (bis zu 232 VDC) in Reihe geschaltet werden. Die Konfiguration kann ab Werk oder vom Anwender vorgenommen werden.
Highlights
- 91% Wirkungsgrad
- Alle Ausgänge isoliert (1850Vac)
- 12V / 24W Hilfsausgang
- Zertifiziert bis 5000 Meter Höhe
- MTBF > 200’000 Stunden
DC Module
Single Output Module
| Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
| CMA | 5 | 2.5 – 6.0 | 30 | 150 |
| CMB | 12 | 6.0 – 15.0 | 23.3 | 280 |
| CMC | 24 | 15.0 – 28.0 | 12.5 | 300 |
| CMD | 48 | 28.0 – 58.0 | 6.25 | 300 |
High Power Module (belegen 3 Slots)
| Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
| CME | 24 | 22.8 – 25.2 | 37.5 | 900 |
| CMF | 48 | 45.6 – 50.4 | 18.75 | 900 |
Dual Output Module
| Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
| CMG V1 | 24 | 3.0 – 30.0 | 4.0 | 120 |
| V2 | 24 | 3.0 – 30.0 | 4.0 | 120 |
| CMH V1 | 5 | 3.0 – 6.0 | 10.0 | 60 |
| V2 | 24 | 3.0 – 30.0 | 4.0 | 120 |
Wide Trim Module
| Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
| CMA-W01 | 5 | 1.0 – 6.0 | 30 | 150 |
| CMB-W01 | 12 | 1.0 – 15.0 | 23.3 | 280 |
| CMC-W01 | 24 | 1.0 – 28.0 | 12.5 | 300 |
| CMD-W01 | 48 | 3.0 – 58.0 | 6.25 | 300 |
Zusätzliche Information
| Modulare Netzteile | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
| More | ||||||||||||||||
|
||||||||||||||||
Datenblätter
| Datenblatt CoolX1800 | PDF(2.49 MB) |
|---|---|
| Designers Manual CoolX1800 | PDF(3.24 MB) |
Downloads
| CoolX PMBus GUI | Zip-Datei (282.06 KB) |
|---|
Zubehör
-
CMF
CoolX DC Modul CX06,CX10:48V/12.5A; CX18:48V/18.75AVorrätig (10) -
CMG
Dual DC-Modul CX06,CX10:+/- 24.0V/120W; CX18:+/-24V/200WVorrätig (13) -
CMA
CoolX DC Modul CX06,CX10:5V/21A; CX18:5V/30AVorrätig (12) -
CMB-W01
Wide Trim DC-Modul CX06,CX10:12V/180W; CX18:12V/280WVorrätig (14) -
CMH
Dual DC-Modul CX06,CX10:5V/36W, 24V/90W; CX18:5V/60W, 24V/120WVorrätig (10) -
CMD
CoolX DC Modul CX06,CX10:48V/4.17A; CX18:48V/6.25AVorrätig (21) -
CMC
CoolX DC Modul CX06,CX10:24V/8.33A; CX18:24V/12.5AVorrätig (30) -
CMA-W01
Wide Trim DC-Modul CX06,CX10:5V/105W; CX18:5V/150WVorrätig (15) -
CMB
CoolX DC Modul CX06,CX10:12V/15A; CX18:12V/23.3AVorrätig (15) -
CMC-W01
Wide Trim DC-Modul CX06,CX10:24V/200W; CX18:24V/300W(0) -
CME
CoolX DC Modul CX06,CX10:24V/25A; CX18:24V/37.5AVorrätig (8) -
CMD-W01
Wide Trim DC-Modul CX06,CX10:48V/200W; CX18:48V/300WVorrätig (5)
