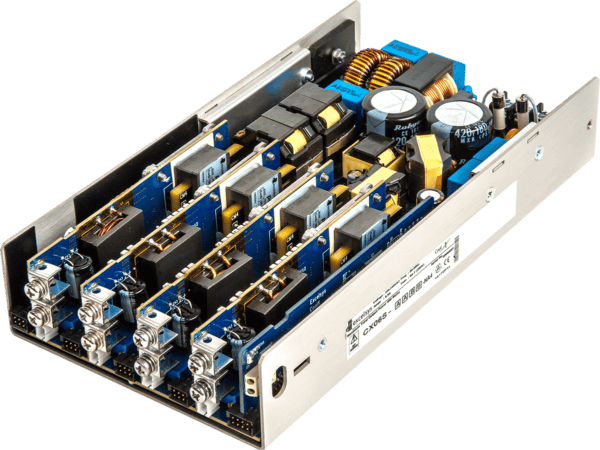

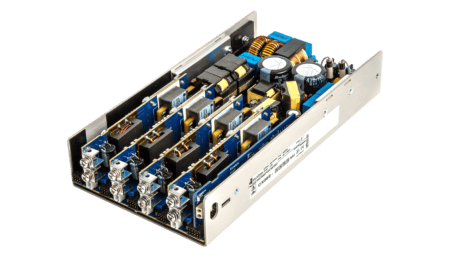

CoolX Power Pac 600W 4-Slots
Beschreibung
Als erstes lüfterloses Modularnetzteil auf dem Markt ist die revolutionäre Excelsys CoolX600-Serie eine konvektionsgekühlte, modulare Netzteilplattform mit umfassenden Funktionen und Spezifikationen. Mit einem Wirkungsgrad von 93 % liefert es 600 W in einem sehr kompakten Gehäuse von 215,9 x 114,3 x 39,1 mm
CoolX600 kann mit vier CoolMods bestückt werden und bietet bis zu acht isolierte DC-Ausgänge im Bereich von 1 bis 58 V. Die Ausgänge können für höhere Ströme parallel und für höhere Spannungen (bis zu 232 VDC) in Reihe geschaltet werden. Die Konfiguration kann ab Werk oder vom Anwender vorgenommen werden.
Highlights
- 93% Wirkungsgrad
- Keine Lüfter, kein Lärm, keine Vibrationen
- 12V / 24W Hilfsausgang
- Zertifiziert bis 5000 Meter Höhe
- MTBF > 400,000 Stunden
DC Module
Single Output Module
Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
CMA | 5 | 2.5 – 6.0 | 21 | 105 |
CMB | 12 | 6.0 – 15.0 | 15 | 180 |
CMC | 24 | 15.0 – 28.0 | 8.3 | 200 |
CMD | 48 | 28.0 – 58.0 | 4.2 | 200 |
High Power Module (belegen 3 Slots)
Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
CME | 24 | 22.8 – 25.2 | 25 | 550 |
CMF | 48 | 45.6 – 50.4 | 12.5 | 550 |
Dual Output Module
Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
CMG V1 | 24 | 3.0 – 30.0 | 3.0 | 90 |
V2 | 24 | 3.0 – 30.0 | 3.0 | 90 |
CMH V1 | 5 | 3.0 – 6.0 | 6.0 | 36 |
V2 | 24 | 3.0 – 30.0 | 3.0 | 90 |
Wide Trim Module
Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
CMA-W01 | 5 | 1.0 – 6.0 | 21 | 105 |
CMB-W01 | 12 | 1.0 – 15.0 | 15 | 180 |
CMC-W01 | 24 | 1.0 – 28.0 | 8.4 | 200 |
CMD-W01 | 48 | 3.0 – 58.0 | 4.2 | 200 |
Hochspannungsmodul
Modul | Vdc Nominal | Einstellbereich | Imax (A) | Leistung (W) |
CMK | 200 | 175 – 205 | 0.6 | 132 |
Zusätzliche Information
Modulare Netzteile | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
More | ||||||||||||||||
|
Datenblätter
Datenblatt CoolX600 | PDF(1.85 MB) |
---|---|
PMBus Manual | PDF(616.23 KB) |
CoolX600 Designers Manual | PDF(1.2 MB) |
Downloads
CoolX PMBus GUI | Zip-Datei (282.06 KB) |
---|
Videos
Zubehör
-
CMA-W01
Wide Trim DC-Modul CX06,CX10:5V/105W; CX18:5V/150WVorrätig (15) -
CMD
CoolX DC Modul CX06,CX10:48V/4.17A; CX18:48V/6.25A(0) -
CMC
CoolX DC Modul CX06,CX10:24V/8.33A; CX18:24V/12.5A(0) -
CME
CoolX DC Modul CX06,CX10:24V/25A; CX18:24V/37.5AVorrätig (10) -
CMG
Dual DC-Modul CX06,CX10:+/- 24.0V/120W; CX18:+/-24V/200W(0) -
CMH
Dual DC-Modul CX06,CX10:5V/36W, 24V/90W; CX18:5V/60W, 24V/120WVorrätig (10) -
CMB
CoolX DC Modul CX06,CX10:12V/15A; CX18:12V/23.3AVorrätig (7) -
Z000836
CoolX600 Series LinksVorrätig (100) -
CMF
CoolX DC Modul CX06,CX10:48V/12.5A; CX18:48V/18.75AVorrätig (10) -
CMA
CoolX DC Modul CX06,CX10:5V/21A; CX18:5V/30AVorrätig (22) -
CMB-W01
Wide Trim DC-Modul CX06,CX10:12V/180W; CX18:12V/280WVorrätig (14) -
CMC-W01
Wide Trim DC-Modul CX06,CX10:24V/200W; CX18:24V/300WVorrätig (10) -
CMD-W01
Wide Trim DC-Modul CX06,CX10:48V/200W; CX18:48V/300W(0) -
Z000837
CoolX600 Parallel LinksVorrätig (93)
