80W LED Treiber CP 700…2100mA/27V…56V
Beschreibung
Der LED Treiber LDC-80 mit Konstantleistungsausgang ist ausgelegt für den Betrieb von LED Beleuchtungsanwendungen mit 700mA bis 2100mA im Spannungsbereich von 27 bis 56Vdc. Durch die Konstantleistungstopologie stehen die vollen 80W im Strombereich von 1430mA bis 2100mA zur Verfügung.
Widerstandswerte für Stromeinstellung
Strom | Widerstandswert | Artikel |
700mA | Offen | – |
900mA | 180kOhm | MRS16000C1803FC100 |
950mA | 150kOhm | MBB02070C1503FCT00 |
1050mA | 100kOhm | MBA02040C1003FCT00 |
1200mA | 68kOhm | MBA02040C6802FCT00 |
1400mA (ab Werk) | 47kOhm | MBA02040C4702FCT00 |
1600mA | 33kOhm | MBA02040C3302FCT00 |
1900mA | 24kOhm | MBA02040C2402FCT00 |
2100mA | 18kOhm | MBA02040C1802FCT00 |
Technische Daten
- Ausgangsstrom 700 bis 2100mA. Einstellbar mit Festwiderstand
- Spannungsbereich 27 bis 56Vdc
- Volle Leistung von 1430mA bis 2100mA
- SELV und Isoliert
- Abmessungen 360 x 30 x 21mm (L x B x H)
Zusätzliche Information
LED Konstantstrom | ||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||
More | ||||||||||||||||||||||||||
|
Datenblätter
Datenblatt LDC-80 Serie | PDF(219.68 KB) |
---|---|
Test Report LDC-80 | PDF(576.73 KB) |
Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
Downloads
3D Daten LDC-80 | Zip-Datei (103.1 KB) |
---|
Videos
Zubehör
-
MBA02040C6802FCT00
Stromeinstellwiderstand LDC-35, 500mA / LDC-55, 900mA / LDC-80, 1200mAVorrätig (538) -
MBA02040C1802FCT00
Stromeinstellwiderstand LDC-35, 950mA / LDC-55, 1600mA / LDC-80, 2100mAVorrätig (608) -
MBA02040C3302FCT00
Stromeinstellwiderstand LDC-35, 700mA / LDC-55, 1200mA / LDC-80, 1600mAVorrätig (467) -

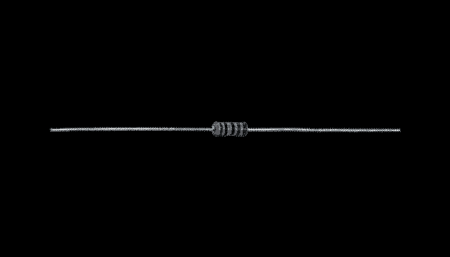

MBB02070C1503FCT00
Stromeinstellwiderstand LDC-35, 400mA / LDC-55, 700mA / LDC-80, 950mAVorrätig (567) -
MBA02040C1003FCT00
Stromeinstellwiderstand LDC-35, 450mA / LDC-80, 1050mAVorrätig (302) -
MRS16000C1803FC100
Stromeinstellwiderstand LDC-80, 900mAVorrätig (45) -
MBA02040C2402FCT00
Stromeinstellwiderstand LDC-35, 800mA / LDC-55, 1450mA / LDC-80, 1900mAVorrätig (339)
