LED Konstantstrom

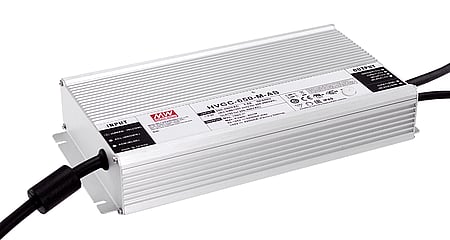

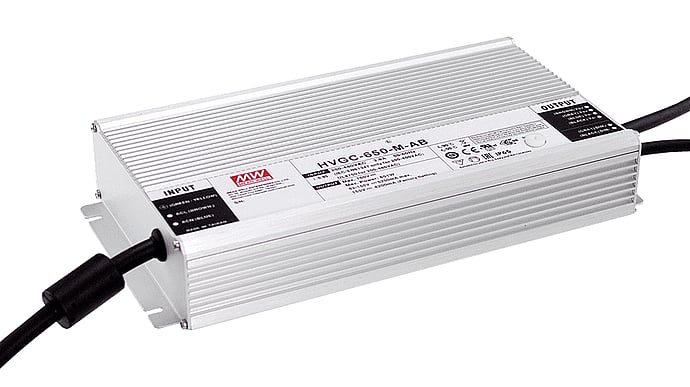

650W LED Treiber CP 11.2A…14A / 24V…58V, 3in1 Dimming
Artikelnr.:
HVGC-650-U-AB
Lagerbestand: (0)
Für Preisanzeige bitte anmelden.
Beschreibung
Der LED Treiber HVGC-650 mit 650W Konstantleistungsausgang ist ausgelegt für den Betrieb von LED Beleuchtungsanwendungen mit Konstantstrom. Der hohe Eingangsspannungsbereich von 180 bis 528Vac ermöglicht den Einsatz in Anwendungen mit 3-Phasennetz ohne Neutralleiter.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 0.6V=6% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 6kΩ =6% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 6% Duty Cycle=6% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 6% bis 100% vom eingestellten Ausgangsstrom.
Technische Daten
- Eingangsspannung 180 bis 528Vac
- Ausgangsstrom einstellbar mit eingebautem Potentiometer
- Erweiterter Arbeitsbereich durch Konstantleistungsdesign
- Ausgangsspannungsbereiche 24 – 58Vdc
- Strombereich für volle Leistung 11200mA – 14000mA
- Einstellbereich für Ausgangsstrom am Netzteil 5600 – 14000mA
- Strom ab Werk auf 11200mA eingestellt
- Metallgehäuse mit IP65
- Eingebaute 3in1 Dimming Funktion (0-10V, 10V PWM Signal, Widerstand)
- Abmessungen 280 x 144 x 48.5mm (L x B x H)
Zusätzliche Information
| LED Konstantstrom | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
Datenblätter
| Datenblatt HVGC-650 Serie | PDF(588.23 KB) |
|---|---|
| Test Report HVGC-650-U | PDF(810.95 KB) |
| Installationsanleitung LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Step File HVGC-650 | Zip-Datei (505.96 KB) |
|---|
