200W LED Treiber Konstantstrom 1050mA/95-190V, 3in1 dimming
Beschreibung

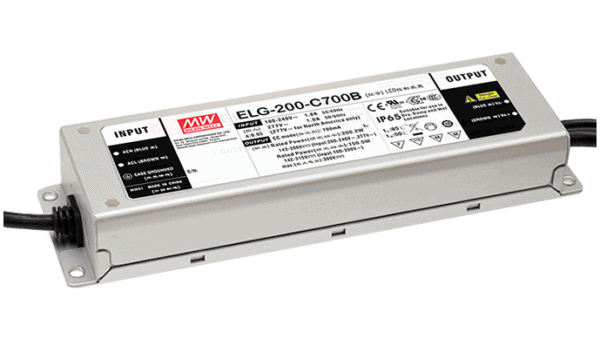

MEAN WELL ELG-200-CxxB-3Y ist ein LED Treiber für den Einsatz als Konstantstromquelle. Version mit Erdanschluss am Kabel, mit 3in1 Dimming Funktion (dim-to-off).
Die “B” Versionen der ELG LED Konverter haben eine eingebaute 3in1 Dimmschnittstelle. Am separaten Steuerkabel kann der Ausgangsstrom mit 0/1-10V, PWM Ansteuerung oder Widerstand geregelt werden.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% vom Ausgangsstrom.
Technische Daten
- Eingangsspannung 100 bis 305Vac (Derating bei tiefer Eingangsspannung beachten)
- Eingebaute 3in1 Dimming Funktion (0-10Vdc, PWM, Widerstand)
- Leerlaufstromverbrauch <0.5W
- Lebensdauer >50’000 Stunden
- IP67 Design, Geschützt gegen kurzzeitiges Untertauchen
- Voll vergossen im Metallgehäuse
- Betriebstemperaturbereich von -40°C bis +70°C
- Abmessungen 244 x 71 x 37.5mm (L x B x H)
Zusätzliche Information
| LED Konstantstrom | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||
| More | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
Datenblätter
| Datenblatt ELG-200-C Serie | PDF(474.49 KB) |
|---|---|
| Test Report ELG-200-C1050 | PDF(696.2 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Daten ELG-200-C | Zip-Datei (207.95 KB) |
|---|
