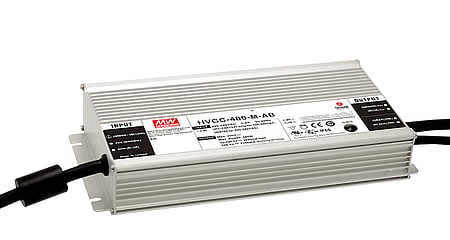

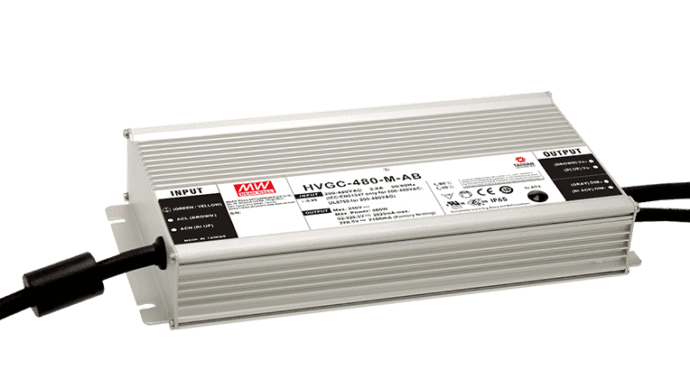

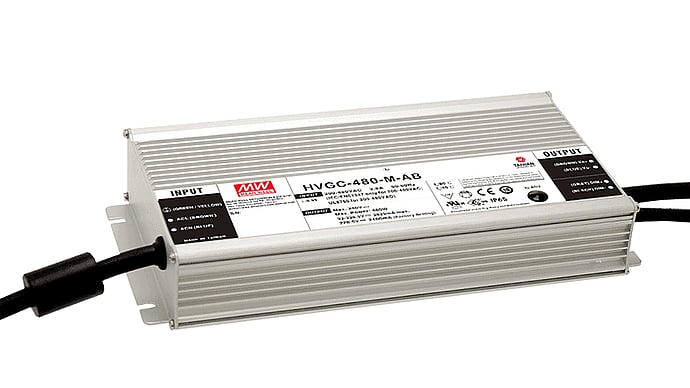

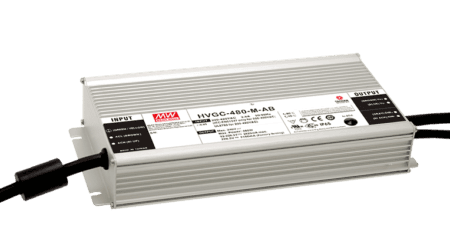

480W LED Treiber CP 1400mA / 137…343V max, 3in1 Dimming
CHF 233.10 exkl. Mwst., zzgl. Versandkosten
Beschreibung
Der LED Treiber HVGC-480 mit 480W Konstantleistungsausgang ist ausgelegt für den Betrieb von LED Beleuchtungsanwendungen mit Konstantstrom. Der hohe Eingangsspannungsbereich von 180 bis 528Vac ermöglicht den Einsatz in Anwendungen mit 3-Phasennetz ohne Neutralleiter.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 0.6V=6% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 6kΩ =6% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 6% Duty Cycle=6% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 6% bis 100% vom eingestellten Ausgangsstrom.
Technische Daten
- Eingangsspannung 180 bis 528Vac
- Ausgangsstrom einstellbar mit eingebautem Potentiometer
- Erweiterter Arbeitsbereich durch Konstantleistungsdesign
- Ausgangsspannungsbereich HVGC-480-L: 137 – 343Vdc
- Strombereich für volle Leistung HVGC-480-L: 1400 – 1750mA
- Strom ab Werk auf 1400mA eingestellt
- Einstellbereich für Ausgangsstrom am Netzteil HVGC-480-L: 700 – 1750mA
- Metallgehäuse mit IP65
- Eingebaute 3in1 Dimming Funktion (0-10V, 10V PWM Signal, Widerstand)
- Abmessungen 262 x 125 x 43.8mm (L x B x H)
Zusätzliche Information
| LED Konstantstrom | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
Datenblätter
| Datenblatt HVGC-480 Serie | PDF(361.95 KB) |
|---|---|
| Test Report HVGC-480-L | PDF(543.66 KB) |
| Installationsanleitung LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Step File HVGC-480 | Zip-Datei (172.5 KB) |
|---|
Zubehör
-
P16NP104MAB15
100K Ohm Dimmregler linear191 Sofort Lieferbar -
ESB001.LED.230VAC
Einschaltstrombegrenzer (Version DIN-Rail), 43A, ultrakompaktCHF 55.4034 Sofort Lieferbar -
207-1331
Wago IPx8 Gelbox, für Aderleitungen, Abzweig (mit Gel), Grösse 112 Sofort Lieferbar -
DAP-04-S01
DALI zu PWM KonverterCHF 30.2022 Sofort Lieferbar -
221-412
WAGO COMPACT-Verbindungsklemme, 2 Leiter6006 Sofort Lieferbar -
KAA-4R4V-10S
4 Kanal KNX Dimmaktor 0-10V / 1-10V, 10A pro Kanal, mit KNX SecureCHF 141.5016 Sofort Lieferbar -
THB.387.AB3A
Rundstecker, 3p, Stift+Buchse, Schraubanschluss, Drahtschutz, D7-12mm, IP68CHF 11.00Nicht vorrätig -
863-4
AC Connector 8638288 Sofort Lieferbar
Ähnliche Produkte
-
HLG-320H-C1750B
320W LED Treiber 1750mA/91…183V, 3in1 DimmingCHF 122.00Nicht vorrätig -
HLG-320H-C700B
300W LED Treiber 700mA/214…428V, 3in1 DimmingCHF 122.00Nicht vorrätig -
HLG-320H-C3500A
320W LED Treiber 3500mA/46…91VCHF 118.00Nicht vorrätig -
PCD-25-350B
20W LED Treiber 350mA/40…58V, TRIAC DimmingCHF 20.302 Sofort Lieferbar -
PCD-16-1400B
16W LED Treiber 1400mA/8…12V, TRIAC DimmingCHF 19.00Nicht vorrätig -
HLG-320H-C2800B
320W LED Treiber 2800mA/57…114V, 3in1 DimmingCHF 122.00Nicht vorrätig -
HVGC-480-M-AB
480W LED Treiber CP 2100mA / 228.5V, 3in1 DimmingCHF 233.10Nicht vorrätig -
PCD-25-1400B
25W LED Treiber 1400mA/12…18V, TRIAC DimmingCHF 20.30Nicht vorrätig -

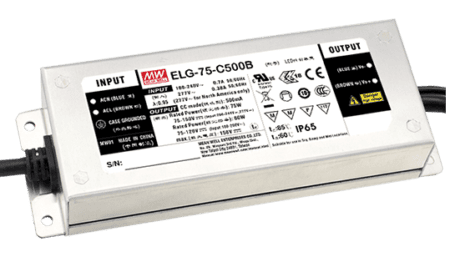

ELG-75-C350B-3Y
