150W LED Treiber CV+CC 24V/6.25A, 3in1 Dimming
Beschreibung

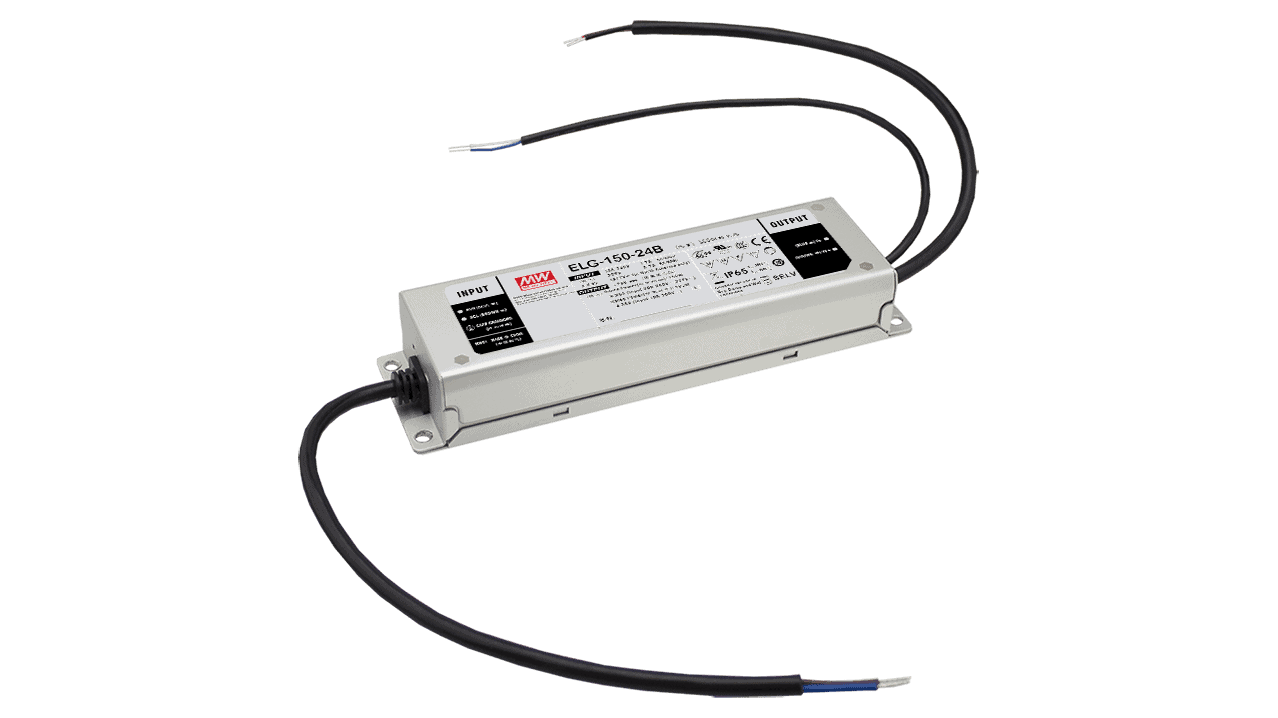

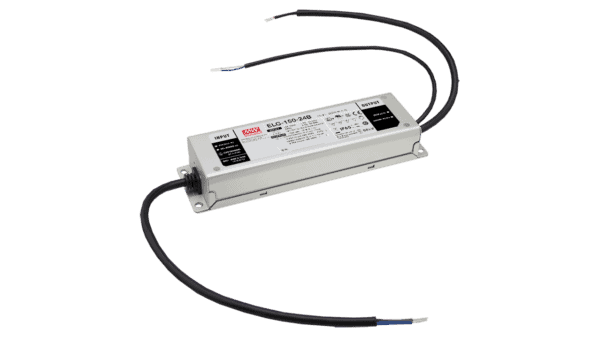

MEAN WELL ELG-150-24B-3Y ist ein LED Treiber für den Einsatz als Konstantspannungs- oder Konstantstromquelle. Version mit Erdanschluss am Kabel, mit 3in1 Dimming Funktion (dim-to-off).
Die “B” Versionen der ELG LED Konverter haben eine eingebaute 3in1 Dimmschnittstelle. Am separaten Steuerkabel kann der Ausgangsstrom mit 0/1-10V, PWM Ansteuerung oder Widerstand geregelt werden.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.
Technische Daten
- Einsetzbar als Konstantspannungs- und als Konstantstromquelle
- Eingebaute 3in1 Dimming Funktion (0-10Vdc, PWM, Widerstand)
- Leerlaufstromverbrauch 0.5W
- Lebensdauer >50’000 Stunden
- IP67 Design, Geschützt gegen kurzzeitiges Untertauchen
- Voll vergossen im Metallgehäuse
- Betriebstemperaturbereich von -40°C bis +70°C
- Abmessungen 219 x 63 x 35.5mm (L x B x H)
Zusätzliche Information
| LED Konstantspannung | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
Datenblätter
| Datenblatt ELG-150 | PDF(526.03 KB) |
|---|---|
| Test Report ELG-150-24 | PDF(437.92 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Daten ELG-150 Serie | Zip-Datei (507.87 KB) |
|---|
