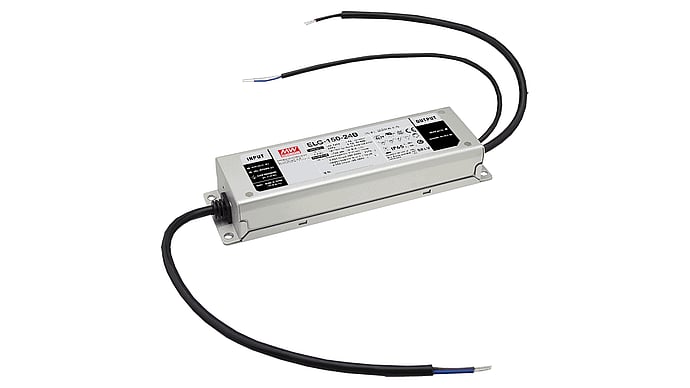

150W Driver LED CV+CC 24V/6.25A, 3in1 Dimming
CHF 70.20 hors TVA, frais de port en sus
Description
MEAN WELL ELG-150-24B-3Y est un Driver LED pour une utilisation comme source de tension constante ou de courant constant. Version avec connexion à la terre sur le câble, avec 3in1 fonction de variation (dim-to-off).
Les versions "B" des Convertisseur LED ELG sont dotées d'une interface de variation 3 en 1 intégrée. Sur le câble de commande séparé, le courant de sortie peut être réglé avec 0/1-10V, PWM Contrôle ou résistance.
Contrôle
- signal 0/1-10V (10V=100% Iout, 1V=10% Iout, 0V=arrêt)
- Résistance (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Arrêt)
- Signal PWM 10V (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=arrêt)
Plage de variation
La plage de gradation est de 8% à 100% par rapport à la puissance nominale. Pour obtenir un bon résultat de variation, nous recommandons d'utiliser le Driver LED avec une charge d'au moins 90%.
Données techniques
- Utilisable comme source de tension constante et comme source de courant constant
- Fonction de gradation 3en1 intégrée (0-10Vdc, PWM, résistance)
- consommation de courant à vide 0.5W
- Durée de vie >50'000 heures
- Design IP67, protégé contre l'immersion de courte durée
- Entièrement moulé dans un boîtier métallique
- Plage de températures de fonctionnement de -40°C à +70°C
- Dimensions 219 x 63 x 35.5mm (L x l x H)
Information supplémentaire
| LED tension constante | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
Fiches techniques
| Fiche technique ELG-150 | PDF(1.39 MB) |
|---|---|
| Rapport de test ELG-150-24 | PDF(343.43 KB) |
| Instructions d'installation Mean Well Driver LED | PDF(1.2 MB) |
| Déclaration de l'empreinte carbone ELG-150-V-B | PDF(74.1 KB) |
Téléchargements
| Données 3D de la série ELG-150 | Fichier zip (507.87 KB) |
|---|
