96W LED Treiber CV+CC 24V/4A, 3in1 Dimming
CHF 56.00 exkl. Mwst., zzgl. Versandkosten
Beschreibung

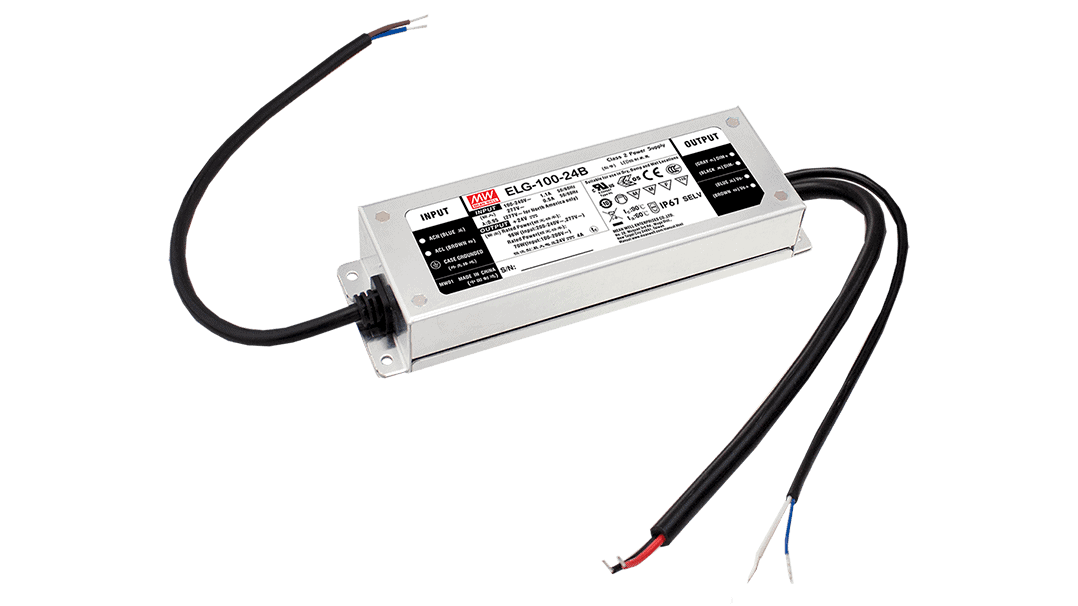

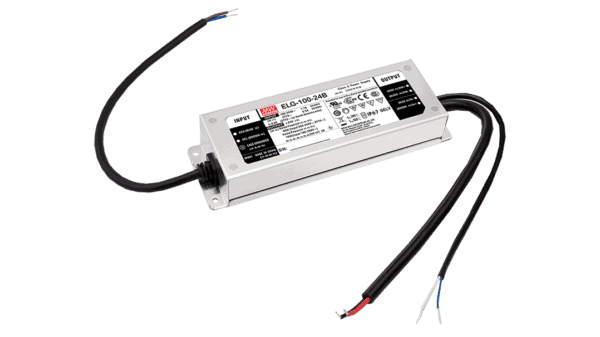

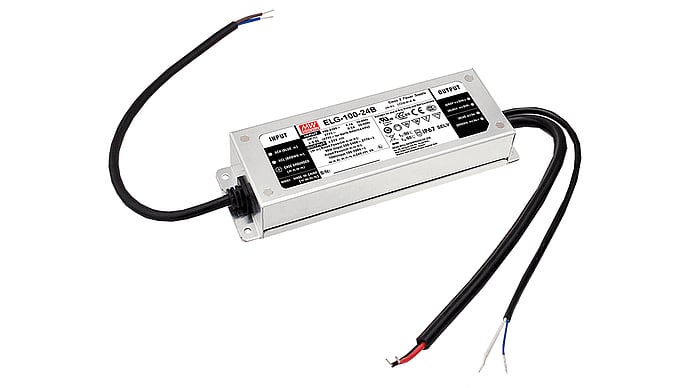

MEAN WELL ELG-100-24B-3Y ist ein LED Treiber für den Einsatz als Konstantspannungs- oder Konstantstromquelle. Version mit Erdanschluss am Kabel, mit 3in1 Dimming Funktion (dim-to-off).
Die “B” Versionen der ELG LED Konverter haben eine eingebaute 3in1 Dimmschnittstelle. Am separaten Steuerkabel kann der Ausgangsstrom mit 0/1-10V, PWM Ansteuerung oder Widerstand geregelt werden.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.
Technische Daten
- Einsetzbar als Konstantspannungs- und als Konstantstromquelle
- Leerlaufstromverbrauch <0.5W
- Lebensdauer >50’000 Stunden
- IP67 Design, Geschützt gegen kurzzeitiges Untertauchen
- Voll vergossen im Metallgehäuse
- Betriebstemperaturbereich von -40°C bis +70°C
- Abmessungen 199 x 63 x 35.5mm (L x B x H)
Zusätzliche Information
| LED Konstantspannung | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
Datenblätter
| Datenblatt ELG-100 | PDF(1.02 MB) |
|---|---|
| Test Report ELG-100-24 | PDF(348.09 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
| Carbon Footprint declaration ELG-100-V-B | PDF(74.11 KB) |
Downloads
| 3D Daten ELG-100 Serie | Zip-Datei (310.09 KB) |
|---|
