DC/DC Leiterplattenmontage

5W DC/DC Wandler, Eingang 3…17V, Ausgang 0.9…6.0/1000mA, LGA

CHF 4.65 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: RPM5.0-1.0-CT
Lagerbestand:30 Sofort Lieferbar
Verpackung ab Werk: 30 Stück
5+ CHF 4.65 CHF 4.45 (4% sparen)
10+ CHF 4.45 CHF 4.30 (7% sparen)
25+ CHF 4.30 CHF 4.25 (8% sparen)
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

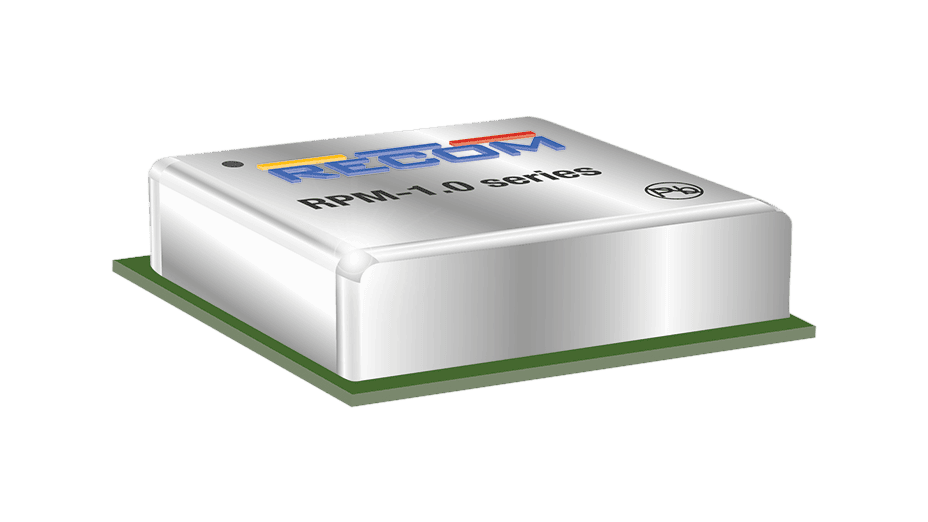

Bei der RPM-1.0-Serie handelt es sich um ein nichtisoliertes 1A-Schaltregler-Leistungsmodul mit einer ganzen Reihe von Funktionen, darunter einstellbarem Ausgang, Sequenzierung, Soft-Start-Steuerung, Ein/Aus-Steuerung und Power-Good-Signale. Das ultrakompakte Modul hat ein Profil von nur 3,75mm, aber mit einem Wirkungsgrad von bis zu 99% kann das Gerät bei Volllast in Umgebungstemperaturen von bis zu +107°C ohne Zwangsluftkühlung betrieben werden. Das Gehäuse ist komplett mit 6-seitiger Abschirmung für optimale EMV-Leistung und hervorragendes Wärmemanagement.

Technische Daten

  • Hohe Leistungsdichte (LxBxH = 12,19 x 12,19 x 3,75mm)
  • Breiter Betriebstemperaturbereich -40°C bis +107°C bei Volllast
  • Wirkungsgrad bis zu 99%, keine Kühlkörper erforderlich
  • 6-seitige Abschirmung
  • Thermisch und EMV-optimiertes LGA-Gehäuse mit 25 Pads
  • Kompakter DOSA-kompatibler Fussabdruck
  • Niedriges Profil

Zusätzliche Information

DC-DC Wandler
Ausgangsspannung (Vdc)

1.2, 1.5, 1.8, 2.5, 3.3, 5, 5.1

Ausgangsspannungsbereich (Vdc)

0.9…6

Leistung (W)

5

Ausgangsstrom (mA)

1000

Eingangsspannung Nominal (Vdc)

3.3, 5, 9, 12

I/O Isolation

nicht isoliert

Regulierung

Regulated

Bauform

LGA

Länge (mm)

12.19

Breite (mm)

12.19

Höhe (mm)

3.75

Hersteller

Recom

More
Eingangsspannungsbereich (Vdc)

3…17

Temperaturbereich

-40…+105°C

Datenblätter

Datenblatt RPM-1.0 PDF(312.81 KB)

Downloads

3D Step File RPM-1.0 Zip-Datei (160.54 KB)

Videos


Increase your power density with 3D packaging
