DC/DC Leiterplattenmontage

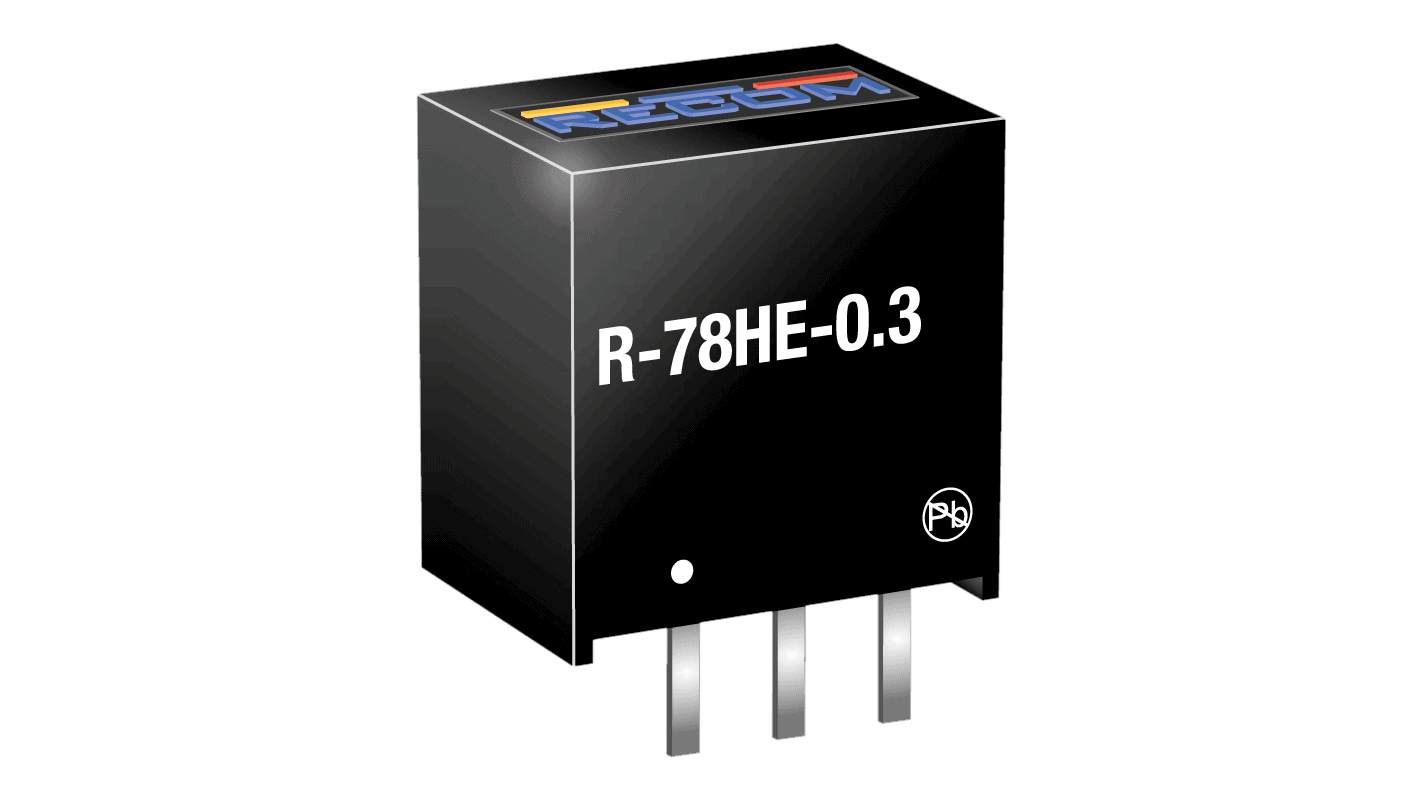

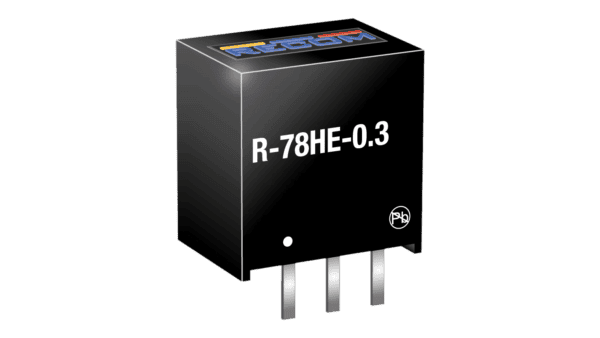

2.5W DC/DC Wandler, Eingang 6.5…72V, Ausgang 5V/300mA, SIP3

2.5W DC/DC Wandler, Eingang 6.5…72V, Ausgang 5V/300mA, SIP3

CHF 5.50 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: R-78HE5.0-0.3
Lagerbestand:42 Sofort Lieferbar
Verpackung ab Werk: 42 Stück
10+ CHF 5.50 CHF 5.25 (4% sparen)
25+ CHF 5.25 CHF 5.10 (7% sparen)
50+ CHF 5.10 CHF 5.00 (9% sparen)
100+ CHF 5.00 CHF 4.85 (11% sparen)
WunschlisteWunschliste
Wunschliste
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

Der R-78HE-5.0-0.3 ist ein kostengünstiges Schaltreglermodul in einem kompakten SIP3-Gehäuse, das speziell für batteriebetriebene Anwendungen entwickelt wurde, aber auch für viele andere Anwendungen mit hoher Eingangsspannung geeignet ist. Der aussergewöhnlich weite Eingangsspannungs- und Betriebstemperaturbereich, die hohe MTBF (15 Mio. Std.), die präzise Regelung und der niedrige Ruhestromverbrauch machen diesen Wandler ideal für 36V/48V-Lithium-Ionen- und 12V/24V/48V-Blei-Säure-Batterieanwendungen. Die Fähigkeit, Überspannungen von 100V standzuhalten, bedeutet, dass externe Spannungsklemmschaltungen überflüssig sind und nur ein einfacher LC-Filter für die EMV-Konformität der Klassen A und B erforderlich ist.

Technische Daten

  • Konzipiert für batteriebetriebene Anwendungen von 12V – 60V
  • Grosser Eingangsbereich (6,5V – 72V)
  • 100V Überspannungsfestigkeit
  • Betrieb bei -40°C bis +105°C bei 48V Eingangsspannung, Volllast
  • Kurzschlussgeschützt
  • Wirkungsgrad bis zu 83%, keine Kühlkörper erforderlich

Zusätzliche Information

DC-DC Wandler
Ausgangsspannung (Vdc)

5

Leistung (W)

2.5

Ausgangsstrom (mA)

300

Eingangsspannung Nominal (Vdc)

9, 12, 24, 36, 48

Eingangsspannungsverhältnis

11:1

I/O Isolation

nicht isoliert

Regulierung

Regulated

Bauform

SIP3

Länge (mm)

11.5

Breite (mm)

8.5

Höhe (mm)

12.5

Anwendung

ITE/AV

Hersteller

Recom
LEDs
More
Eingangsspannungsbereich (Vdc)

6.5…72

Temperaturbereich

-40…+105°C

Wirkungsgrad typ.

83%

Datenblätter

Specification R-78HE-03 PDF(222.61 KB)

Downloads

3D Step File R-78HE Zip-Datei (53.44 KB)
