Gehäuse M40 Hybrid Kabelsteckverbinder
CHF 116.80 exkl. Mwst., zzgl. Versandkosten
Beschreibung

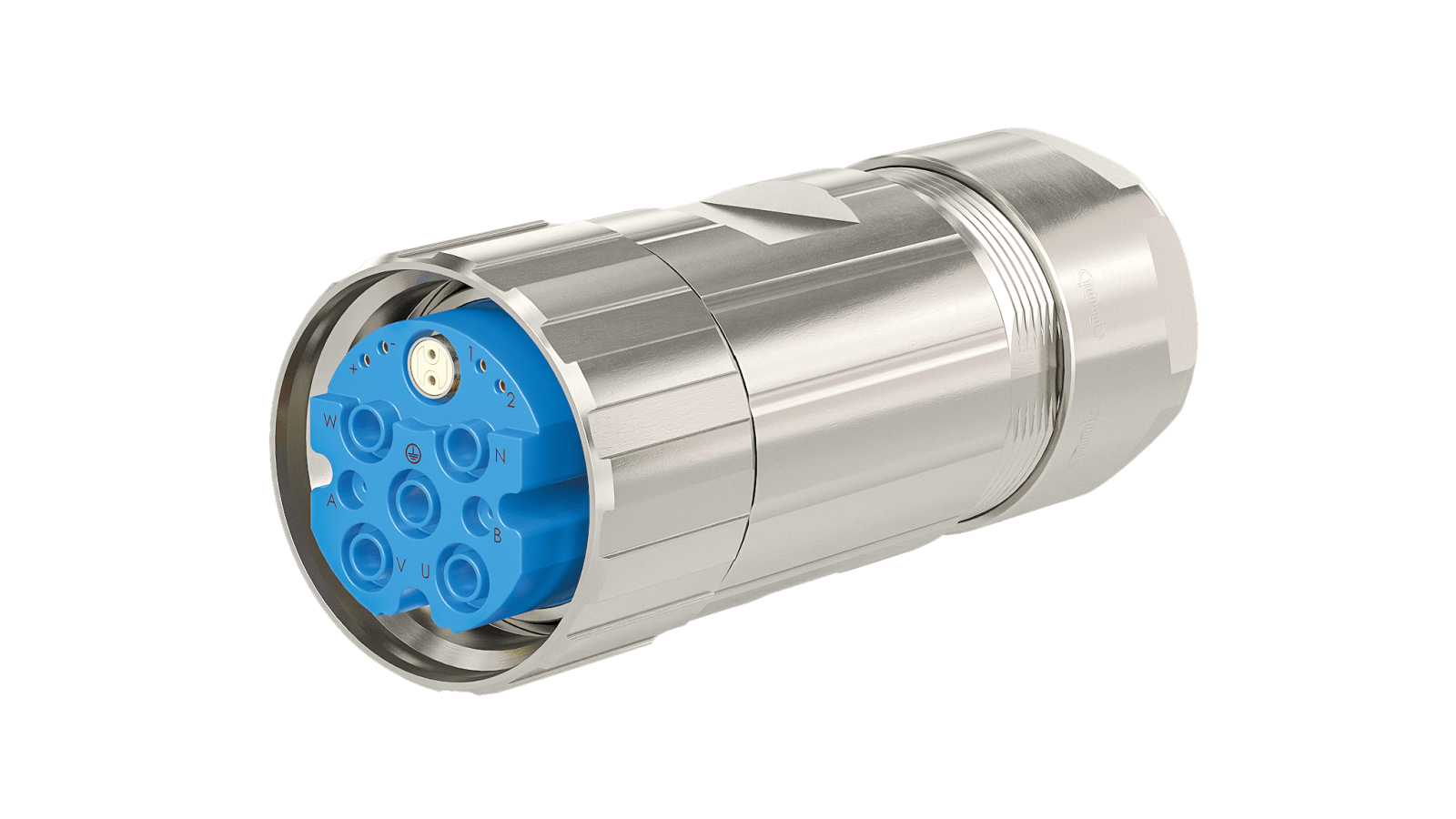

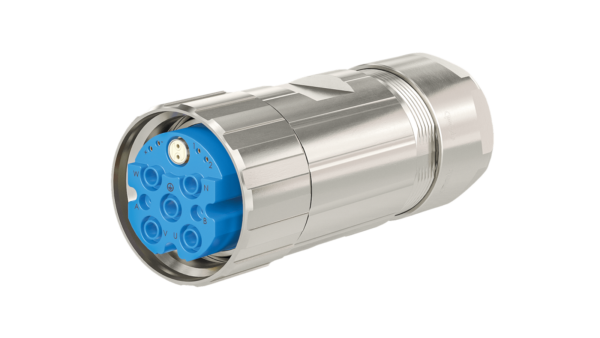

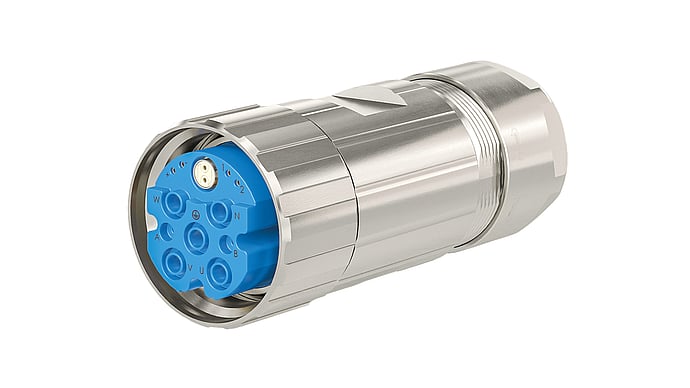

M40 Hybrid Kabelsteckverbinder (Gehäuse inklusive Einsatz für Buchsen, exkl. Kontakte)
Die Steckverbinderserie M 40 ist hochstromgeeignet und kommt vorzugsweise bei schweren Antriebsanwendungen zum Einsatz. Das hochwertige Metallgehäuse erfüllt alle Anforderungen an ein raues Industrieumfeld und überzeugt durch eine hohe Lebensdauer.
.
// geeignet für Hochstromanwendungen
// sicherer EMV-Schutz
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Gehäusebauform: Kabel
- Material Gehäuse: Zink-Druckguss
- Material Gehäuseoberfläche: vernickelt
- Einsatz: Buchse
- Ausführung: Schraub
- Innengewinde steckseitig: M40 x 1,5
- Rändelmutter-Ø steckseitig: 46 mm
- Verriegelungsart: Verschrauben
- Schirmung: geschirmt
- Dichtungsart: O-Ring
- Material Dichtungen/O-Ringe: FKM (FPM), NBR
- Kabeldurchmesser: 13-18 mm

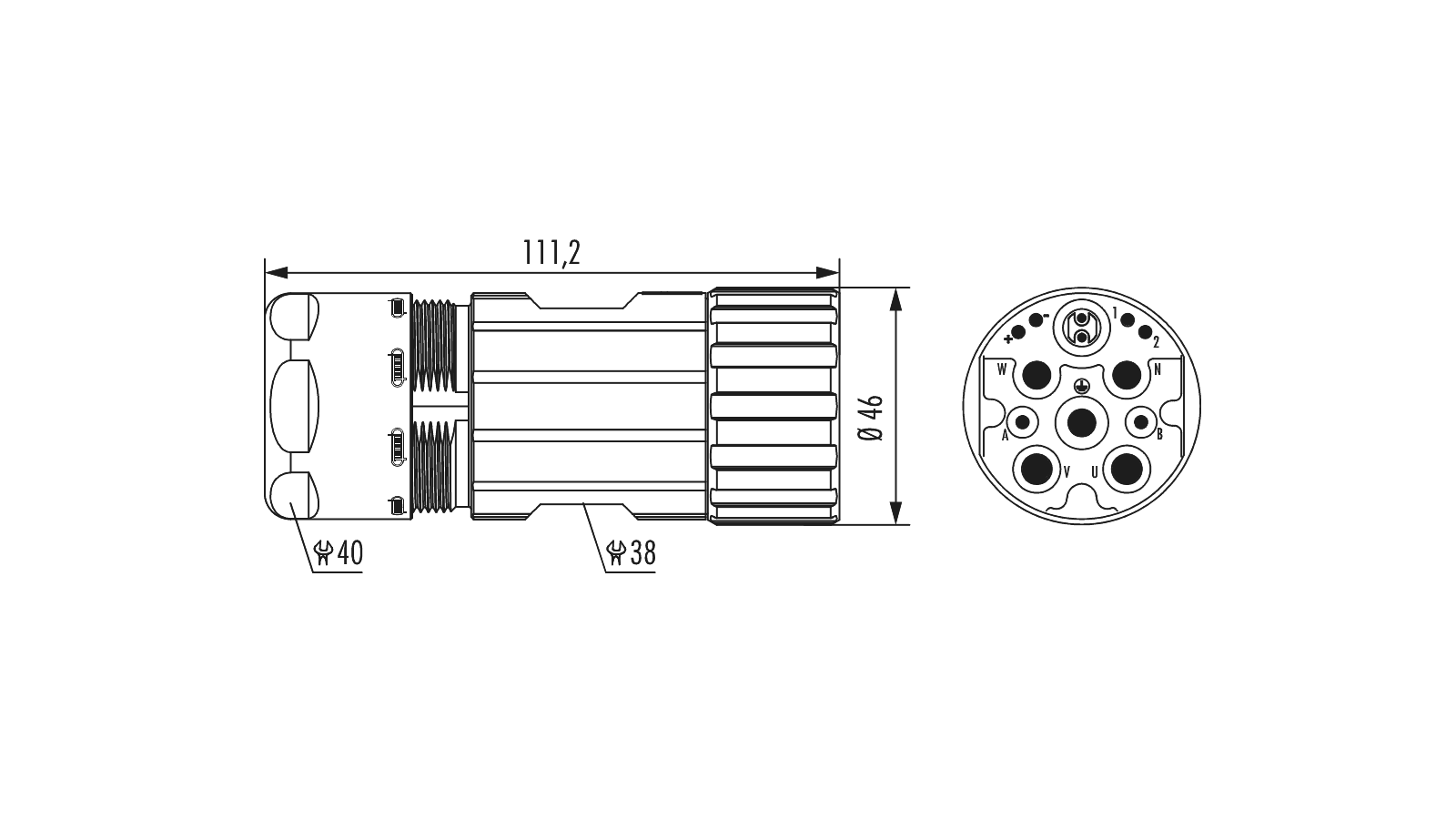

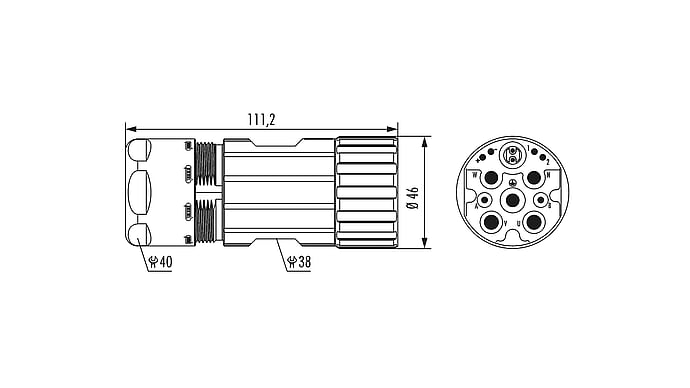

- Länge (L): 111.2 mm
- Schlüsselweite (SW1/SW2): 40/38 mm
- Temperaturbereich: -40°C…+125°C
- Verschmutzungsgrad: 3
- Schutzart: IP67 / 69K
- Anschlussart: Crimpen
- Polzahl: 13
- Polbild: 2 + 6 + 4 + PE
- Farbe Ethernet-Einsatz: weiss
- Farbe Kontakteinsatz: blau
- Material Isolierkörper: PBT
- Material Ethernet-Einsatz: PA 6
- Anzahl der Kontakte Daten: 2
- Anzahl der Kontakte Signal: 6
- Anzahl der Kontakte Leistung: 4
- Anzahl der Kontakte PE: 1
- Anschlussquerschnitt Daten: 0,05 – 0,34 mm² / 0,14 – 1 mm²
- Anschlussbereich: 0,05 – 16 mm² / 0,14 – 16 mm²
Fehler und Technische Änderungen vorbehalten
Zusätzliche Information
| Rundsteckverbinder | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Datenblätter
| Datenblatt 7.710.662.000 | PDF(308.15 KB) |
|---|---|
| Datenblatt 7.710.666.000 | PDF(298.97 KB) |
