Rundsteckverbinder

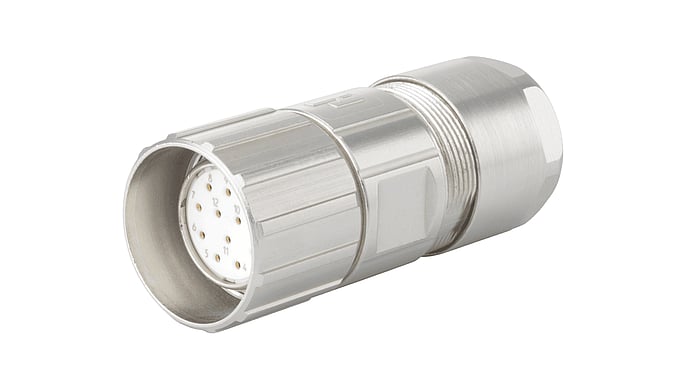

Gehäuse M23 Kabelsteckverbinder
Gehäuse M23 Kabelsteckverbinder – Bild 2

Gehäuse M23 Kabelsteckverbinder

Verkaufspreis (VP) pro 1 Stück

CHF 14.35 - CHF 16.45

Artikelnr.: n. a.
WunschlisteWunschliste
Wunschliste
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

M 23 Kabelsteckverbinder (Nur Gehäuse, exkl. Einsatz und Kontakte)
Dieses bewährte und universell einsetzbare Stecksystem von HUMMEL ist in der Industrie weit verbreitet. Die frei konfektionierbaren Stecker der HUMMEL AG überzeugen durch ihre Robustheit und ihre Verlässlichkeit. Das modular aufgebaute Sortiment bietet dem Anwender nahezu unbegrenzte Möglichkeiten.
.
//  zahlreiche Gehäusebauformen
//  große Variantenvielfalt
//  TWILOCK / TWILOCK-S Schnellverschluss
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
//  riesige Anzahl von Kombinationsmöglichkeiten
//  einheitliche Konfektionierung
//  einfache Disposition
//  minimierte Lagerhaltung
//  Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
//  Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
//  Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
//  Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.



Technische Daten

  • Gehäusebauform: Kabel
  • Material Gehäuse: Messing, Zink-Druckguss
  • Material Gehäuseoberfläche: vernickelt
  • Einsatz: Buchse
  • Ausführung: Schraub

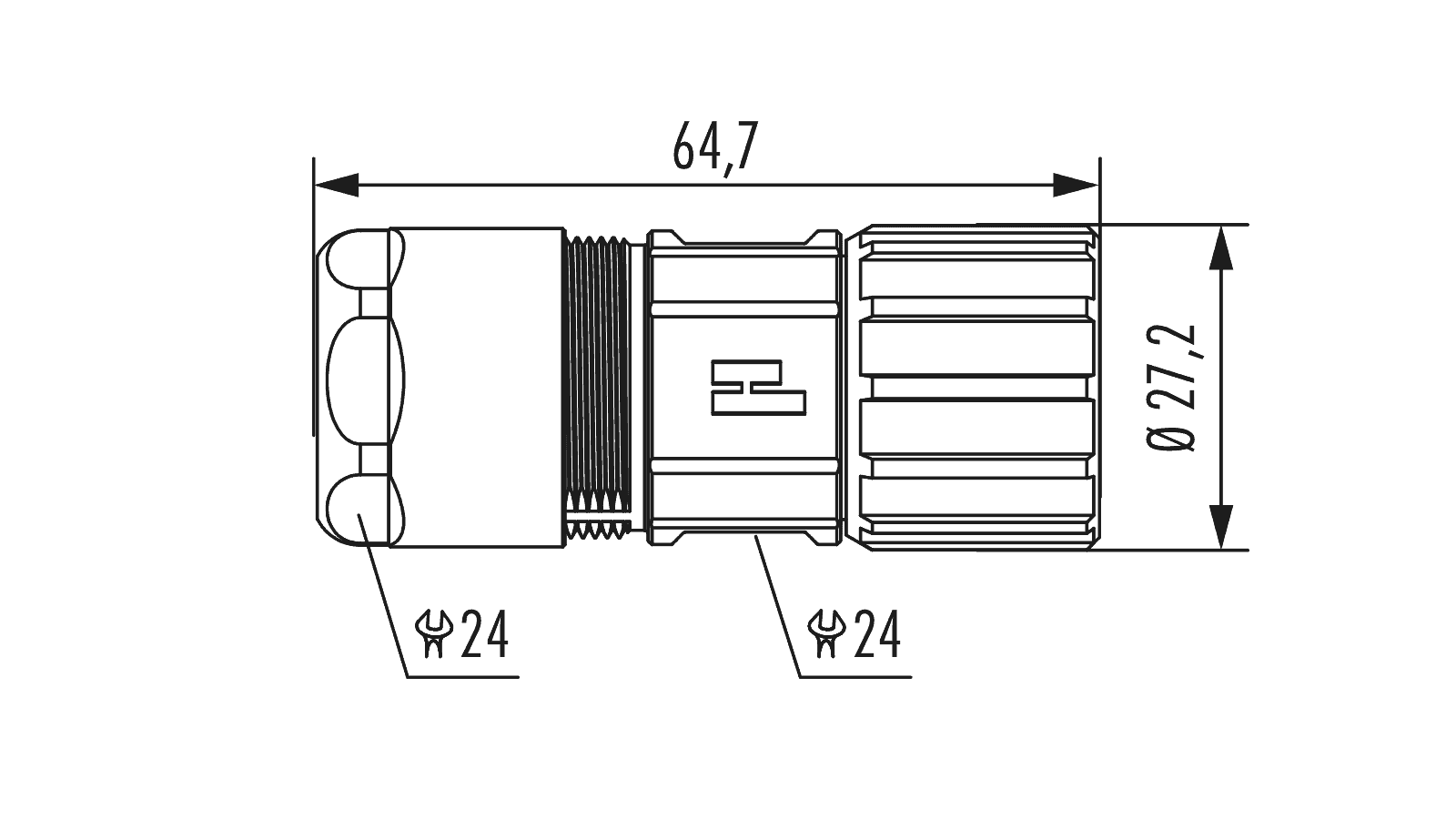

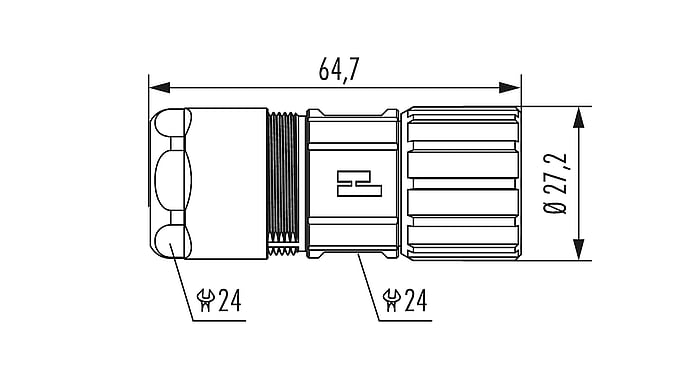

  • Innengewinde steckseitig: M23 x 1
  • Rändelmutter-Ø steckseitig: 27.2 mm
  • Verriegelungsart: Verschrauben
  • Schirmung: geschirmt
  • Material Dichtungen/O-Ringe: NBR
  • Schlüsselweite (SW1/SW2): 24 mm
  • Kabeldurchmesser: 3-7 mm / 7-12 mm / 11-17 mm
  • Temperaturbereich: -40°C bis +125°C
  • Schutzart: IP67 / 69K

Technische Änderungen vorbehalten

Zusätzliche Information

Rundsteckverbinder
Produkt

Absaugarme / Verbindungsstücke, Kabelstecker

Nominalstrom (A)

5, 20

Nominalspannung (V)

160, 630

IP Schutz

IP67, IP69K

Zertifikate

CSA, UR

Temperaturbereich

-40…+125°C

Hersteller

Hummel
LEDs
More
Serie

M23 Gehäuse Kabelsteckverbinder

Verschmutzungsgrad

3

Datenblätter

7.106.400.000 3 - 7mm PDF(97.49 KB)
7.106.500.000 7 - 12mm PDF(97.63 KB)
7.106.600.000 11 - 17mm PDF(97.36 KB)
Montageanleitung M23 Kabelsteckverbinder / Kupplungssteckverbinder PDF(90.94 KB)
