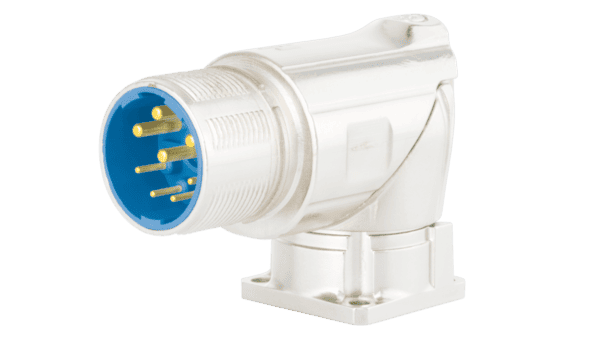

Gehäuse M23 Gerätesteckverbinder abgewinkelt Leistung TWILOCK/TWILOCK-S
CHF 24.90 - CHF 25.80
Beschreibung
M23 Gerätesteckverbinder abgewinkelt Leistung TWILOCK/TWILOCK-S (Nur Gehäuse, exkl. Einsatz und Kontakte)
Der klassische HUMMEL M 23 Leistungssteckverbinder ist in der Lage, ein großes Spektrum an Applikationen abzudecken. Mit 6-, 8- oder 9-poligen Einsätzen und Leistungsdaten von bis zu 28 A / 600 V ist dieses Stecksystem fast jeder Herausforderung gewachsen.
.
// hohe Leistungsübertragung
// Schraub- oder TWILOCK / TWILOCK-S Schnellverschluss
// zahlreiche Gehäusebauformen
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Gehäusebauform:Geräte abgewinkelt
- Material Gehäuse: Zink-Druckguss
- Material Gehäuseoberfläche: blau passiviert
- Ausführung: abgewinkelt, TWILOCK
- Außengewinde steckseitig: M23 x 1
- Verriegelungsart: Verschrauben
- Schirmung: ungeschirmt
- Dichtungsart: O-Ring
- Material Dichtungen/O-Ringe: FKM (FPM)
- Drehbar: 330°

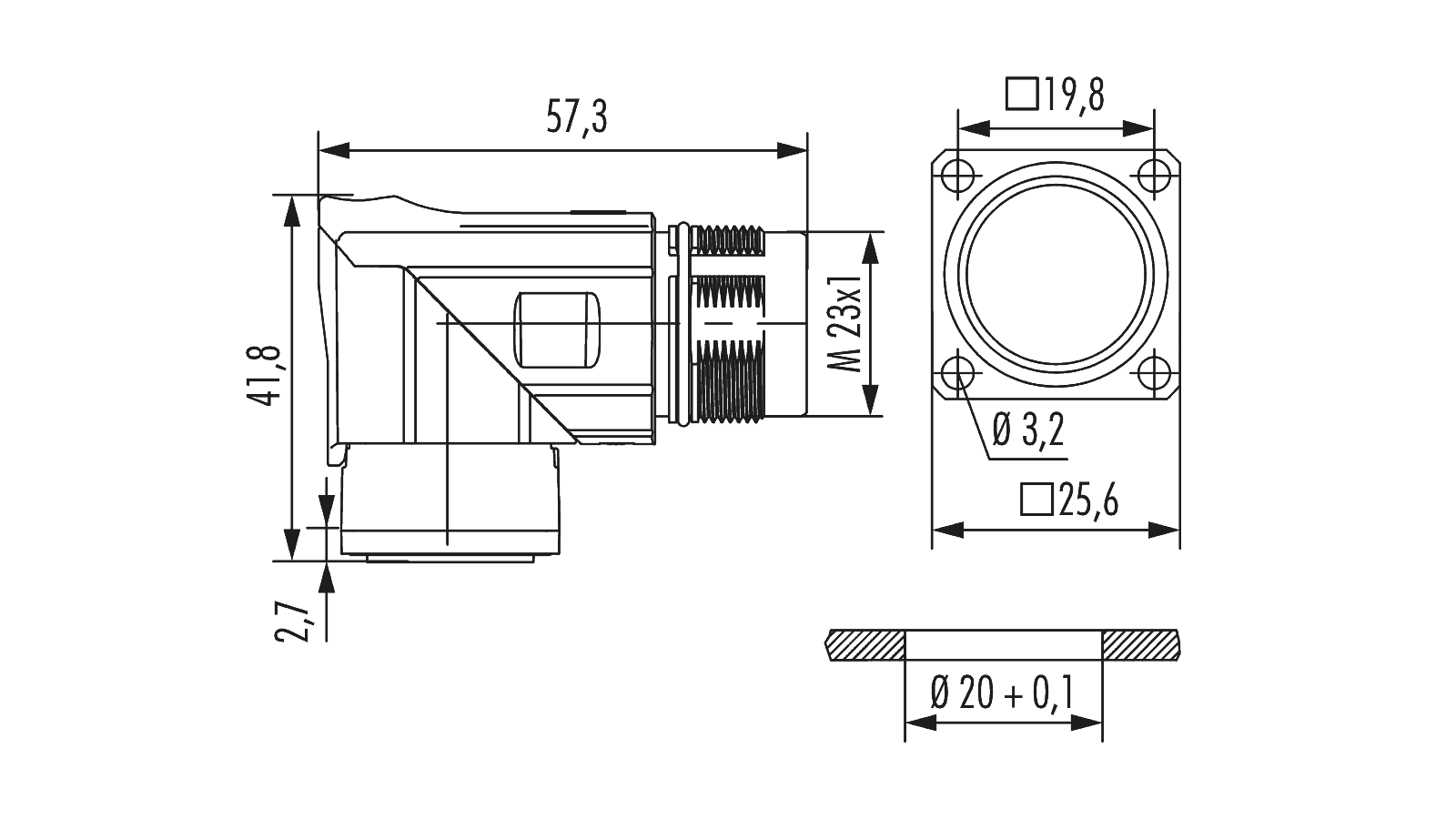

- Einbaumaße: Ø 20 + 0.1 mm
- Flansch: 25,6 x 25,6 mm
- Lochabstand: 19.8 mm
- Lochdurchmesser: 4x Ø 3,2 mm
- Temperaturbereich: -40°C bis +125°C
- Schutzart: IP67 / 69K
Technische Änderungen vorbehalten
Zusätzliche Information
| Rundsteckverbinder | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Datenblätter
| 7.639.000.000 drehbar 330° TWILOCK | PDF(105.16 KB) |
|---|---|
| 7.639.000.00S drehbar 330° TWILOCK-S | PDF(103.79 KB) |
| Montageanleitung M23 Gerätesteckverbinder | PDF(118.01 KB) |
