Rundsteckverbinder
Gehäuse M16 Gerätesteckverbinder Hinterwandmontage, mit Gegenmutter
Gehäuse M16 Gerätesteckverbinder Hinterwandmontage, mit Gegenmutter - Image 2

Gehäuse M16 Gerätesteckverbinder Hinterwandmontage, mit Gegenmutter

Verkaufspreis (VP) pro 1 Stück

CHF 22.40 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: 7850000000
Lagerbestand:63 Sofort Lieferbar
WunschlisteWunschliste
Wunschliste
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

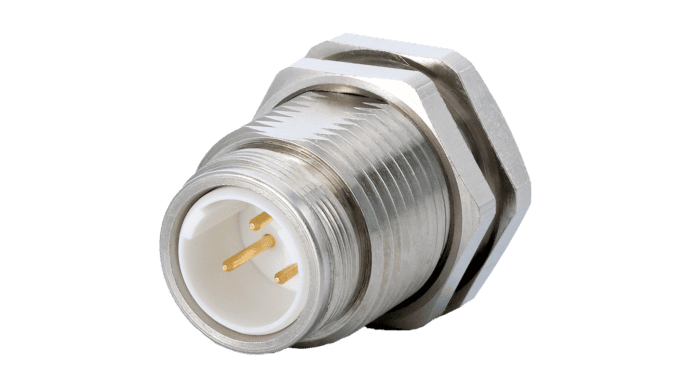

M16 Gerätesteckverbinder Hinterwandmontage – Einlochmontage mit Gegenmutter (Nur Gehäuse, exkl. Einsatz und Kontakte)
Das M 16 Stecksystem von HUMMEL ist bei Anwendern traditionell sehr beliebt. Der Grund dafür ist die große Leistungsfähigkeit bei geringstem Platzbedarf.
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
//  riesige Anzahl von Kombinationsmöglichkeiten
//  einheitliche Konfektionierung
//  einfache Disposition
//  minimierte Lagerhaltung
//  Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
//  Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
//  Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
//  Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
//  Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.

Technische Daten

  • Gehäusebauform: Gerätesteckverbinder Hinterwandmontage – Einlochmontage mit Gegenmutter (im Lieferumfang enthalten)
  • Material Gehäuse: Aluminium-Legierung, Kupfer-Zink-Legierung, Zink-Druckguss
  • Material Gehäuseoberfläche: vernickelt
  • Ausführung: Hinterwand
  • Außengewinde steckseitig: M16 x 0,75
  • Verriegelungsart: Verschrauben
  • Schirmung: ungeschirmt
  • Material Dichtungen/O-Ringe:  FKM (FPM), NBR
  • Einbaumaße: Ø 18,6 + 0,1 mm
  • Schlüsselweite (SW1/SW2): 22 / 21 mm
  • Temperaturbereich: -40°C bis +125°C
  • Schutzart: IP67 / 69K

Technische Änderungen vorbehalten

Zusätzliche Information

More
Hersteller

Hummel

Produkt

Gerätestecker

Anschlussquerschnitt (mm2)

0.08…2.5

IP Schutz

IP67, IP69K

Zertifikate

IEC, UL

Temperaturbereich

-40…+125°C

Nominalstrom (A)

5, 20

Nominalspannung (V)

160, 630

Verschmutzungsgrad

3

Anschluss

Crimpanschluss

Datenblätter

7.850.000.000 PDF(100.48 KB)
Montageanleitung Gerätesteckverbinder PDF(55.48 KB)
