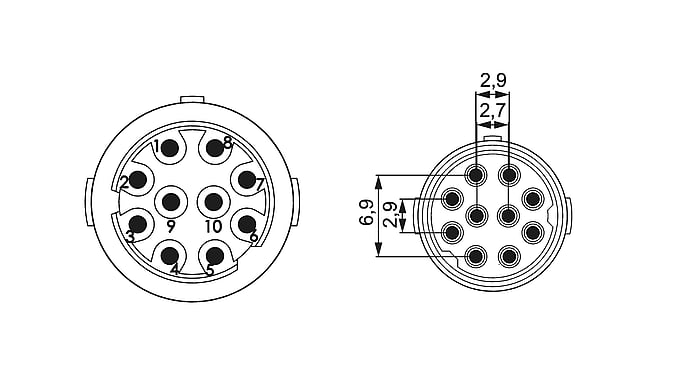

M16 Kontakteinsatz 10-polig 7.003.910.102

Verkaufspreis (VP) pro Stück

Artikelnr.: 7003910102
Lagerbestand: Nicht vorrätig
Für Preisanzeige bitte anmelden.
Lieferzeitanfrage  PDF drucken

Beschreibung

M16 Kontakteinsatz 10-polig
Buchseneinsatz Steckseite exklusive Crimpkontakte (separat erhältlich). Passend zu HUMMEL Kabelsteckverbindern & Kupplungssteckverbindern M16.

Benötigte Kontakte: 10x 1.0mm  (7010981002 / 7.010.981.002)

Gegenstück: 7003910101 (7.003.910.101)

Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren.

// Crimpeinsatz ohne Kontakte
//  M16 Kontakte
//  Gehäuse M16 Gehäuse
//  M16 Zubehör

Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.

Technische Daten

  • Anschlussart: Crimpen
  • Polzahl: 10
  • Polbild: 10
  • Einsatz: Buchse
  • Farbe Kontakteinsatz: weiss
  • Material Isolierkörper: PA 6, PBT
  • Anzahl der Kontakte Signal: 10
  • Kontakt-Ø Signal: 1 mm
  • Nennstrom Signal: 8A
  • Nennspannungen bei Verschmutzungsgrad 3 Signal: 40V~
  • Prüfspannung Signal: 500 V~
  • Isolationswiderstand Signal: >108 Ω
  • max. Übergangswiderstand Signal: 3 mOhm
  • Temperaturbereich: -40°C bis +125°C
  • Verschmutzungsgrad: 3
  • Entflammbarkeit: V-0 (UL 94)
  • Benötigte Kontakte: 10x 7010981002 (7.010.981.002)

Technische Änderungen vorbehalten

Zusätzliche Information

More
Hersteller

Hummel

Produkt

Crimpeinsatz

Polzahl

10

Nominalspannung (V)

160

Anschluss

Crimpanschluss

Anschlussquerschnitt (mm2)

0.08…0.75

Zertifikate

IEC, UL

Temperaturbereich

-40…+125°C

Nominalstrom (A)

8

Verschmutzungsgrad

3

Datenblätter

7.003.910.102 PDF(126.95 KB)

Zubehör
