PCB Prise de raccordement pour circuit imprimé ECHB350RM-xxP
CHF 632.65 hors TVA, frais de port en sus
Description

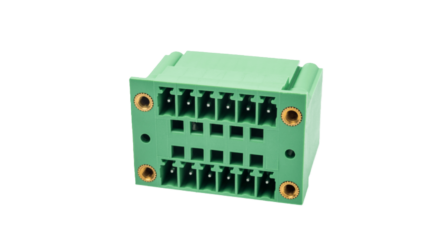

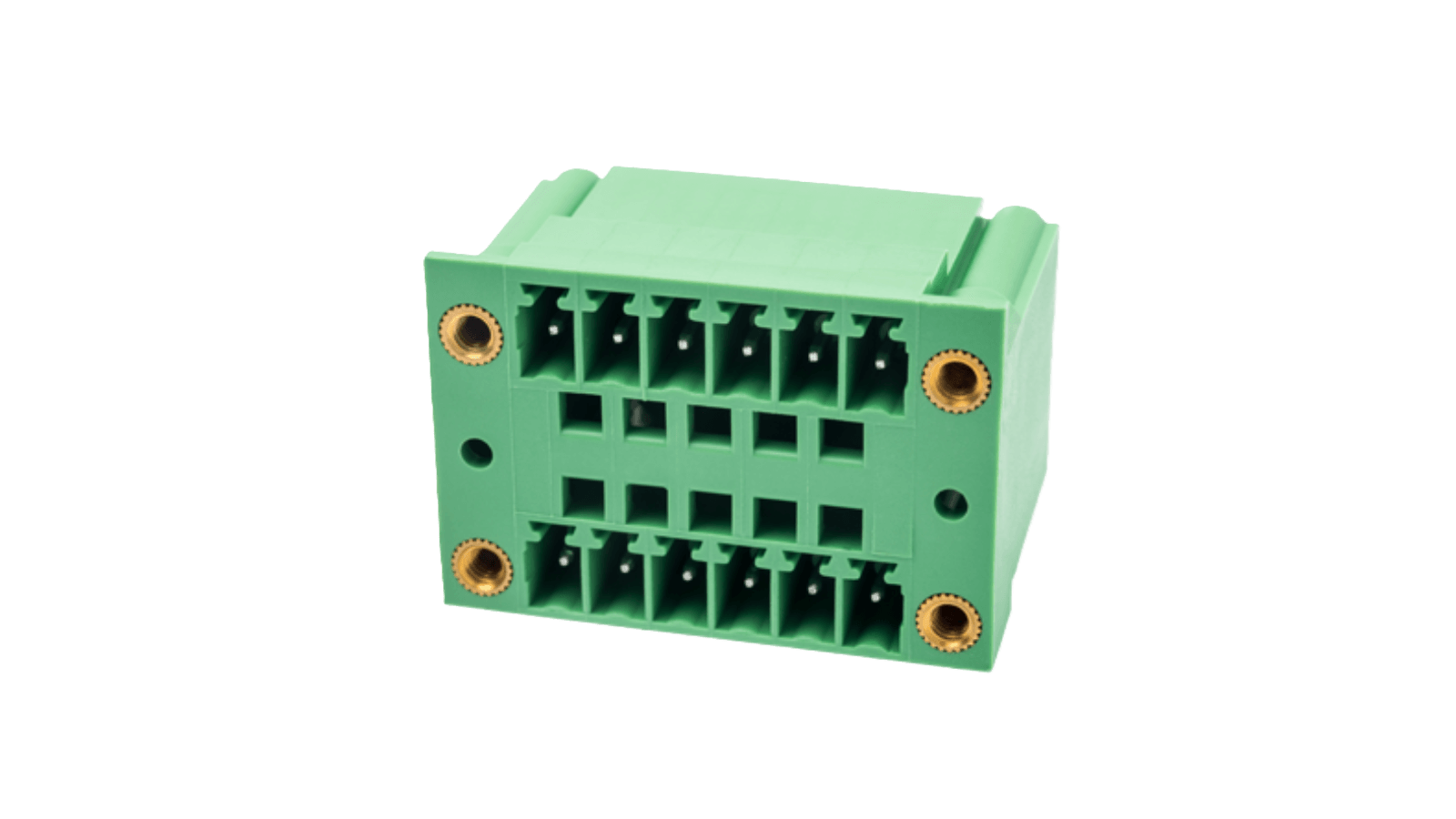

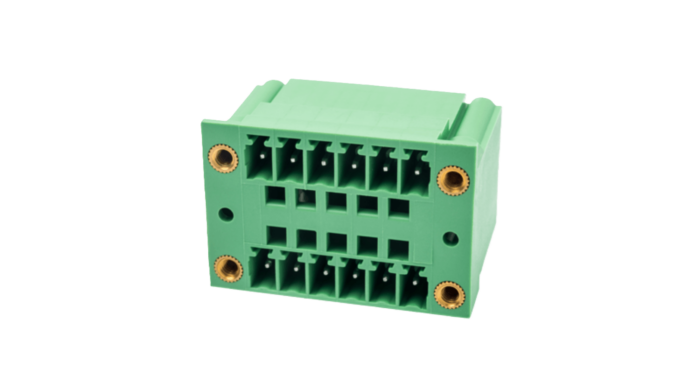

Circuits imprimés (PCB) Connecteur femelle ECHB350RM-xxP de DINKLE
Les connecteurs pour cartes de circuits imprimés de DINKLE sont conçus pour un large domaine d'application dans le secteur industriel et répondent aux homologations de sécurité UL1059 et IEC/EN61984. Les méthodes de connexion Push-In et à vis sont disponibles au choix.
- Prise de raccordement pour circuit imprimé 4-36 pôles
- grille de 3.5 mm
- Vert
- Soudage par ondes
Autres produits standard non publiés et versions personnalisées de DINKLE sur demande.
Données techniques
Désignation : Connecteur PCB - femelle (Socket), Wave soldering, pas : 3.5 mm, 300 V, 8 A
Catégorie : Connecteur pour circuit imprimé (PCB Connector) - femelle (Socket)
Pas de la grille : 3.5 mm
Couleur : vert
Type de verrouillage : avec bride de verrouillage
Méthode de soudage : Wave soldering

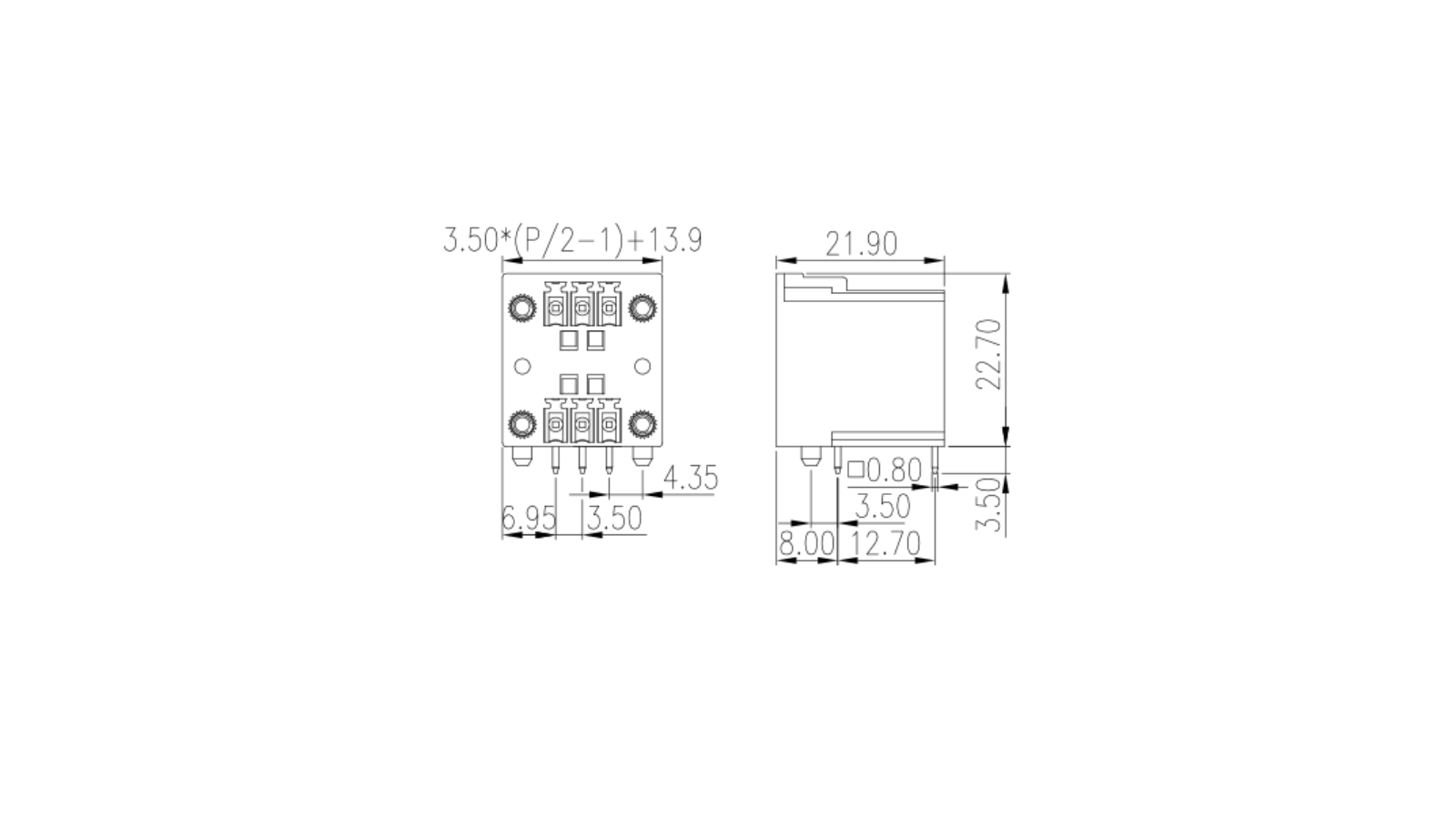

Longueur (mm) : 3.50*(P/2-1)+13.9
Largeur (mm) : 21.9
Hauteur (mm) : 22.7
Dimensions des broches (épaisseur x largeur) : 0.8 x 0.8

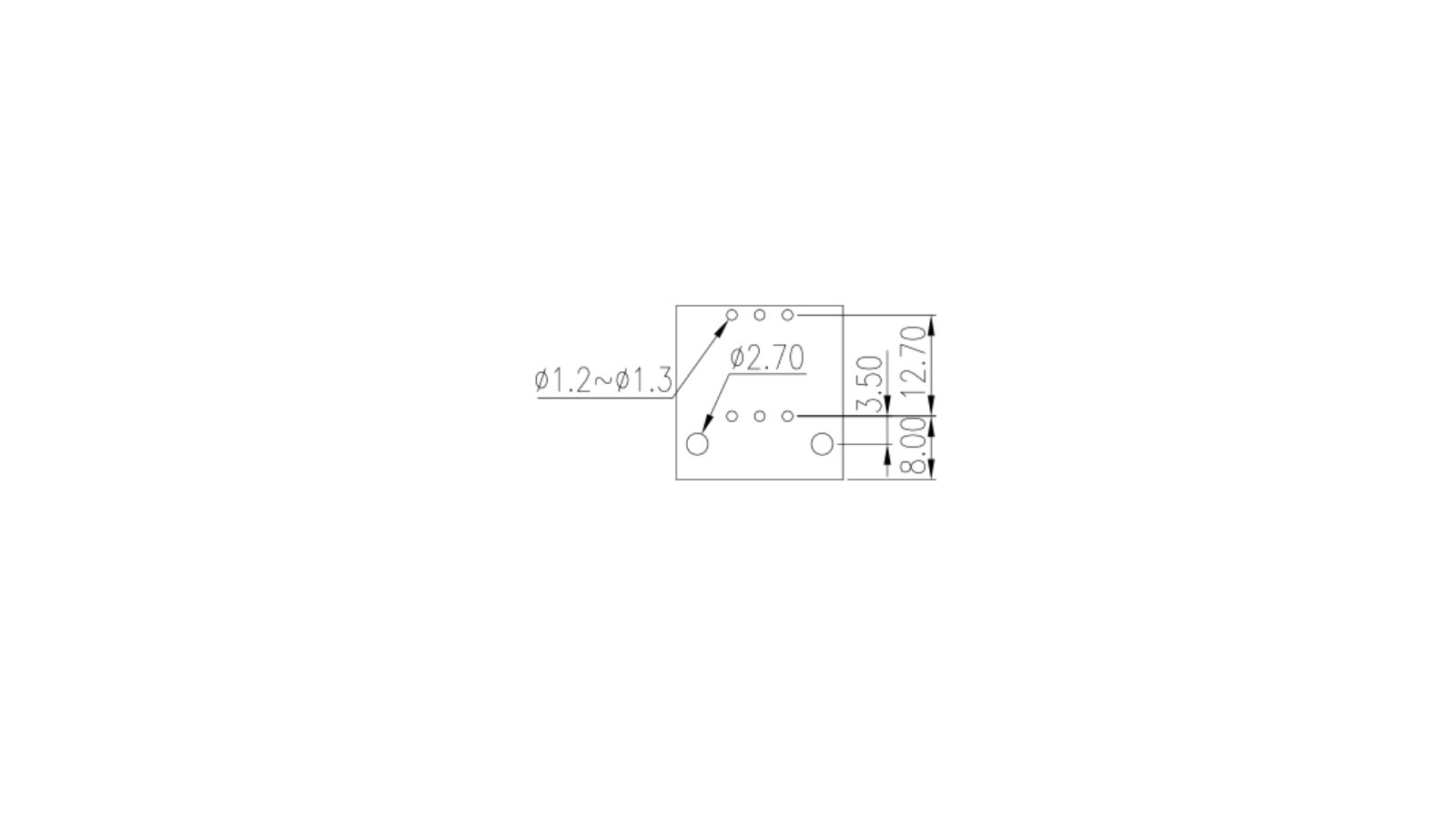

Diamètre du trou sur le circuit imprimé (mm) : 1.2~1.3
Nombre de pôles : 04P~36 P
Niveau : Double level
Sous réserve d'erreurs et de modifications techniques
Information supplémentaire
| Connecteurs pour circuits imprimés | ||||||
|---|---|---|---|---|---|---|
|
||||||
| LEDs | ||||||
|
||||||
| More | ||||||
|
||||||
Fiches techniques
| ECHB350RM-xxP | PDF(286.22 KB) |
|---|
