PCB Prise de raccordement pour circuit imprimé 5EHDRC-xxP
CHF 27.85 - CHF 259.20
Description

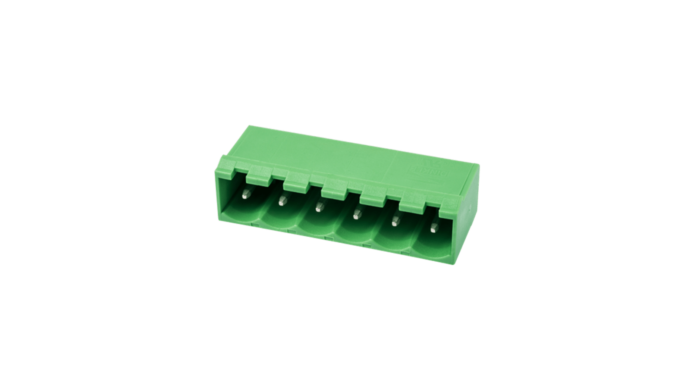

Circuits imprimés (PCB) Prise femelle de raccordement 5EHDRC-xxP de DINKLE
Les connecteurs pour cartes de circuits imprimés de DINKLE sont conçus pour un large domaine d'application dans le secteur industriel et répondent aux homologations de sécurité UL1059 et IEC/EN61984. Les méthodes de connexion Push-In et à vis sont disponibles au choix.
- Prise de raccordement pour circuit imprimé 2-24 pôles
- grille de 5.0 mm
- Vert
- Soudage par ondes
Autres produits standard non publiés et versions personnalisées de DINKLE sur demande.
Données techniques
Désignation : Connecteur PCB - femelle (Socket), Wave soldering, pas : 5.0 mm, 300 V, 15 A
Catégorie : Connecteur pour circuit imprimé (PCB Connector) - femelle (Socket)
Grille : 5.0 mm
Couleur : vert
Type de verrouillage : sans
Méthode de soudage : Wave soldering
Longueur (mm) : 5.00*(P-1)+6.6
Largeur (mm) : 12
Hauteur (mm) : 8.47
Dimensions des broches (épaisseur x largeur) : 1.0 x 1.0
Diamètre du trou du circuit imprimé (mm) : 1.6~1.7
Nombre de pôles : 02P~24 P
Niveau : Niveau unique
Sous réserve d'erreurs et de modifications techniques
Information supplémentaire
| Connecteurs pour circuits imprimés | ||||||
|---|---|---|---|---|---|---|
|
||||||
| LEDs | ||||||
|
||||||
| More | ||||||
|
||||||
Fiches techniques
| 5EHDRC-xxP | PDF(251.83 KB) |
|---|
