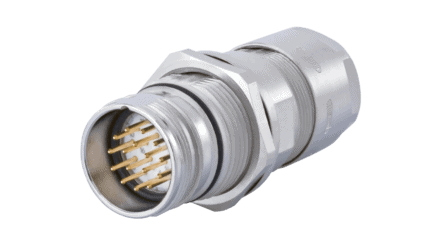

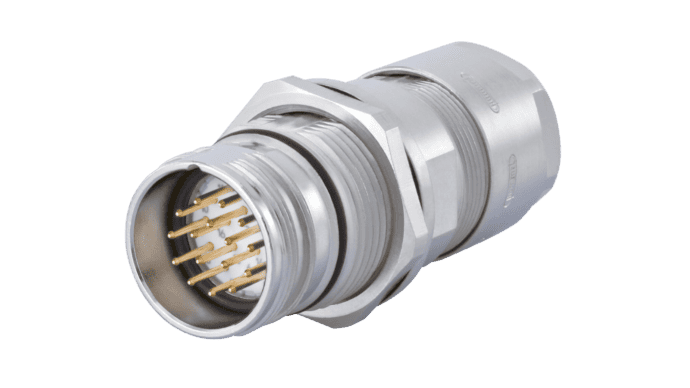

Boîtier M23 Connecteur avec décharge de traction Signal TWILOCK/TWILOCK-S
CHF 36.95 - CHF 37.30
Description
Connecteur M23 avec décharge de traction Signal (Boîtier uniquement, insert et contacts exclus)
Ce système de connexion éprouvé et universel est très répandu dans l'industrie. Les connecteurs librement confectionnables de HUMMEL AG convainquent par leur robustesse et leur fiabilité. L'assortiment modulaire offre à l'utilisateur des possibilités quasi illimitées.
.
// nombreux types de boîtiers
// grande variété de variantes
// TWILOCK / TWILOCK-S Fermeture rapide
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte
de nombreux avantages :
.
// un nombre énorme de combinaisons possibles
// confection uniforme
// disposition simple
// stockage minimisé
// montage et démontage sans outils spéciaux
.
C'est ainsi que fonctionne le système :
// Choisir une série de connecteurs en fonction de l'application et du nombre de pôles souhaités.
// Choisir le type de boîtier (connecteur de câble, accouplement, équerre, fiche d'appareil) avec le système de fermeture souhaité (fermeture à vis, TWILOCK, TWILOCK S)
// Choisir l'insert de contact adapté >voir accessoires
// Sélectionner le nombre de contacts correspondants (broches ou douilles). >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : laiton, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Version : TWILOCK-S
- Filetage mâle côté connecteur : M23 x 1
- Type de verrouillage : à visser
- Blindage : blindé
- Type de joint : joint torique
- Matériau des joints/bagues : NBR
- Dimensions de montage : Ø 25 + 0,1 mm
- Épaisseur de paroi : max. 8 mm
- longueur (L) : 66.7 mm
- ouverture de clé (SW1/SW2) : 24/24 mm
- Diamètre du câble : 3 - 7 mm / 7 - 12 mm / 11 - 17 mm
- Degré de protection : IP67 / 69K
- Plage de température : -40°C à +125°C
Sous réserve de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Fiches techniques
| 7.486.400.000 | PDF(106.43 KB) |
|---|---|
| 7.486.500.000 | PDF(106.71 KB) |
| 7.486.600.000 | PDF(106.43 KB) |
| 7.486.400.00S | PDF(104.89 KB) |
| 7.486.500.00S | PDF(105.17 KB) |
| 7.486.600.00S | PDF(104.89 KB) |
| Instructions de montage du connecteur M23 | PDF(83.08 KB) |
