Inserts & contacts M23

M23 Insert de contact hybride (w) 12 pôles (4+4+3+PE) Insert de sertissage sans contacts

Prix de vente (PV) par 1 pièce

CHF 12.45 hors TVA, frais de port en sus

Référence de l'article : 7084944102
En stock : Disponible sur commande
Emballage départ usine : 5 pièces
Délai de livraison estimé : 1-2 semaines
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

Insert femelleHummel - Insert de contact hybride M23 (w) 12 pôles (4+4+3+PE) Insert à sertir sans contacts
.
Autres produits et modèles HUMMEL non publiés sur demande.

Données techniques

  • Type de connexion : sertissage
  • Nombre de pôles : 12

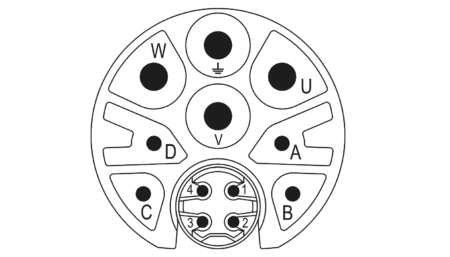

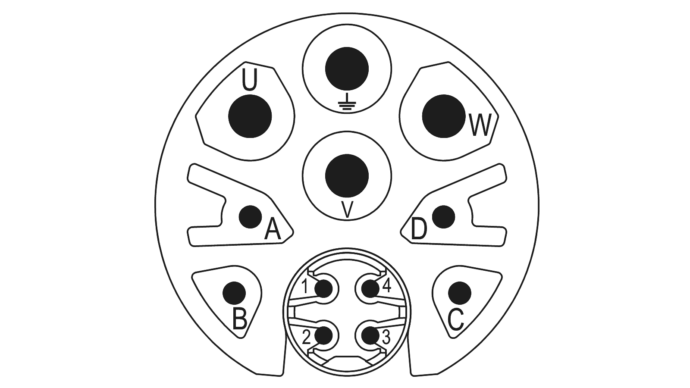

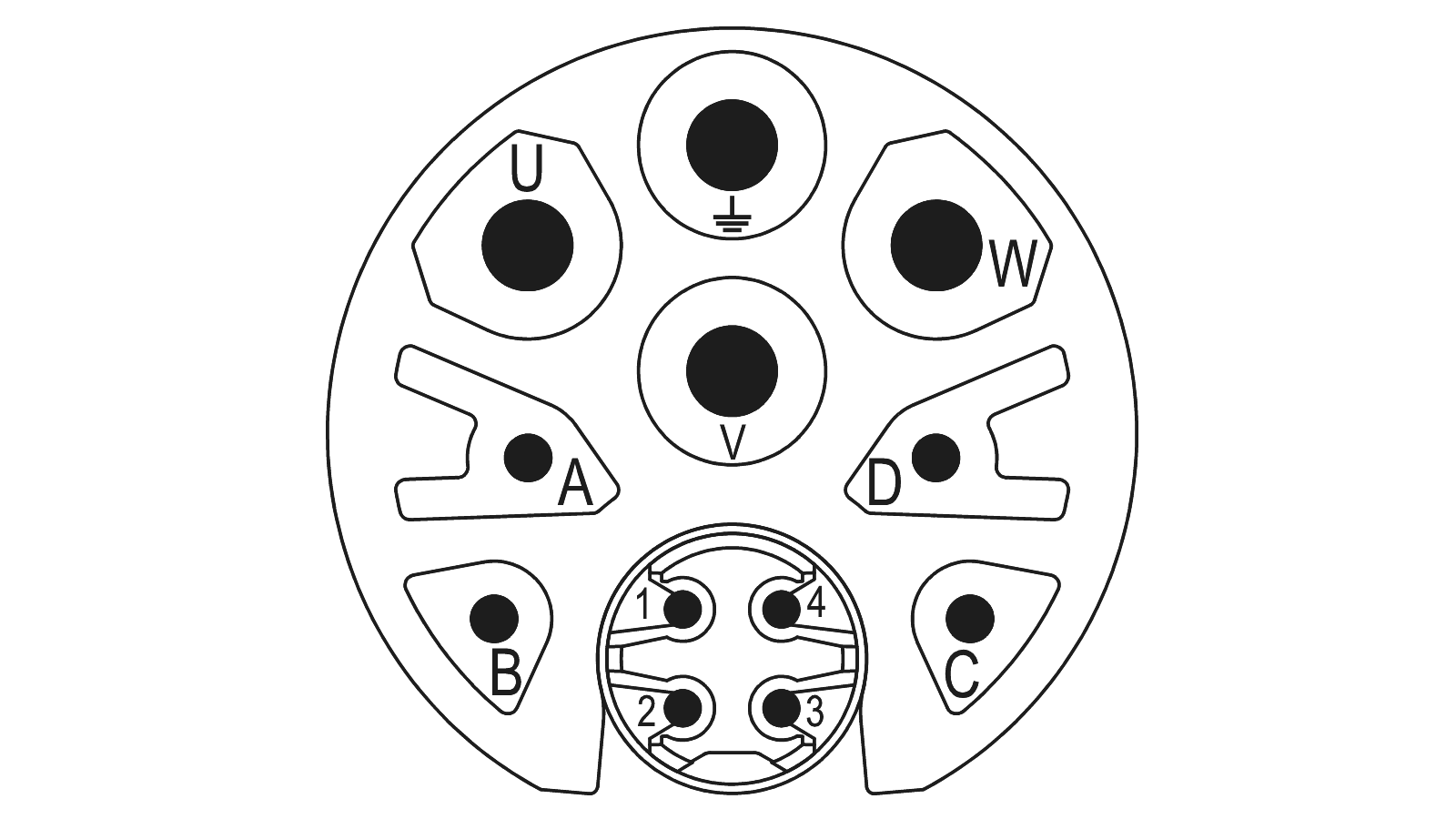

  • Image des pôles : 4 + 4 + 3 + PE
  • Codage : PE
  • Utilisation : douille
  • couleur de l'insert Ethernet : blanc
  • couleur de l'insert de contact : bleu
  • Matériau de l'insert Ethernet : PBT
  • Matériau du corps isolant : PA 6, PBT
  • Nombre de contacts Données : 4
  • nombre de contacts signal : 4
  • Nombre de contacts Puissance : 3
  • Nombre de contacts PE : 1
  • Données de contact Ø : 0.6 mm
  • contact-Ø signal : 1 mm
  • Ø des contacts Puissance : 2 mm
  • Section de raccordement Données : 0,08 - 0,34 mm².
  • Section de raccordement du signal : 0,14 - 1,5 mm².
  • Section de raccordement Puissance : 0,75 - 4 mm².
  • Données de courant nominal : 2 A
  • courant nominal du signal : 8 A
  • Puissance nominale : 28 A
  • Tension nominale pour un degré de pollution 3 Données : 60 V~
  • Tension nominale pour un degré de pollution 3 Signal : 300 V~
  • Tension nominale pour un degré de pollution 3 Puissance : 600 V~
  • données de tension d'essai : 500 V~
  • tension d'essai signal : 2500 V~
  • Tension d'essai Puissance : 4000 V~
  • Données de résistance d'isolement : > 10^6 Ω
  • Résistance d'isolement Signal : > 10^10 Ω
  • Résistance d'isolement Puissance : > 10^13 Ω
  • résistance de contact max. données : 3 mOhm
  • résistance de contact max. du signal : 3 mOhms
  • résistance de contact max. puissance : 3 mOhms
  • Plage de température : -40°C...+125°C
  • Degré de pollution : 3
  • Inflammabilité : V-0 (UL 94)
  • contacts de données correspondants : 7010980602
  • contacts de signalisation adaptés : 7010941002, 7010941022
  • contacts de puissance adaptés : 7010942002, 7010942012
  • contacts PE/FE adaptés : 7010942002, 7010942012

Sous réserve d'erreurs et de modifications techniques

Information supplémentaire

LEDs
Fabricant

Hummel
More
Nombre de pôles

12

Produit

Jeu de sertissage

Courant nominal (A)

8, 28

Tension nominale (V)

24, 250, 500

Degré de pollution

3

Certificats

VDE, UL

Plage de température

-40…+125°C

Fiches techniques

Extrait du catalogue M23 Puissance / Inserts hybrides PDF(319.35 KB)
