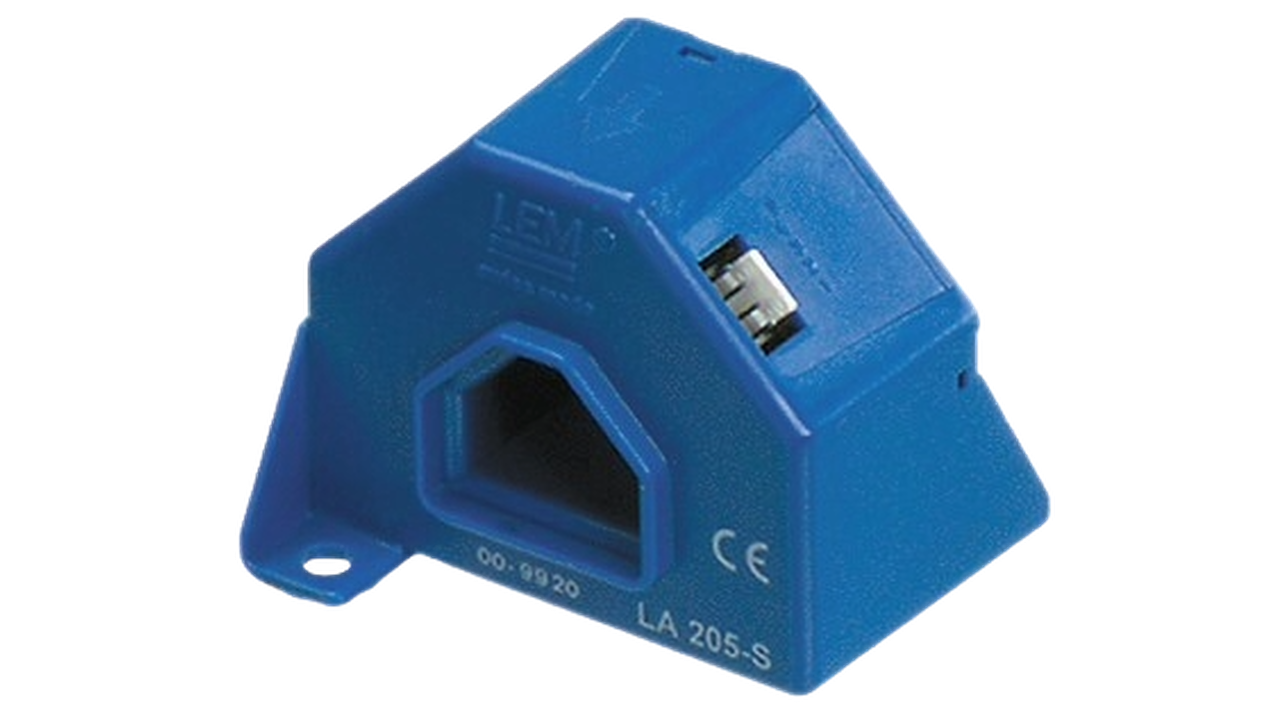

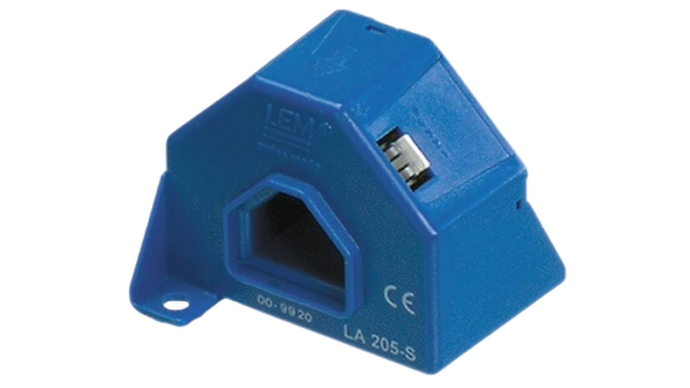

Capteur de courant

Capteur de courant 300A / Plage de mesure 640A / Haute précision / Temps de réponse rapide / Courants DC, AC et impulsions (version spéciale avec câble blindé pour le ferroviaire)

Numéro d'article : LA 205-S/SP21
En stock : Disponible sur commande
Veuillez vous identifier pour l'affichage des prix.
Demande de délai de livraison  Imprimer le PDF

Description

  • Série : LA205
  • Version spéciale pour la technique ferroviaire : plage de mesure jusqu'à 640A, rapport de transmission Np à INs = 1 : 3000, température de fonctionnement : -40 °C à +85 °C, câble blindé à 3 pôles, etc.
  • Capteur de courant à effet Hall en boucle fermée (AC, DC, mesure du courant pulsé)
  • Séparation galvanique des circuits primaire et secondaire
  • Bande passante : DC jusqu'à 100 kHz
  • boîtier : plastique UL 94-V0
  • Montage : PCB
  • 5 ans de garantie
  • Avantages : Excellente précision, très bonne linéarité, faible dérive thermique, temps de réponse optimisé, large bande de fréquence, aucune perte d'insertion, haute immunité aux interférences, capacité de surcharge
  • Applications typiques : Technique ferroviaire, entraînements, convertisseurs de fréquence, applications alimentées par batterie UPS, SMPS, applications de soudage

Données techniques

  • Courant nominal : 300 A
  • Plage de mesure : jusqu'à 640A
  • Sortie de courant, cartographie directe : 100 mA
  • alimentation : ±15 ... 24 V bipolaire
  • Précision : ±0,8 %.
  • Température de fonctionnement : -40 °C à +85 °C

Information supplémentaire

Capteur de courant
Courant primaire Ipn

300A

Signal primaire

AC + DC

Plage de mesure Ipm

+/-640A

Signal de sortie secondaire

100mA

Traitement du signal

Imagerie directe

Approvisionnement

+/- 15...24Vdc

Précision

0.8%

Plage de température

-40…+85°C

Largeur de bande de fréquence

DC...100kHz

Temps de réponse (typ.)

<1µs

Montage du boîtier

Panneau

Application

Chemin de fer

LEDs
Fabricant

LEM

Fiches techniques

LA 205-S/SP21 PDF(153.89 KB)

Téléchargements

Fichier 3D STEP LA 205-S/SP21 Fichier zip (4.24 MB)
