RPMGQ-20 und RPMGS-20 von RECOM Power sind Open-Frame, Through-Hole, nicht isolierte DC/DC-Buck-Wandler mit 20A Ausgangsleistung

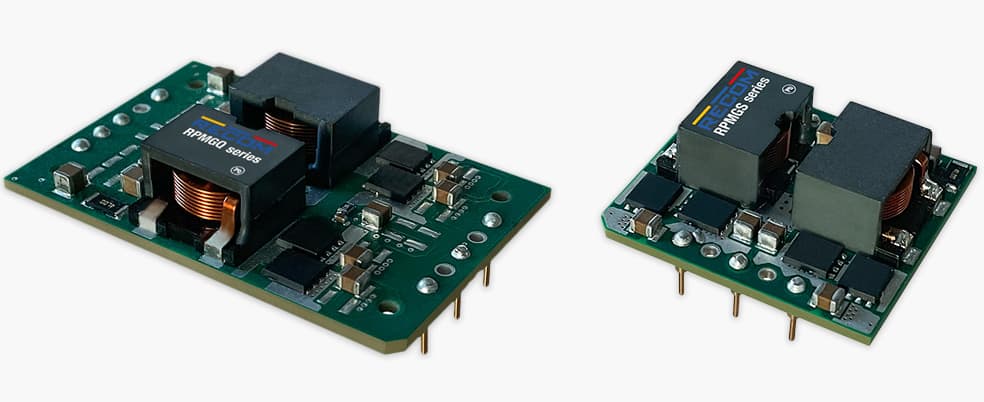

RPMGQ 20 RPMGS 20 recom dc dc
Point-of-Load DC/DCs mit hohem Wirkungsgrad für Distributed Power Architectures

Der RPMGQ-20 hat das branchenübliche Quarter-Brick-Format, während der RPMGS-20 die aufkommende Standard-Gehäusegröße von 36,83 x 34,04mm mit einem Standard-Sechzehntel-Brick-Pinout aufweist. Beide Produkte haben eine maximale Höhe von 15mm über der Montagefläche. Die Bauteile werden mit einer Eingangsspannung von 18V-75V betrieben. Optional werden Ausgänge mit einer Nennspannung von 5V oder 12V, trimmbar über einen weiten Bereich, 3,3V bis 8V bzw. 8V bis 24V, angeboten.

Der Wirkungsgrad beider RECOM Module ist sehr hoch und erreicht Spitzenwerte von 98% für die Versionen mit 12V-Ausgang und 94% für die mit 5V-Ausgang, mit einer nahezu flachen Wirkungsgradkurve bis zu einer Last von etwa 10%. Aufgrund der geringen Verluste und des fortschrittlichen thermischen Designs ist bei allen Varianten mit Luftstromkühlung die Volllast bis zu einer Umgebungstemperatur von mehr als 90°C mit Derating auf 120°C möglich.

Die Produkte verfügen über einen umfassenden Schutz gegen Unterspannung am Eingang, Überstrom am Ausgang, Kurzschluss und Übertemperatur. Ein Eingang zur Fernüberwachung und -steuerung ist ebenfalls vorhanden.

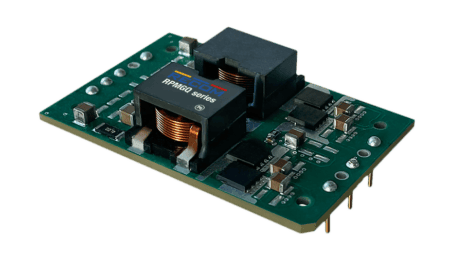

Eigenschaften RPMGQ-20

  • 20A nicht isolierter Quarter Brick
  • 18 bis 75VDC breiter Eingangsbereich
  • 3,3 bis 24VDC einstellbarer Ausgang
  • Standard-Industrie-Quarter-Brick-Format
  • Hoher Wirkungsgrad von bis zu 98%
  • Betriebstemperaturen bis zu 120°C

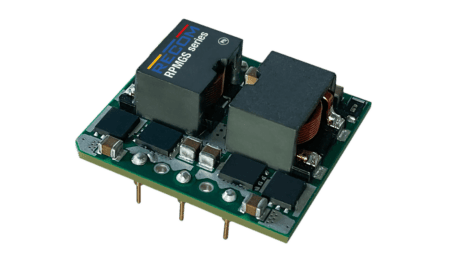

Eigenschaften RPMGS-20

  • 20A nicht isolierter Sechzehntel-Brick
  • 18 bis 75VDC breiter Eingangsbereich
  • 3,3 bis 24VDC einstellbarer Ausgang
  • Standard-Sechzehntel-Brick-Breitformat
  • Hoher Wirkungsgrad von bis zu 98%
  • Betriebstemperaturen bis zu 120°C
