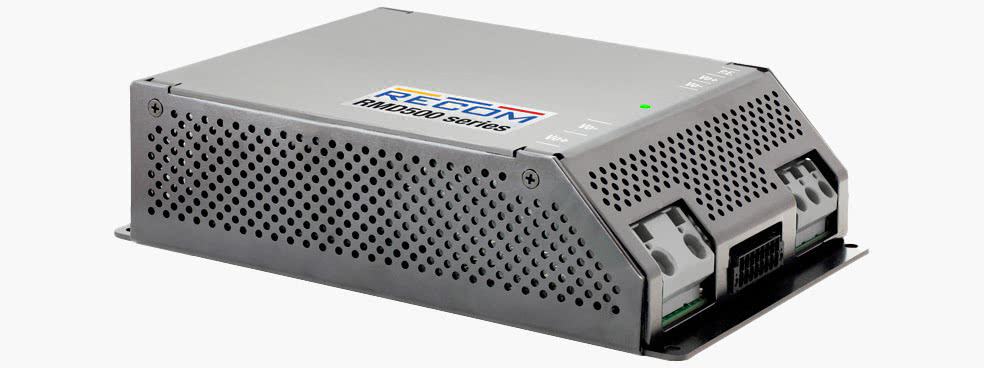

Die neueste Ergänzung des RECOM-Portfolios für den Bahnbereich ist die Serie RMD500-EW. Mit einer Nennleistung von 500W, einem weiten Eingangsbereich von 4:1 (43-154VDC) (170V Spitze) und einem Ausgang von 24V eignet sich das Produkt für Nenneingänge von 72V und 110VDC mit Toleranz und Überspannungen gemäss EN 50155. Der RMD500-EW ist für den ‘Plug-and-Play’-Einsatz konzipiert und verfügt über alle nach EN 50155 erforderlichen Funktionen: Verpolungsschutz, EMV- und Überspannungsfilterung, Einschaltstrombegrenzung und 10ms Überbrückungszeit. Alle relevanten Umweltnormen für die Schiene werden in Bezug auf leitungsgebundene und abgestrahlte EMI, mechanische Stösse und Vibrationen, Temperaturschocks, Temperaturwechsel und Brandschutz erfüllt.
Die Ausgangsleistung beträgt 500W bis zu einer Grundplattentemperatur von 95°C ohne Derating, was einen Betrieb von -40°C bis typischerweise +70/85°C Umgebungstemperatur ermöglicht und die Bedingungen der EN 50155 OT4 + ST1 und ST2 erfüllt. Der hohe Wirkungsgrad von bis zu 95,5% über einen weiten Eingangsbereich und bis hinunter zu leichten Lasten ermöglicht eine hohe Leistungsdichte in einem kompakten, 209 x 141 x 48mm grossen, grundplattengekühlten Gehäuse, das in beliebiger Ausrichtung montiert werden kann. Für bequeme Eingangs- und Ausgangsanschlüsse sind Schraubklemmen vorhanden.
Der DC/DC Wandler ist nach EN 62368-1 und EN 50155 (S2) mit 3,5 kVAC Nennisolierung zertifiziert. RMD500-EW ist äusserst zuverlässig und robust und verfügt über einen umfassenden Schutz gegen Kurzschluss, Ausgangsüberspannung, Überstrom und Übertemperatur. Zu den weiteren Merkmalen gehören spannungsfreie DCOK-Relaiskontakte, ferngesteuertes EIN/AUS, Ausgangstrimmung und aktive Stromteilung mit OR-Dioden für Parallelbetrieb, wenn erhöhte Leistung oder n+1-Redundanz erforderlich ist.
Eigenschaften RECOM RMD500-EW
- Vollständig bahnzugelassen für EN50155 (S2) Anwendungen
- EN50121-3-2, EN50124-1, EN62368-1, EN61373, EN45545-2
- Plug&Play-Einheit für natürliche Konvektionskühlung
- Weitbereichseingang für nominal 72V und 110V
- Hervorragende Effizienz und Funktionalität
- Paralleler und redundanter Betrieb
- Äusserst zuverlässig und robust
