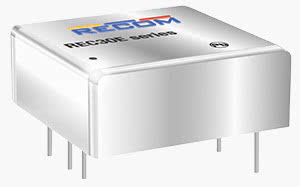

RECOM REC30E-Z DC/DC Wandler mit 30 Watt im 1″x1″ Gehäuse

RECOM

Die RECOM REC30E-Z DC/DCs bieten eine grossartige Kombination aus Leistungsdichte, Leistung und geringen Kosten mit einer Nennleistung von 30 Watt bei einer Gehäusegrösse von nur 25,4 x 25,4 x 10mm. Es werden zwei breite Eingangsbereiche angeboten: 9-36V (50V Surge) und 18-75V (100V Surge), die eine grosse Vielfalt an Nennwerten und deren Toleranzen abdecken. Es sind vollständig geregelte Einzel- und Doppelausgänge verfügbar: 3,3V, 5V, 12V, 15V, 25V, +/-12V, und +/15VDC.

Dank des für RECOM typischen fortschrittlichen Schaltkreis- und Wärmedesigns erreichen die Produkte einen Spitzenwirkungsgrad von über 90%, sodass sie auch bei hohen Umgebungstemperaturen ohne Leistungsminderung betrieben werden können. Wenn Sie den Luftstrom oder die Last reduzieren, wird die Leistung durch die maximale Gehäusetemperatur von 105°C begrenzt. Die Effizienzkurven sind bis zu einer Last von etwa 20% weitgehend flach, sodass die Standby-Verluste gering sind und keine Mindestlast erforderlich ist. Eine Abschaltsteuerung sorgt dafür, dass die Geräte in einen Zustand mit geringer Verlustleistung versetzt werden. Ein +/-10%-Ausgangstrimm-Pin ist für Produkte mit Einzelausgang vorgesehen.

Die Isolationsleistung der RECOM REC30E-Z Serie beträgt 2kV/1min, die Module besitzen Sicherheitszertifikate nach IEC/EN 62368-1. Ohne externe Komponenten erfüllen die Bauteile Klasse A der EMV-Norm EN 55032, während die Grenzwerte der Klasse B mit einem einfachen zusätzlichen Filternetzwerk erreicht werden können. Die Zuverlässigkeit der Produkte dieser Serie liegt gemäss MIL-HDBK 217F, GB bei 25°C typischerweise bei über 500khrs.

Durch das robuste Metallgehäuse für Abschirmung kann eine hervorragende thermische Leistung angeboten werden, somit ist das Bauteil auch für den Einsatz in rauen Umgebungen des Verschmutzungsgrads 2 (PD2) geeignet.

In der Regel werden die Produkte in der Industrie eingesetzt, finden aber überall dort Verwendung, wo der Platz auf der Platine knapp ist und eine zuverlässige und hohe Leistung zu einem erschwinglichen Preis erforderlich ist.

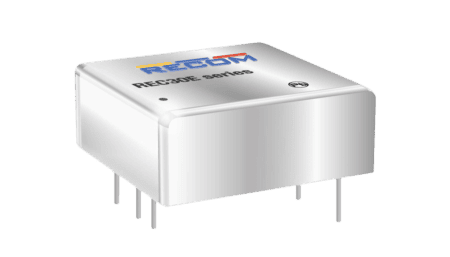

RECOM REC30E-Z DC/DC Wandler:
