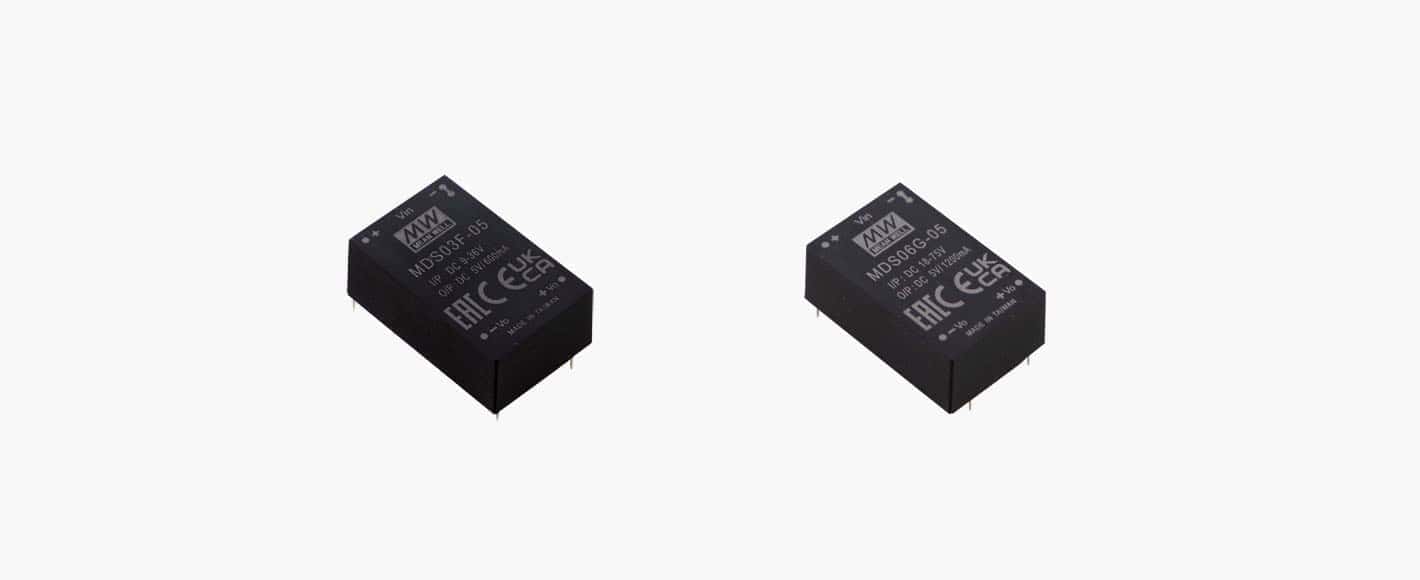

3 Watt und 6 Watt Medizin DC/DC Converter im DIP24 Gehäuse von MEAN WELL mit 4:1 Eingangsverhältnis und Single sowie Dual Ausgangsspannungen.
MDS03/06 und MDD03/06 Serien sind 3 Watt respektive 6 Watt isolierte und regulierte Modul DC/DC Wandler im DIP24 Gehäuse. Eigenschaften sind Standard Pin-out, einen hohen Wirkungsgrad bis zu 81%, weiter Betriebstemperaturbereich -40°…+90°C, 6kVdc oder 4.2kVac In/Out Isolationsspannung, konform nach IEC60601-1 Medizin Standard, permanenter Kurzschlussschutz.
Die Modelle gibt’s mit 2 verschiedenen Eingangsspannungsbereichen 9…36Vdc und 18…75Vdc, 4:1 Weiteingangsbereich und diversen Ausgangsspannungsversionen 5, 12, 15, +/-5, +/-12, +/-15Vdc. Welche für medizinal Systeme und ultrakleine Kriechströme geeignet sind.
Eigenschaften
- DIP24 Gehäuse mit internationalem standard pinout
- 4:1 Weiteingangsbereich
- Tiefer Patientenkriechstrom <5müA
- Weiter Betriebstemperaturbereich -40°…+90°C
- Medizinal Zulassung (2x MOPP) gemäss IEC60601-1
- Schutzschaltung: permanenter Kurzschluss, Überlast
- 6kVdc oder 4.2kVac hohe In/Out Isolation (reinforced isolation)
- 3 Jahre Garantie
- Hersteller Mean Well

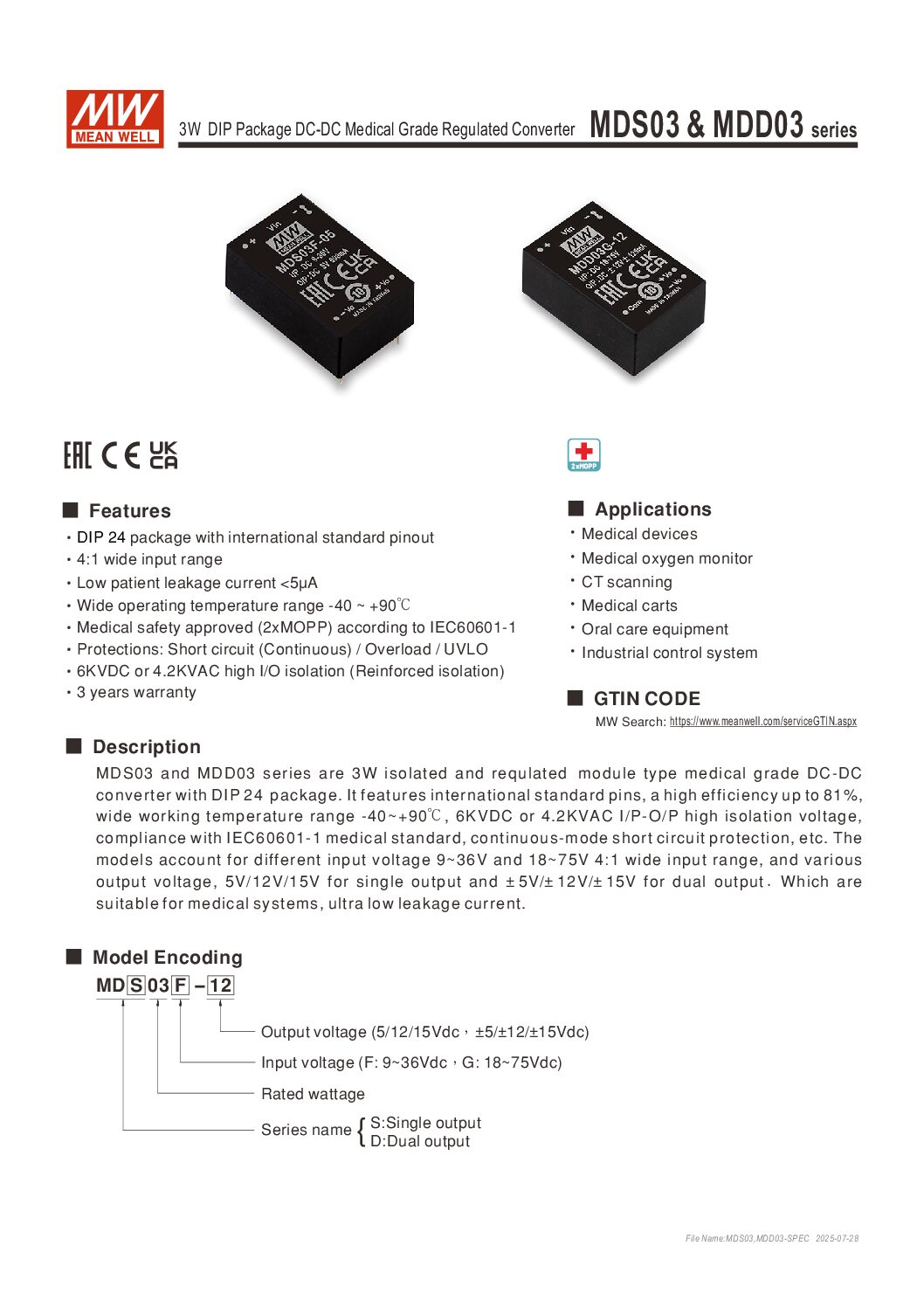

Unterlagen zum MDS03/MDD03
Produkte
-
MDS06G-15
6W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang 15V/0.4ACHF 16.60Nicht vorrätig -
MDS06G-12
6W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang 12V/0.5ACHF 16.60Nicht vorrätig -

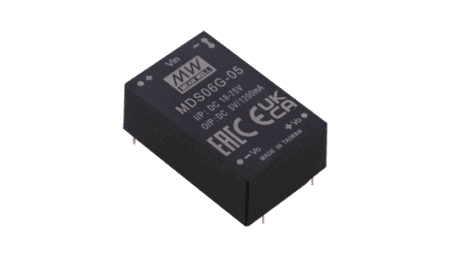

MDS06G-05
6W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang 5V/1.2ACHF 16.60Nicht vorrätig -
MDS06F-15
6W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang 15V/0.4ACHF 16.60Nicht vorrätig -
MDS06F-12
6W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang 12V/0.5ACHF 16.60Nicht vorrätig -
MDS06F-05
6W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang 5V/1.2ACHF 16.60Nicht vorrätig -
MDS03G-15
3W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang 15V/0.2ACHF 15.40Nicht vorrätig -
MDS03G-12
3W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang 12V/0.25ACHF 15.40Nicht vorrätig -
MDS03G-05
3W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang 5V/0.6ACHF 15.40Nicht vorrätig -
MDS03F-15
3W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang 15V/0.2ACHF 15.40Nicht vorrätig -
MDS03F-12
3W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang 12V/0.25ACHF 15.40Nicht vorrätig -

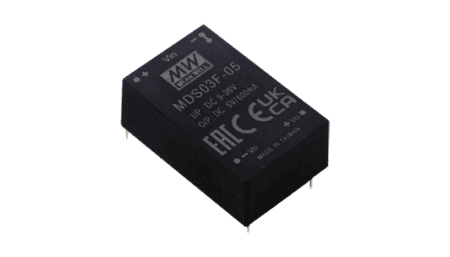

MDS03F-05
3W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang 5V/0.6ACHF 15.40Nicht vorrätig -
MDD06G-15
6W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang +/-15V / +/-0.2ACHF 17.40Nicht vorrätig -
MDD06G-12
6W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang +/-12V / +/-0.25ACHF 17.40Nicht vorrätig -
MDD06G-05
6W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang +/-5V / +/-0.6ACHF 17.40Nicht vorrätig -
MDD06F-15
6W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang +/-15V / +/-0.2ACHF 17.40Nicht vorrätig -
MDD06F-12
6W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang +/-12V / +/-0.25ACHF 17.40Nicht vorrätig -
MDD06F-05
6W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang +/-5V / +/-0.6ACHF 17.40Nicht vorrätig -
MDD03G-15
3W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang +/-15V / +/-0.1ACHF 16.30Nicht vorrätig -
MDD03G-12
3W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang +/-12V / +/-0.125ACHF 16.30Nicht vorrätig -
MDD03G-05
3W medizinischer DC/DC-Wandler, Eingang 18…75V, Ausgang +/-5V / +/-0.3ACHF 16.30Nicht vorrätig -
MDD03F-15
3W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang +/-15V / +/-0.1ACHF 16.30Nicht vorrätig -
MDD03F-12
3W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang +/-12V / +/-0.125ACHF 16.30Nicht vorrätig -
MDD03F-05
3W medizinischer DC/DC-Wandler, Eingang 9…36V, Ausgang +/-5V / +/-0.3ACHF 16.30Nicht vorrätig
