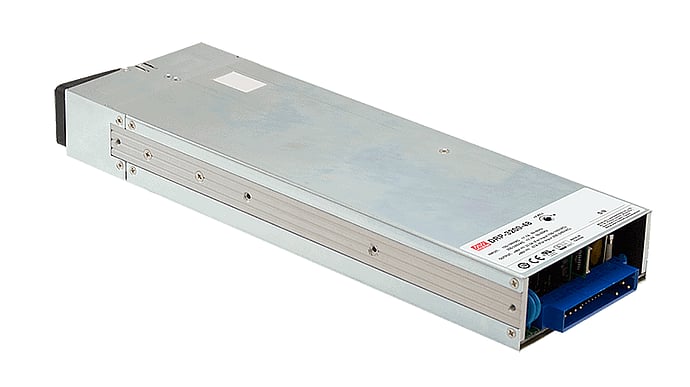

3168W Ladegerät für 24V Blei- oder Lithium-Batterien, zur Rackmontage

Artikelnr.: DBR-3200-24
Lagerbestand: (0)
Lieferzeitanfrage  PDF drucken

Beschreibung

DBR-3200 ist ein intelligentes Ladegerät für das Laden von Bleiakkus und Lithium-Ionen Akkus. Über das PMBus Kommunikations-Interface können die Ladekurven angepasst und Statusdaten ausgelesen werden. Mit dem Smart Battery Programmer SBP-001 können die Ladekurven mit einer einfachen Software konfiguriert und im Ladegerät gespeichert werden. Das DBR-3200 ist für den Einbau in das Rack DHP-1UT-A ausgelegt. Im Rack können bis zu 5 DBR-3200 parallel oder redundant betrieben werden.

Technische Daten

  • Ladegerät für Blei- und Li Ion-Batterien
  • I2C Interface, PMBus Protokoll
  • Eingangsspannung 90 bis 264Vac, mit Aktiv-PFC
  • dreistufige, oder zweistufige Ladecharakteristik
  • Programmierung der Ausgangsspannung und des Ladestromes über PMBus oder über Software.
  • Eingebauter OR-ing FET
  • Aktives Current Sharing bis zu 12800W im Rack
  • Unterstützt Hot Swap
  • Hilfsstromkreise 5V/0.3A sowie 12V/0.8A
  • Luftkühlung mit integriertem DC-Ventilator
  • Betriebstemperaturbereich von -30°C bis +70°C
  • Abmessungen 325.8 x 107 x 41mm (L x B x H)

Zusätzliche Information

Rack Systeme
Produkt

Rack Ladegerät

Ausgangsspannung (Vdc)

24

Leistung pro Netzteil (W)

3200

Leistung pro Rack (W)

12800

Kontrollsignale

Programmierbarer Strom, Programmierbare Spannung, Remote ON/OFF, Remote Sense

Statussignale

AC OK Signal, DC OK Signal, Fan Fail, Temperaturalarm

Weitere Funktionen

12Vdc Hilfsausgang, 5Vdc Hilfsausgang

Ansteuerung

PMBus, Smart Charger Programmer

Herstellergarantie

5 Jahre

Ladegeräte
Batteriespannung (Vdc)

24

Ladestrom (A)

110

Leistung (W)

3168

Produktserie

DBR

More
Ausgangsstrom (A)

110

Hersteller

MEAN WELL

Datenblätter

Datenblatt DBR-3200 PDF(313.75 KB)
User Manual DBR-3200 PDF(8.95 MB)
Rack, System Power & Charger Introduction PDF(1.55 MB)

Downloads

Smart Battery Charging Program Software V1.5 Zip-Datei (56.24 MB)
3D Step File DBR-3200 Zip-Datei (476.42 KB)

Videos


DBR/DBU-3200 Introduction
