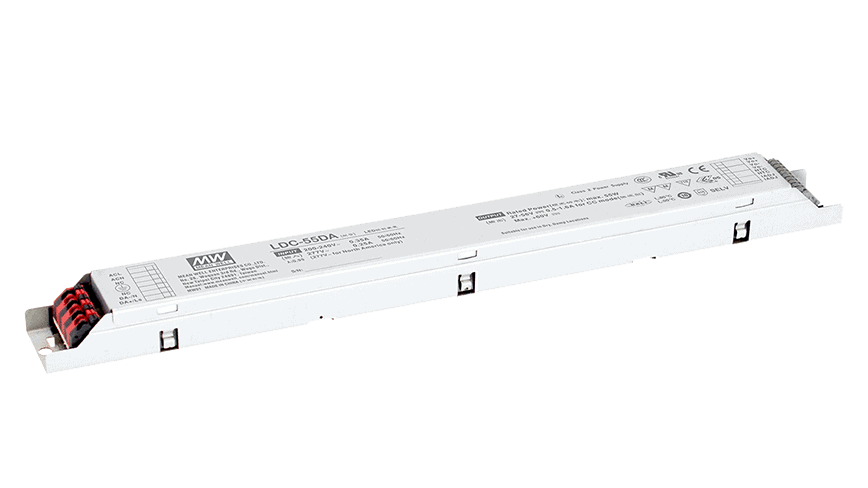

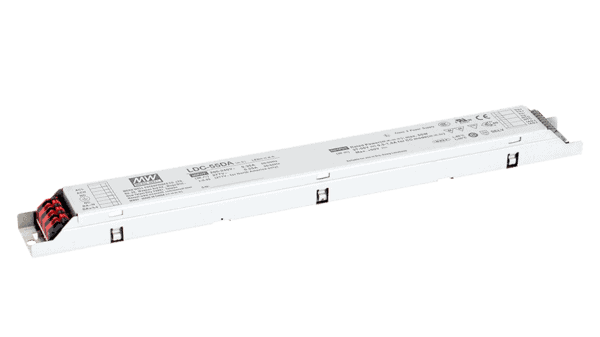

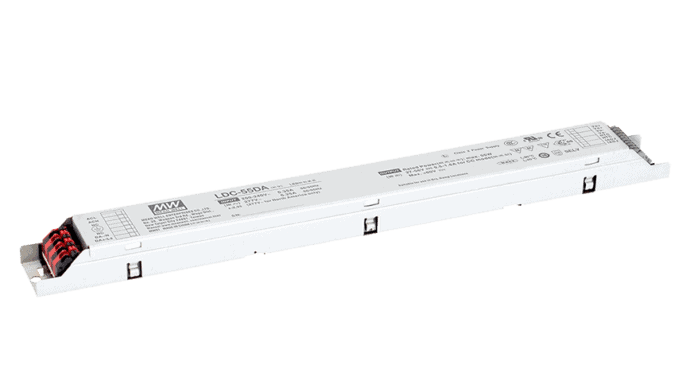

55W LED Treiber 500…1600mA/27V…56V, DALI 2.0
Beschreibung
Der LED Treiber LDC-55DA mit Konstantleistungsausgang ist ausgelegt für den Betrieb von LED Beleuchtungsanwendungen mit 500mA bis 1600mA im Spannungsbereich von 27 bis 56Vdc. Durch die Konstantleistungstopologie stehen die vollen 55W im Strombereich von 980mA bis 1600mA zur Verfügung. Version mit DALI und Push Dimming.
Widerstandswerte für Stromeinstellung
| Strom | Widerstandswert | Artikel |
| 500mA | Offen | – |
| 700mA | 150kOhm | MBB02070C1503FCT00 |
| 900mA | 68kOhm | MBA02040C6802FCT00 |
| 1050mA (ab Werk) | 47kOhm | MBA02040C4702FCT00 |
| 1200mA | 33kOhm | MBA02040C3302FCT00 |
| 1300mA | 27kOhm | MBA02040C2702FCT00 |
| 1450mA | 24kOhm | MBA02040C2402FCT00 |
| 1600mA | 18kOhm | MBA02040C1802FCT00 |
Technische Daten
- Ausgangsstrom 500 bis 1600mA. Einstellbar mit Festwiderstand (siehe Zubehör)
- Spannungsbereich 27 bis 56Vdc
- Volle Leistung von 980mA bis 1600mA
- DALI und Push Dimming
- SELV und Isoliert
- Abmessungen 320 x 30 x 21mm (L x B x H)
Zusätzliche Information
| LED Konstantstrom | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
Datenblätter
| Datenblatt LDC-55 Serie | PDF(220.37 KB) |
|---|---|
| Test Report LDC-55 | PDF(603.24 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
Downloads
| 3D Daten LDC-55 | Zip-Datei (93.44 KB) |
|---|
Zubehör
-
MBA02040C1802FCT00
Stromeinstellwiderstand LDC-35, 950mA / LDC-55, 1600mA / LDC-80, 2100mAVorrätig (588) -
MBA02040C2402FCT00
Stromeinstellwiderstand LDC-35, 800mA / LDC-55, 1450mA / LDC-80, 1900mAVorrätig (343) -
MBA02040C6802FCT00
Stromeinstellwiderstand LDC-35, 500mA / LDC-55, 900mA / LDC-80, 1200mAVorrätig (539) -
MBA02040C2702FCT00
Stromeinstellwiderstand LDC-55, 1300mAVorrätig (505) -
MBB02070C1503FCT00
Stromeinstellwiderstand LDC-35, 400mA / LDC-55, 700mA / LDC-80, 950mAVorrätig (569) -
MBA02040C3302FCT00
Stromeinstellwiderstand LDC-35, 700mA / LDC-55, 1200mA / LDC-80, 1600mAVorrätig (152)
